Matériaux :

Actionneur : thermoplastique

Matériau de base : PBT

Corps : thermoplastique

Couleur : brun

Contacts : argent-cadmium 0,031 Épaisseur

Matériau du couvercle : nylon

Bride : acier

Bornes : acier 8-32

Bascule : polycarbonate

Puissance nominale (c.a.)

Valeur nominale en ch : 1HP-120V 2HP-240V-277V

Spécifications mécaniques

ID de produit : estampillé sur la bride

Couple de serrage des bornes à vis : 14-18 po-lb

Accom. de borne : 14-#10 AWG à câblage arrière;14-#12 AWG à câblage latéral

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : à câblage arrière ou latéral

Données électrotechniques

Intensité : 20 A

Tension diélectrique : résiste à 1500V pendant 1 minute

Mise à la terre : mise à la terre autonome

Hausse de température : hausse maximale de 30 °C

Tension : 120/277 V c.a.

Caractéristiques

Actionneur : thermoplastique

Couleur : brun

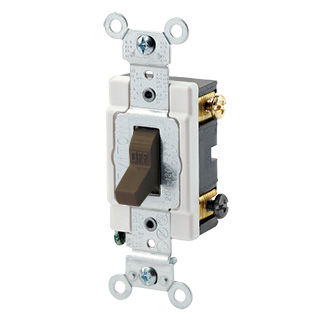

Type de dispositif : interrupteur à bascule

Fonction : bipolaire

Qualité : qualité industrielle spécifiée robuste

Tension : 120/277 V c.a.

Garantie : limitée 2-Year

Normes et homologations

ANSI : C-73

CSA C22.2 No 111  : fichier no152105

NEMA : WD-1 et WD-6

NOM : 057

UL Fed Spec WS896E  : fichier noE7458

Norme UL : UL 20

Garantie : limitée 2-Year

Conditions environnementales

Inflammabilité : homologué V-2 selon UL 94

Température de fonctionnement : -40°C à 65°C
