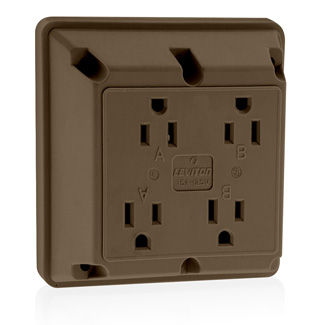

Prise quadruple15 A, 4-in-1 , qualité industrielle

Données électrotechniques

Intensité : 15 A

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : MALT

Pôle : 2

Hausse de température : maximum 30C après 50 cycles OL à 150 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Conditions environnementales

Inflammabilité : homologué V-2 selon UL 94

Température de fonctionnement : -40°C à 60°C

Puissance nominale (c.a.)

À la tension nominale : 1/2 ch

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Couple de serrage des bornes à vis : 10-12 po-lb

Accom. de borne : 14-12 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : câblage latéral

Plage de couple : 12-14 po-lb

Matériaux :

Corps : nylon

Couleur : brun

Face : nylon

Vis de mise à la terre : acier plaqué

Contacts de ligne : bronze phosphoreux

Bride : acier galvanisé avec contacts de terre rivetés

Vis de borne : laiton plaqué

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier 152105

NEMA : WD-1 WD-6

NOM : 057

UL498  : fichier E13399

Garantie : limitée 10-Year

Caractéristiques

Marque : 4-in-1

Couleur : brun

Type de dispositif : prise quadruple

Qualité : qualité industrielle spécifiée robuste

NEMA : 5-15R
