Conditions environnementales

Inflammabilité : valeurs nominales V-2 selon UL 94

Température de fonctionnement : -40 °C à 60 °C

Données électrotechniques

Intensité : 15 A

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000 V selon UL498

Mise à la terre : mise à la terre autonome

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 % du courant nominal

Tension : 125 V c.a.

Fil : 3

Puissance nominale (c.a.)

À la tension nominale : 1/2 ch

Normes et homologations

ANSI : C-73

CSA C22.2 no 42 : dossier 152105

NEMA : WD-6

NOM : 057

UL498HG : fichier E13399

Garantie : limitée à 10 ans

Matériaux

Corps : nylon

Écrous de serrage : acier galvanisé

Couleur : rouge

Face : nylon

Attaches de mise à la terre : laiton nickelé

Vis de mise à la terre : laiton nickelé 8-32

Contacts de ligne : laiton nickelé triple épaisseur 0,031

Bride : laiton nickelé

Bornes à vis : laiton nickelé 10-32

Lyre : laiton nickelé

Caractéristiques

Marque : Decora Plus

Couleur : rouge

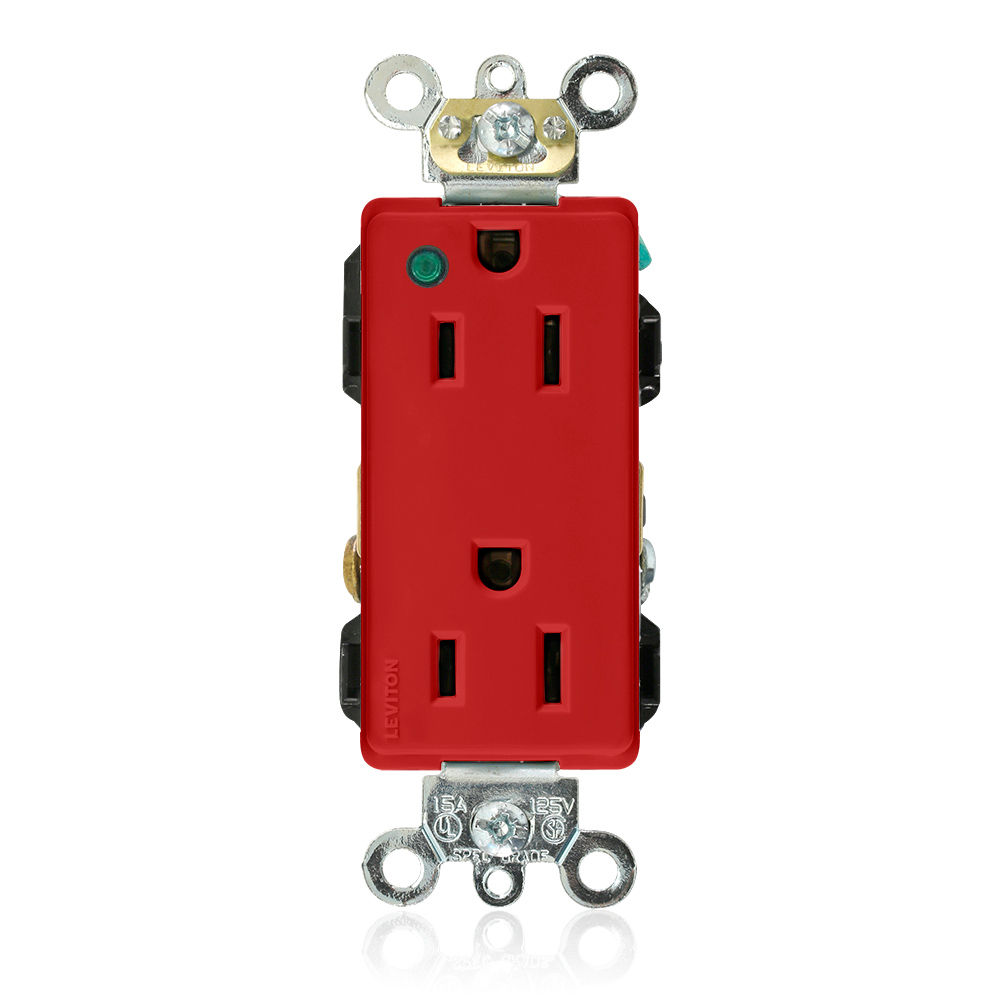

Type de dispositif : prise double

Caractéristique 3 : témoin d'alimentation

Caractéristique 4 : face lisse

Qualité : qualité hospitalière pour applications très lourdes

Mise à la terre : mise à la terre autonome

NEMA : 5-15R

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Couple de serrage des bornes à vis : 14 à 18 po-lb

Accom. de borne : 14-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : à câblage arrière ou latéral
