Spécifications mécaniques

Accom. de borne : 14-#10 AWG à câblage arrière; 14-#12 AWG à câblage latéral

ID de borne : laiton actif (le cas échéant) noir actif blanc neutre vert terre

Terminaison : à câblage arrière ou latéral

Plage de couple : 12-14 po-lb

Données électrotechniques

Intensité : 15 A

Tension diélectrique : résiste à 1500V pendant 1 minute

Endurance : 50,000 cycles minimum

Test de surcharge UL20  : 100 cycles d’OL à 4.8 fois le courant nominal

Hausse de température : hausse maximale de 30 °C

Tension : 347 V c.a.

Normes et homologations

ANSI : C-73

CSA C22.2 No 111 : fichier n° 152105

Normes et homologations : UL/CSA

UL Fed Spec WS896E : fichier n° E7458

Norme UL : UL20

Garantie : limitée 10 an

Conditions environnementales

Inflammabilité : homologué V-2 selon UL 94

Température de fonctionnement : -40°C à 65°C

Matériaux

Actionneur : thermoplastique

Matériau de base : thermoplastique

Corps : thermoplastique

Matériau de contact : alliage d'argent

Matériau du couvercle : thermoplastique

Bride : acier

Bornes à vis : laiton 8-32

Bascule : polycarbonate

Caractéristiques

Couleur : brun

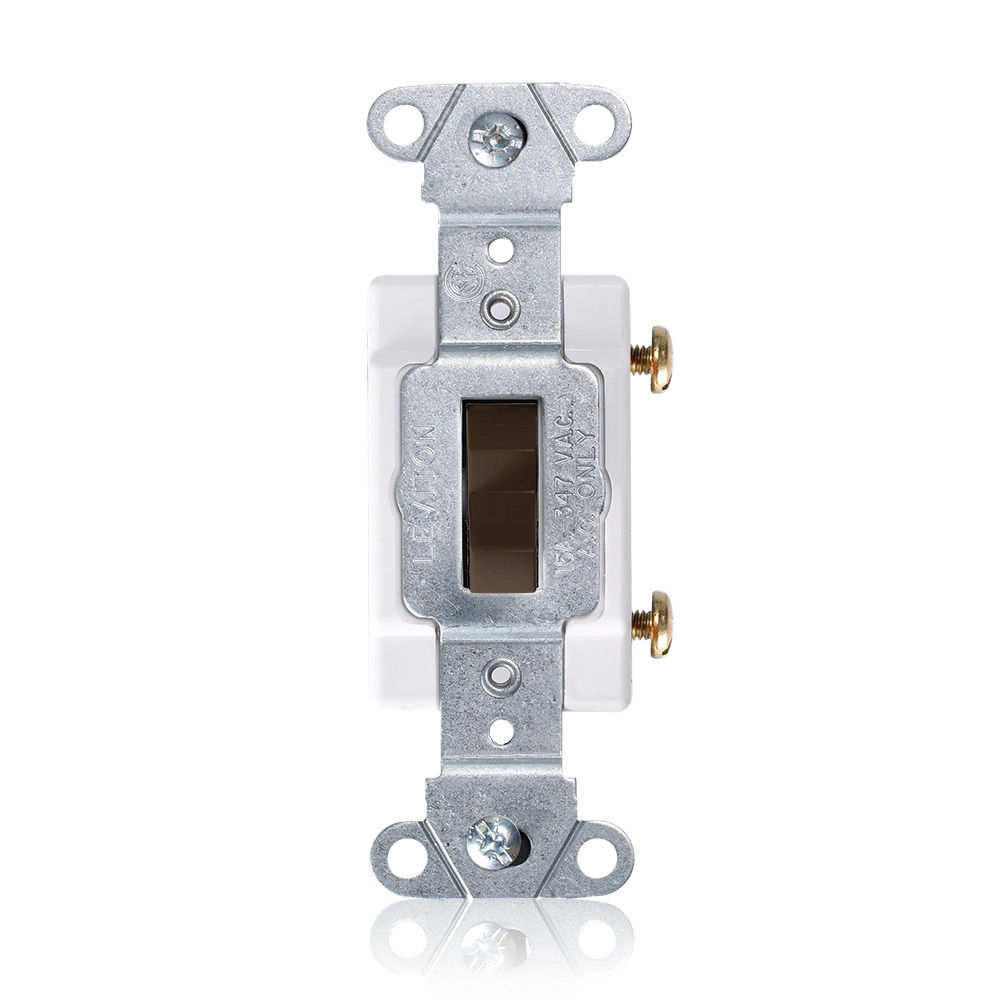

Type de dispositif : interrupteur à bascule

Caractéristique : canadien

Fonction : unipolaire

Qualité : qualité industrielle spécifiée robuste
