Données électrotechniques

Intensité : 20 A

Matériau de base : thermoplastique

Matériau de contact : alliage d'argent

Matériau du couvercle : thermoplastique

Tension diélectrique : résiste à 1500V pendant 1 minute

Endurance : 50,000 cycles minimum

Test de surcharge UL20  : 100 cycles d’OL à 4.8 fois le courant nominal

Bride : acier

Hausse de température : hausse maximale de 30 °C

Bornes à vis : laiton 8-32

Bascule : polycarbonate

Tension : 347 V c.a.

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Accom. de borne : 14-#10 AWG à câblage arrière;14-#12 AWG à câblage latéral

ID de borne : laiton actif (le cas échéant) noir actif blanc neutre vert terre

Terminaison : à câblage arrière ou latéral

Plage de couple : 12-14 po-lb

Garantie

Garantie : limitée 10-Year

Caractéristiques

Couleur : brun

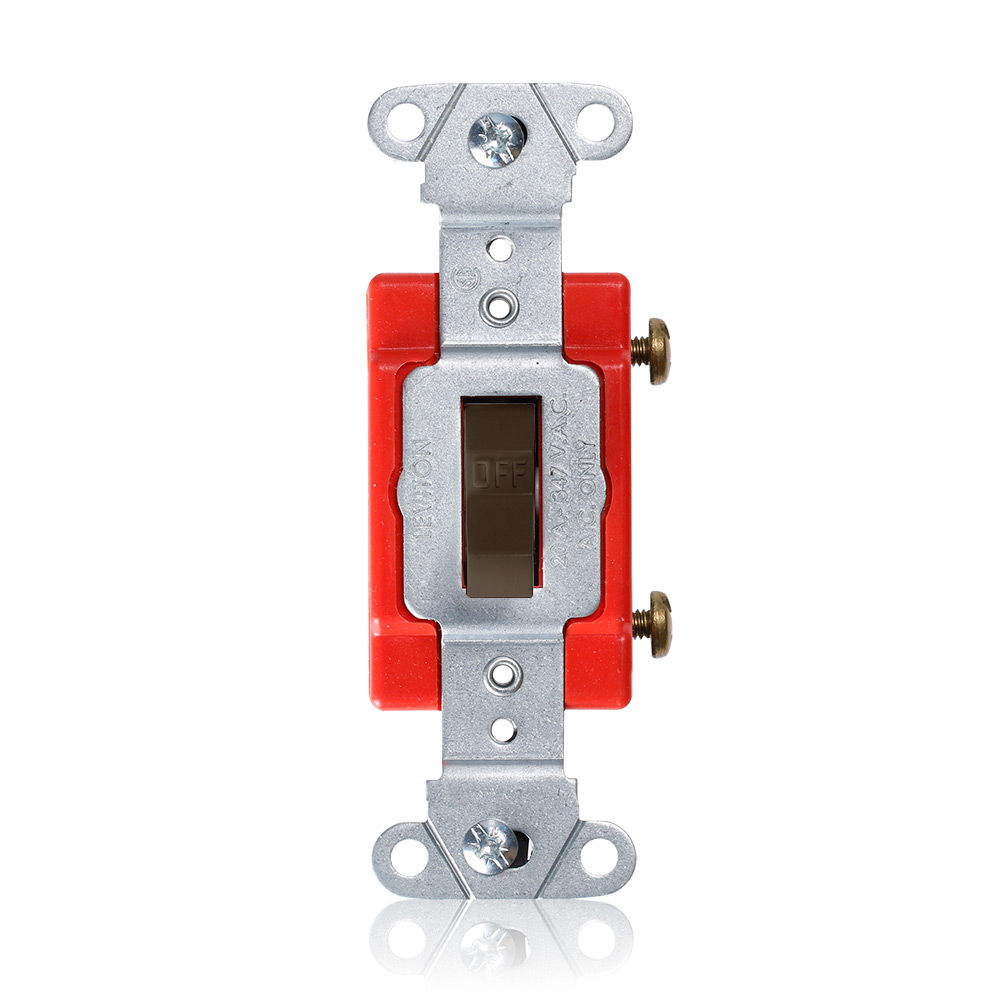

Type de dispositif : interrupteur à bascule

Caractéristique 4  : canadien

Fonction : unipolaire

Qualité : qualité industrielle spécifiée robuste

Matériaux :

Intensité : 20 A

Matériau de base : thermoplastique

Corps : thermoplastique

Matériau de contact : alliage d'argent

Matériau du couvercle : thermoplastique

Tension diélectrique : résiste à 1500V pendant 1 minute

Endurance : 50,000 cycles minimum

Test de surcharge UL20  : 100 cycles d’OL à 4.8 fois le courant nominal

Bride : acier

Hausse de température : hausse maximale de 30 °C

Bornes à vis : laiton 8-32

Bascule : polycarbonate

Tension : 347 V c.a.

Normes et homologations

ANSI : C-73

CSA C22.2 No 111  : fichier no152105

UL Fed Spec WS896E  : fichier noE7458

Norme UL : UL20
