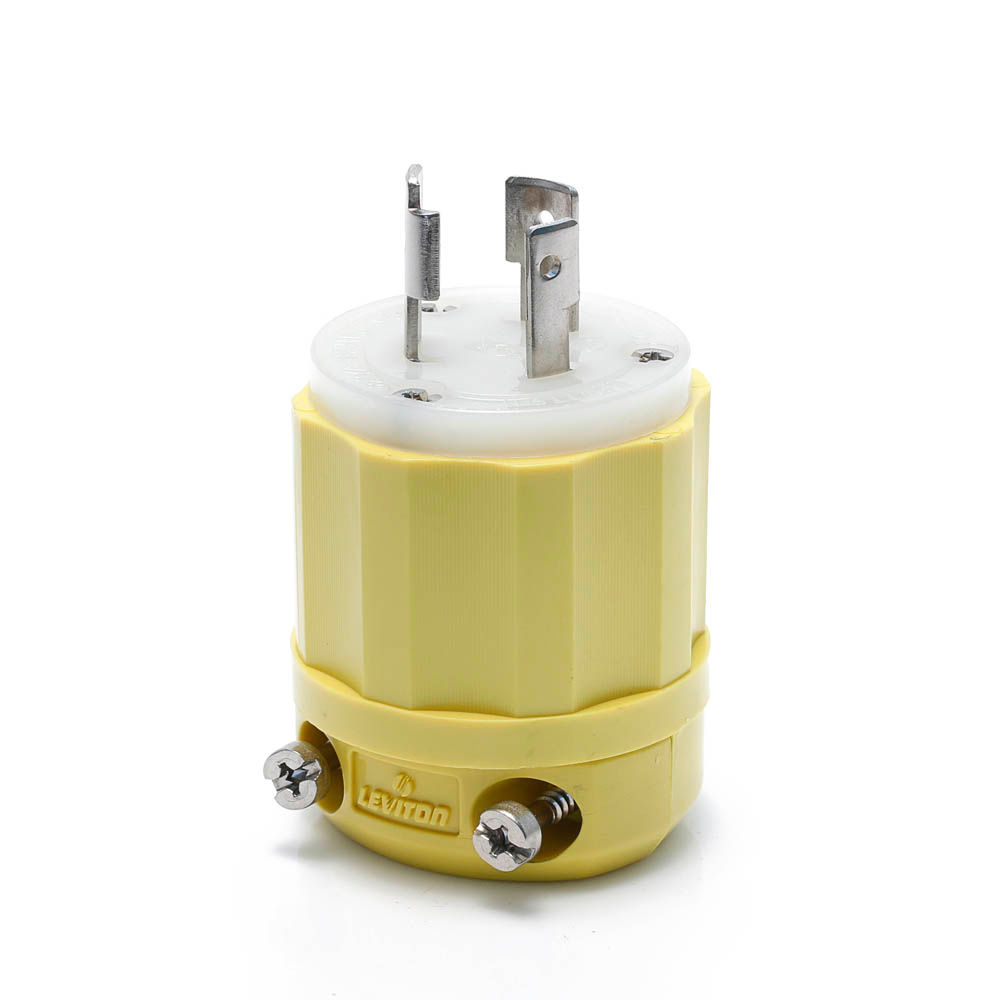

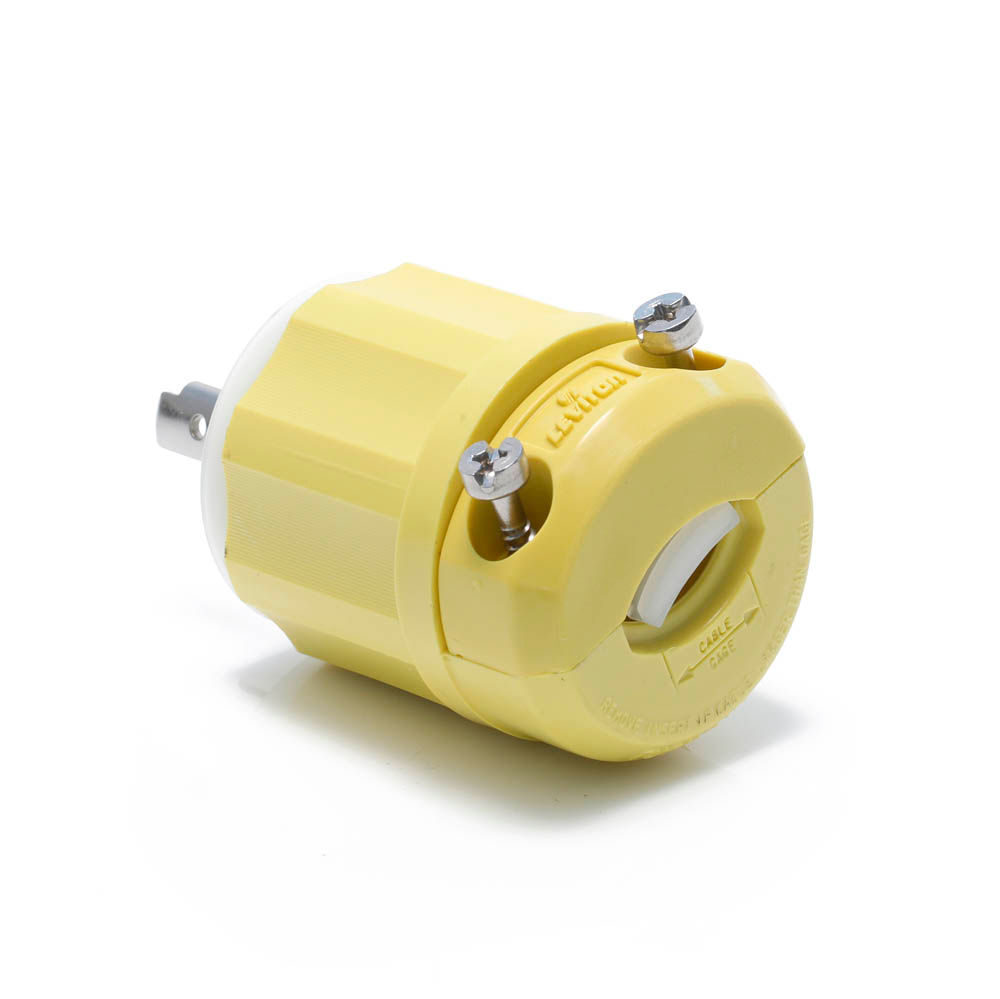

Fiche verrouillable, 20 A, 125 V, qualité industrielle, résistant à la corrosion, jaune et blanc

Matériaux :

Vis de montage : acier inoxydable 300

Couvercle arrière : thermoplastique

Lames/Contacts : laiton nickelé

Corps : nylon ST801 ultra robuste

Cadre d'insertion : nylon

Couleur : jaune-blanc

Attache de cordon : nylon

Face : nylon

Bornes à vis : laiton nickelé 8-32

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier LR-406

NEMA : WD-6

NOM : 057

UL : 498

UL Fed Spec WC-596  : fichier E13393

Garantie : garantie à vie limitée

Données électrotechniques

Intensité : 20 A

Interruption de courant : certifié pour l’interruption de courant à courant nominal maximal

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : MALT

Pôle : 2

Hausse de température : maximum 30C à 250 cycles OL à 200 pct de courant nominal

Tension : 125 V c.a.

Câblage : 3

Caractéristiques

Corps : nylon ST801 ultra robuste

Marque : noir et blanc

Couleur : jaune-blanc

Gamme de cordons : 0,218 à 0,430

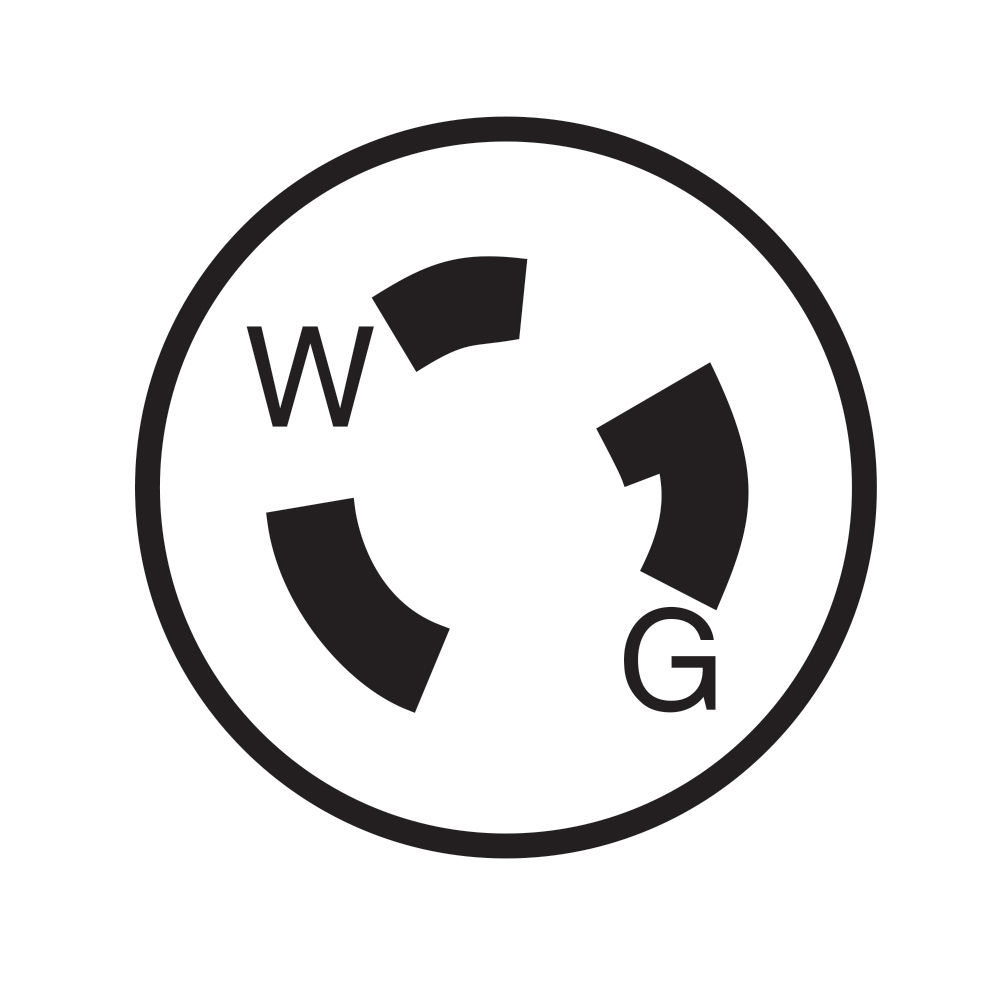

NEMA : L5-20P

Conditions environnementales

Environnement : corrosif

Inflammabilité : homologué V-2 selon UL 94

Température de fonctionnement : -40°C à 60°C

Spécifications mécaniques

Gamme de cordons : 0,218 à 0,430

ID de produit : valeurs nominales et NEMA I.D. marquées en permanence sur le dispositif

Couple de serrage des bornes à vis : 10-14 po-lb

Accom. de borne : 18-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre
