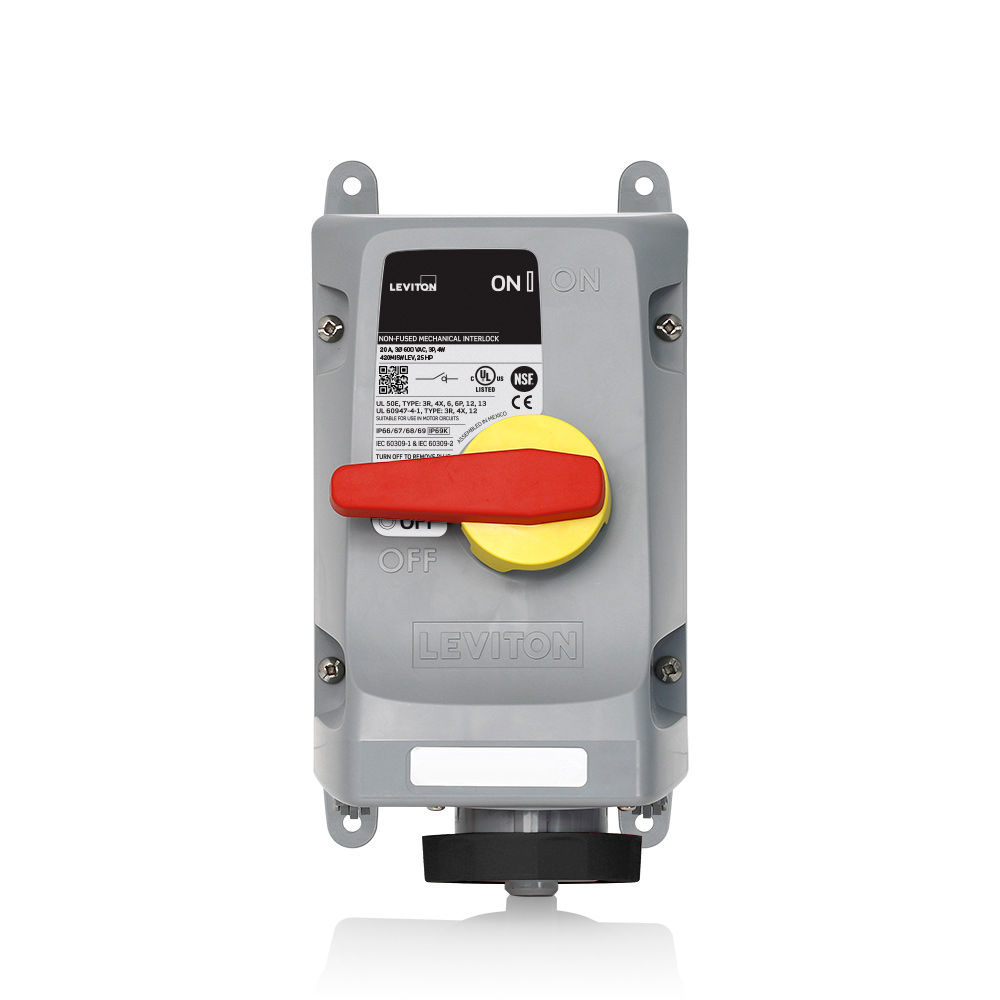

Interverrouillage mécanique à broche et à manchon de la série LEV homologué aux normes IEC

Garantie

Garantie : limitée 5-Year

Conditions environnementales

Inflammabilité : homologué V-0 selon UL 94

Vieillissement du joint : 70°C pour 168 h par UL50E

Valeur nominale IP : IP66, IP67, IP68, IP69, IP69K

Classification NEMA : 3R, 4X, 12

NSF : 14159-1, Exigence hygiénique pour la conception de l’équipement de traitement de la viande et de la volaille

Température de fonctionnement : -40°C à 75°C

Résistance aux rayons ultraviolets : logement homologué F1 stabilisé aux rayons ultraviolets

Données électrotechniques

Intensité : 20 A

Interruption de courant : certifié pour l’interruption de courant à un courant et une tension nominales complets

Tension diélectrique : 2200V pendant 1 minute

Endurance : 6,000 cycles sous charge

Puissance nominale : 25 ch

Phase : 3-Phase

Pôle : 3

SCCR : 10kA

Tension : 600 V c.a.

Câblage : 4

Caractéristiques

Couleur : noir

Configuration : Amérique du Nord

Type de dispositif : interverrouillage mécanique sans fusible

Série : série LEV

Normes et homologations

CSA : C22.2 No 94.1-07

Valeur nominale IEC : IEC 60309-1, 60309-2, 60309-4

UL : UL1682, UL1686, UL50, UL50E, UL60947-4-1, UL60947-1, UL746

Spécifications mécaniques

Impact à froid : impact de 5 pi-lb à -31°F pendant 3 heures par UL746C

Essai d’écrasement : 100 lb pendant 1 minute par surface

Soulagement des contraintes du moule : 70°C pendant 7 heures sans déformation

Matériaux :

Matériau de contact : laiton nickelé

Matériau du joint : chloroprene

Matériau de la poignée : PBT+PC avec surmoulage TPE

Matériau du boîtier : PBT+PC

Vis du boîtier : acier inoxydable 303
