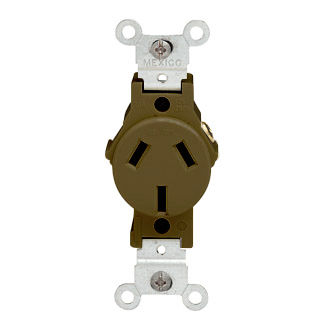

Prise simple de20 A, qualité commerciale, double tension

Conditions environnementales

Inflammabilité : homologué V-2 selon UL 94

Température de fonctionnement : -40°C à 60°C

Données électrotechniques

Intensité : 20 A

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : sans mise à la terre

Pôle : 3

Hausse de température : maximum 30C après 50 cycles OL à 150 pour cent du courant nominal

Tension : 125/250 V c.a.

Câblage : 3

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Couple de serrage des bornes à vis : 14-18 po-lb

Accom. de borne : 14-10 AWG

Identifiant de borne : laiton actif (x2), argent neutre

Terminaison : câblage latéral

Matériaux :

Corps : nylon

Couleur : brun

Face : nylon

Vis de mise à la terre : laiton 8-32

Contacts de ligne : double tampon en laiton 0,031 Épaisseur

Bride : acier

Bornes à vis : laiton 8-32

Puissance nominale (c.a.)

À la tension nominale : 2 ch L-L/1 ch L-N

Caractéristiques

Couleur : brun

Type de dispositif : prise simple

Caractéristique 3  : tension double

Caractéristique 4  : face lisse

Qualité : qualité commerciale spécifiée

NEMA : 10-20R

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier 152105

NEMA : WD-6

NOM : 057

UL Fed Spec WC-596  : fichier E13399

UL498  : fichier E13399

Garantie : limitée 10-Year
