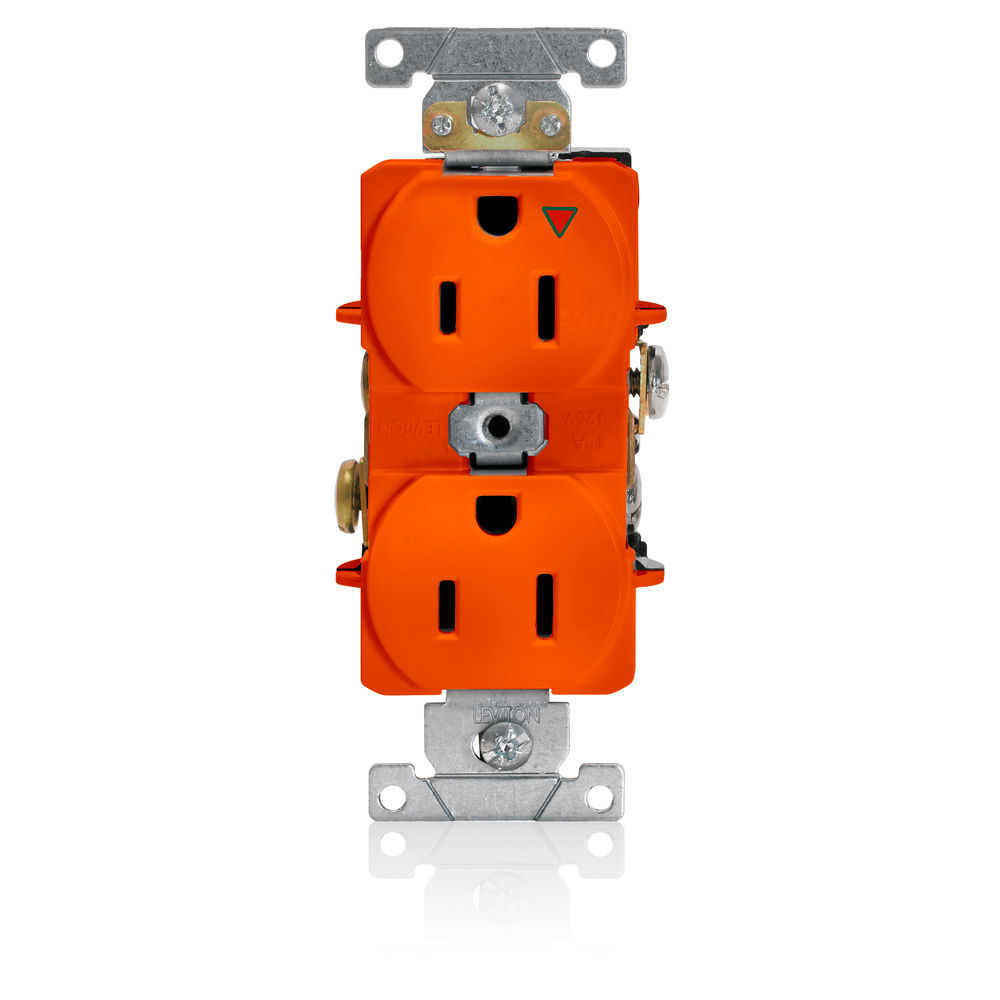

Prise double à mise à la terre isolée de15 A, qualité industrielle, mise à la terre autonome

Conditions environnementales

Inflammabilité : homologué V-0 selon UL 94

Température de fonctionnement : -40°C à 75°C

Puissance nominale (c.a.)

À la tension nominale : 1/2 ch

Données électrotechniques

Intensité : 15 A

Tension diélectrique : résiste à 3000 V min.

Mise à la terre : mise à la terre autonome

Pôle : 2

Hausse de température : hausse de température maximale de 30C à courant nominal maximal

Tension : 125 V c.a.

Câblage : 3

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier 152105

NEMA : WD-1 et WD-6

NOM : 057

UL Fed Spec WC-596  : fichier E13399

Garantie : limitée 10-Year

Caractéristiques

Couleur : orange

Type de dispositif : prise double

Face : mélange de polyester PBT

Caractéristique : face lisse

Fonction : masse isolée

Qualité : qualité industrielle spécifiée robuste

NEMA : 5-15R

Terminaison : à câblage arrière et latéral

Matériaux :

Corps : mélange de polyester PBT

Couleur : orange

Face : mélange de polyester PBT

Vis de mise à la terre : tête hexagonale no8 , laiton à entraînement triple

Line Contacts : 0.030" Phosphor Bronze

Matériau de la bride : acier (galvanisé G60)

Bornes à vis : laiton triple entraînement no8

Spécifications mécaniques

Identifiant de produit : les valeurs nominales font partie intégrante des dispositifs

Couple de serrage des bornes à vis : 14-18 po-lb

Accom. de borne : calibre14-et calibre10 AWG

ID de borne : laiton actif, argent neutre, vert mis à la terre

Terminaison : à câblage arrière et latéral
