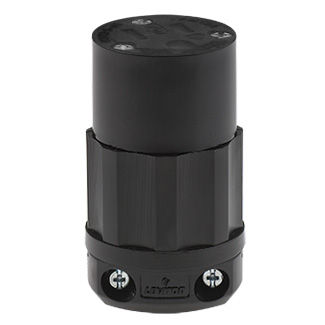

Connecteur à lame droite

Données électrotechniques

Intensité : 15 A

Interruption de courant : certifié pour l’interruption de courant à courant nominal maximal

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : MALT

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Conditions environnementales

Environnement : sec

Inflammabilité : homologué HB ou mieux UL94

Température de fonctionnement : -40°C à 60°C

Spécifications mécaniques

Gamme de cordons : 0.230 à 0.685

ID de produit : valeurs nominales et NEMA I.D. marquées en permanence sur le dispositif

Accom. de borne : 18-10 AWG

ID de borne : laiton actif, vert, terre, blanc et neutre

Matériaux :

Vis de montage : acier, galvanisé

Couvercle arrière : thermoplastique

Lames/Contacts : laiton massif

Corps : nylon modifié contre les impacts

Cadre d'insertion : nylon

Couleur : noir

Attache de cordon : nylon

Vis de borne : laiton

Module de câblage : nylon

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier LR-406

NEMA : WD-6

NOM : 057

UL 498  : fichier E13399

UL Fed Spec WC-596  : fichier E13393

Garantie : garantie à vie limitée

Caractéristiques

Marque : noir et blanc

Couleur : noir

Type de dispositif : connecteur verrouillable

NEMA : 5-15R
