Matériaux :

Actionneur : thermoplastique

Corps : thermoplastique

Couleur : ivoire

Bride : acier

Spécifications mécaniques

ID de produit : estampillé sur la bride

Couple de serrage des bornes à vis : 14-18 po-lb

Accom. de borne : 14-#10 AWG à câblage arrière;14-#12 AWG à câblage latéral

ID de borne : laiton-noir chaud-blanc chaud-vert neutre-terre

Terminaison : à câblage arrière ou latéral

Conditions environnementales

Inflammabilité : homologué V-2 selon UL 94

Température de fonctionnement : -40°C à 65°C

Données électrotechniques

Intensité : 20 A

Tension diélectrique : résiste à 1500V pendant 1 minute

Endurance : 50,000 cycles minimum

Mise à la terre : mise à la terre autonome

Test de surcharge UL20  : 100 cycles d’OL à 4.8 fois le courant nominal

Hausse de température : hausse maximale de 30 °C

Tension : 120 V c.a.

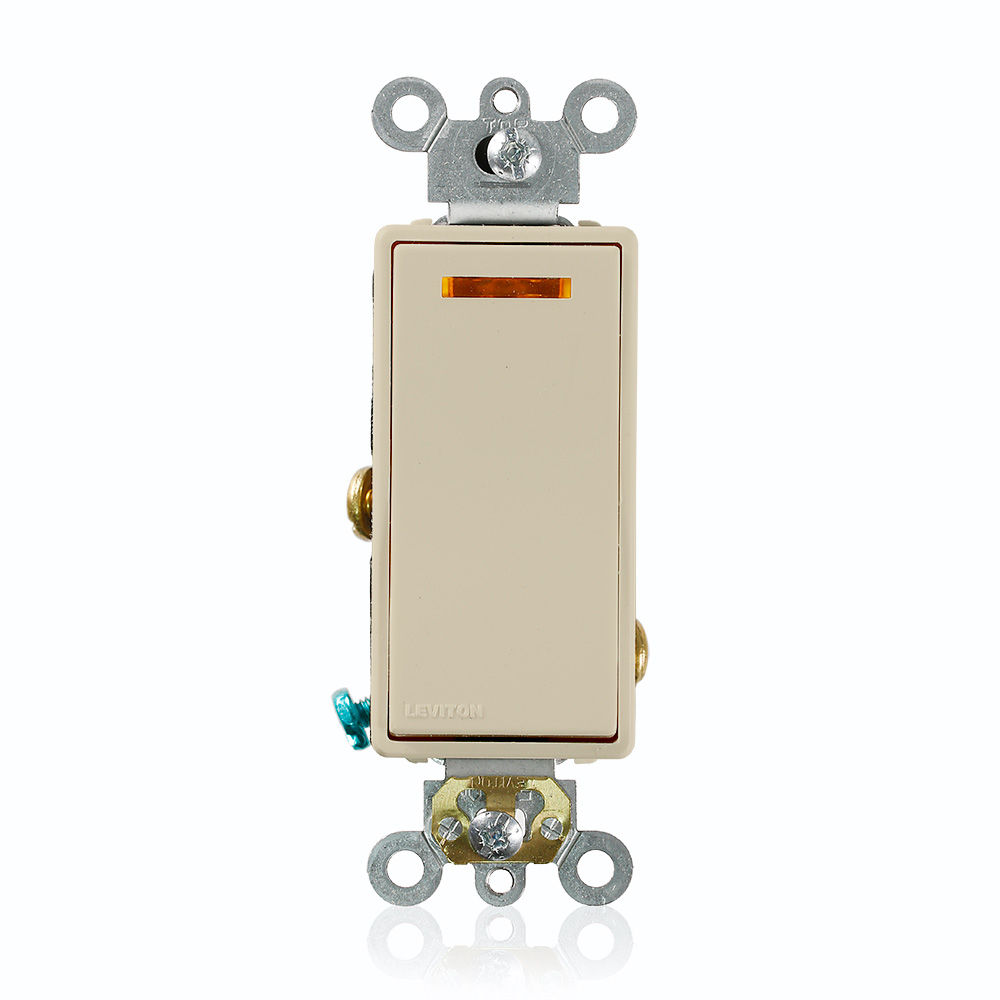

Caractéristiques

Corps : thermoplastique

Marque : Decora Plus

Couleur : ivoire

Type de dispositif : interrupteur à bascule

Caractéristique : illuminé - Charge hors tension

Fonction : unipolaire

Qualité : qualité commerciale spécifiée

Mise à la terre : mise à la terre autonome

Tension : 120 V c.a.

Puissance nominale (c.a.)

Valeur nominale en ch : 1HP-120V

Maximum‭ Intensité : 16 A

Normes et homologations

ANSI : C-73

CSA C22.2 No 111  : fichier no152105

NEMA : WD-1 et WD-6

NOM : 057

Norme UL : UL 20

Garantie : limitée 10-Year
