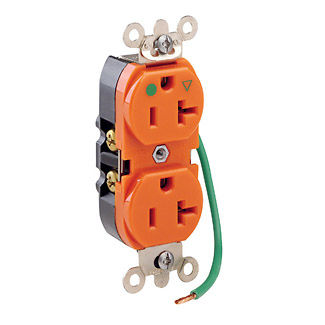

Prise double à mise à la terre isolée de20 A, qualité hospitalière, mise à la terre autonome

Matériaux :

Corps : nylon

Écrous de serrage : acier galvanisé

Couleur : orange

Face : nylon

Attaches de mise à la terre : plaqué laiton

Vis de mise à la terre : laiton 8-32

Contacts de ligne : laiton à triple tampon

Bride : acier

Bornes à vis : laiton 10-32

Données électrotechniques

Intensité : 20 A

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : mise à la terre autonome

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier 152105

NEMA : WD-6

NOM : 057

UL Fed Spec WC-596  : fichier E13399

UL498HG  : fichier E13399

Garantie : limitée 10-Year

Conditions environnementales

Inflammabilité : V-2 pour UL94

Température de fonctionnement : -40°C à 60°C

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Couple de serrage des bornes à vis : 14-18 po-lb

Accom. de borne : 14-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : câblage arrière ou latéral; fil de terre précâblé

Puissance nominale (c.a.)

À la tension nominale : 1 ch

Caractéristiques

Couleur : orange

Type de dispositif : prise double

Caractéristique 4  : face lisse

Fonction : masse isolée

Qualité : qualité hospitalière robuste

Mise à la terre : mise à la terre autonome

NEMA : 5-20R
