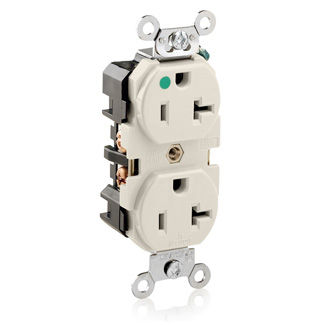

Prise double de20 A, Qualité hospitalière, inviolable, mise à la terre autonome

Conditions environnementales

Température de fonctionnement : -40°C à 60°C

Matériaux :

Corps : nylon

Écrous de serrage : acier galvanisé

Couleur : amande pâle

Face : nylon

Attaches de mise à la terre : laiton nickelé

Vis de mise à la terre : laiton plaqué

Contacts de ligne : laiton nickelé à triple tampon 0,040 Épaisseur

Bride : laiton nickelé

Bornes à vis : laiton nickelé 10-32

Lyre : laiton nickelé

Données électrotechniques

Intensité : 20 A

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : mise à la terre autonome

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Spécifications mécaniques

Identifiant du produit : les marquages apparaissent en permanence sur le dispositif

Couple de serrage des bornes à vis : 14-18 po-lb

Accom. de borne : 14-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : à câblage arrière ou latéral

Plage de couple : 14-16 po-lb

Caractéristiques

Couleur : amande pâle

Type de dispositif : prise double

Caractéristique 4  : face lisse

Qualité : qualité hospitalière pour applications très lourdes

Mise à la terre : mise à la terre autonome

NEMA : 5-20R

Bride : laiton nickelé

Garantie : limitée 10-Year

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier 152105

NEMA : WD-6

NOM : 057

RoHS : conforme

UL Fed Spec WC-596  : fichier E13399

UL498HG  : fichier E13399

Garantie : limitée 10-Year

Puissance nominale (c.a.)

Puissance nominale : 1 ch
