Données électrotechniques

Intensité : 15 A et 20 A en passage continu

Tension diélectrique : résiste à 2000V selon UL498

Mise à la terre : mise à la terre autonome

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 % du courant nominal

Tension : 125 V c.a.

Fil : 3

Matériaux

Corps : polycarbonate

Face : PBT

Attaches de mise à la terre : laiton

Vis de mise à la terre : acier plaqué

Contacts de ligne : double tampon en laiton épaisseur 0,031

Bride : acier galvanisé

Collier de borne : acier plaqué

Bornes : acier plaqué

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Couple de serrage des bornes à vis : 14 à 18 po-lb

Accom. de borne : 14-10 AWG massif ou toronné

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : à câblage arrière ou latéral

Caractéristiques

Couleur : gris

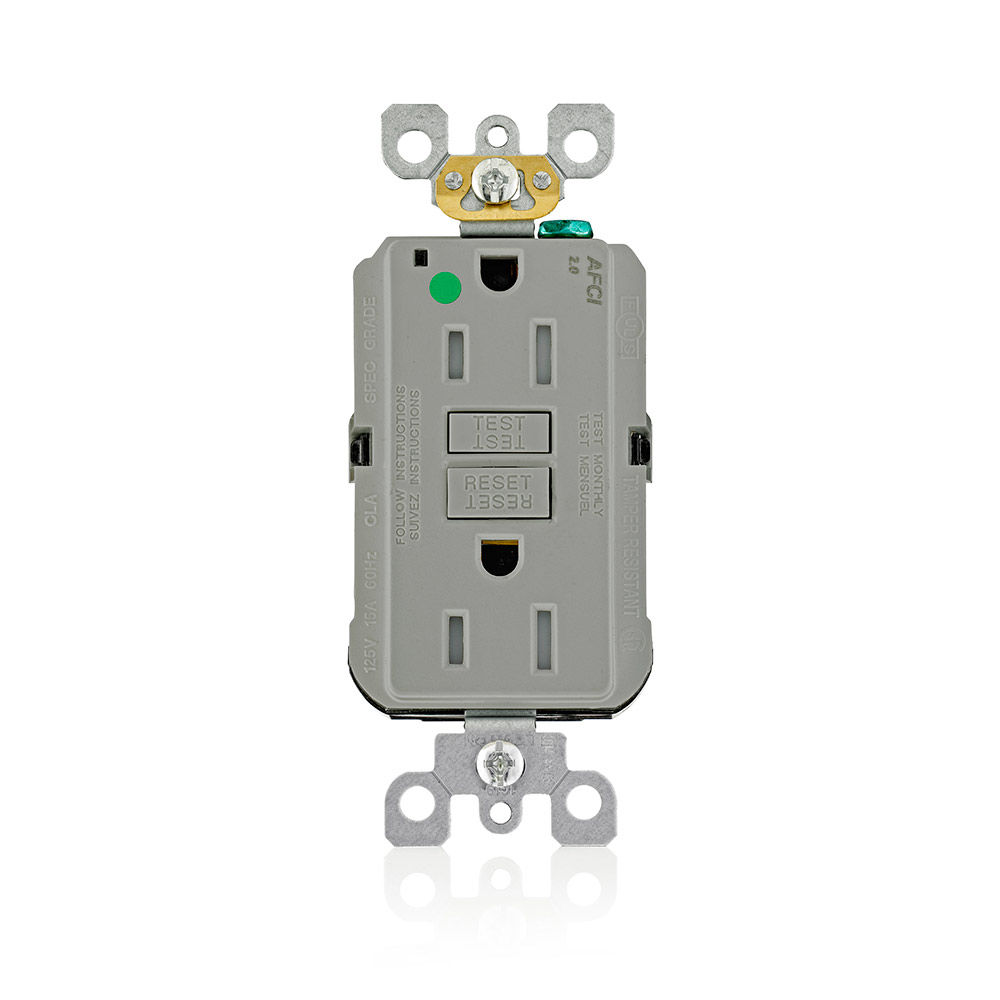

Type de dispositif : prise double

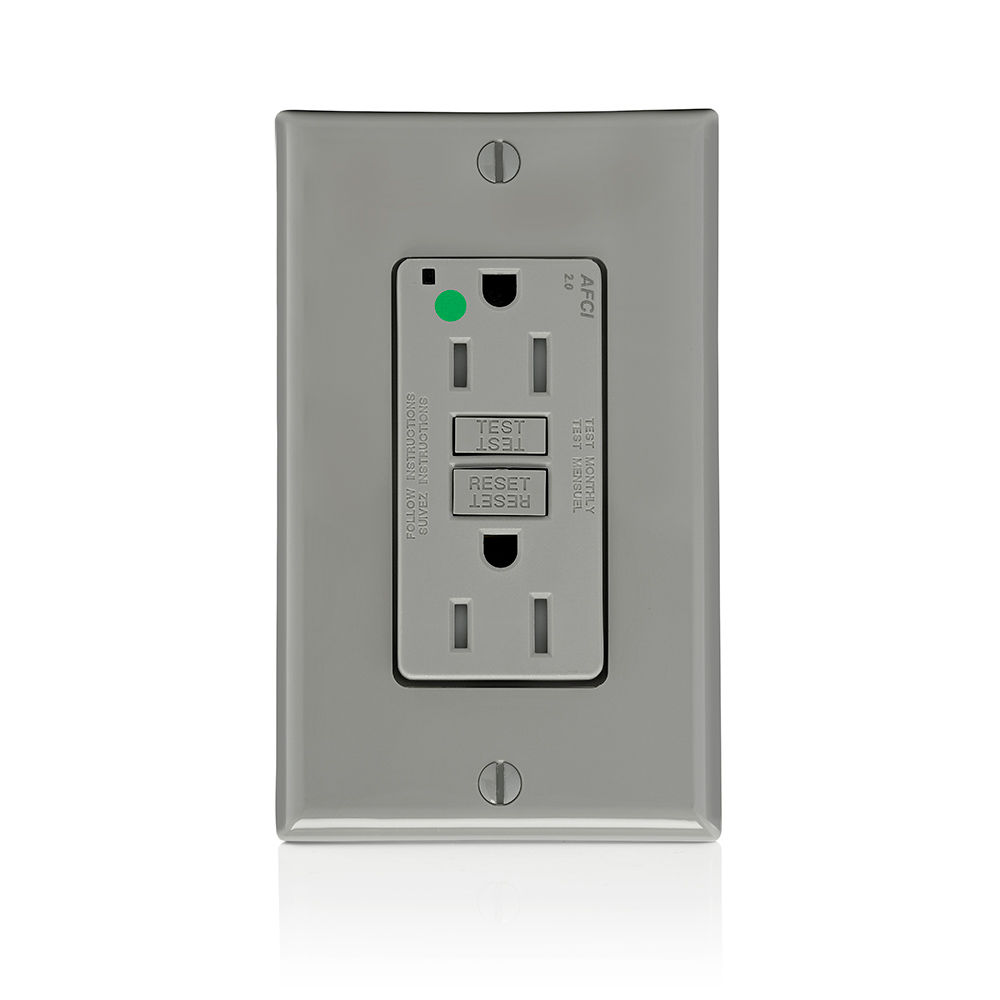

Caractéristique : plaque murale incluse|Inviolable|Indicateur d’alimentation

Fonction : DDAA

Qualité : qualité hospitalière robuste

Conditions environnementales

Inflammabilité : valeurs nominales V-0 selon UL 94

Température de fonctionnement : -35C à +66 °C

Garantie

Garantie : limitée 2-Year

Normes et homologations

ANSI : C-73

Normes applicables : UL 498 et 1699A , CSA C22.2 no 42 et TIL no M-02A , FedSpec W-C 596

Certification/homologation : UL, CSA, NOM-ANCE

NEMA : WD-1 et WD-6

Puissance nominale (c.a.)

À la tension nominale : 1 ch
