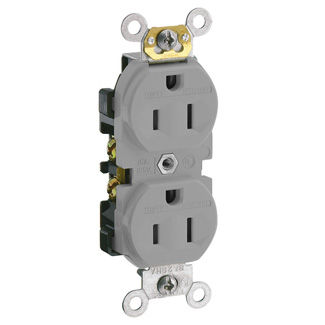

Prise double à corps étroit de15 A, qualité commerciale, inviolable, mise à la terre autonome

Conditions environnementales

Température de fonctionnement : -40°C à 60°C

Caractéristiques

Couleur : gris

NEMA : 5-15R

Puissance nominale (c.a.)

À la tension nominale : 1/2 ch

Matériaux :

Corps : thermoplastique

Écrous de serrage : acier galvanisé

Couleur : gris

Face : thermoplastique

Attaches de mise à la terre : plaqué laiton

Vis de mise à la terre : acier 8-32 70/30 laiton électroplaqué

Contacts de ligne : double tampon en laiton 0,031 Épaisseur

Bride : acier galvanisé

Bornes : acier 8-32 70/30 laiton électroplaqué

Données électrotechniques

Intensité : 15 A

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : mise à la terre autonome

Pôle : 2

Hausse de température : maximum 30C après 100 cycles OL à 150 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Accom. de borne : 14-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : câblage latéral

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier 152105

NEMA : WD-6

NOM : 057

UL498  : fichier E13399

Garantie : limitée 10-Year
