Puissance nominale (c.a.)

Valeur nominale en ch : 1HP-120V, 2HP-240V

Données électrotechniques

Intensité : 20 A

Tension diélectrique : résiste à 1500V pendant 1 minute

Endurance : 50 000 cycles minimum

Mise à la terre : mise à la terre autonome

Test UL20 de surcharge : 100 cycles d’OL à 4,8 fois le courant nominal

Hausse de température : hausse maximale de 30 °C

Tension : 120/277 V c.a.

Conditions environnementales

Inflammabilité : valeurs nominales V-2 selon UL94

Température de fonctionnement : -40 °C à 65 °C

Matériaux

Matériau de base : PBT

Couleur : amande pâle

Matériau de contact : alliage d'argent

Matériau du couvercle : nylon

Dôme : nylon

Attaches de mise à la terre : laiton

Bride : acier galvanisé

Bascule : polycarbonate

Spécifications mécaniques

Identifiant du produit : les marquages apparaissent en permanence sur le dispositif

Terminaison : modulaire

Caractéristiques

Marque : Lev-Lok

Couleur : amande pâle

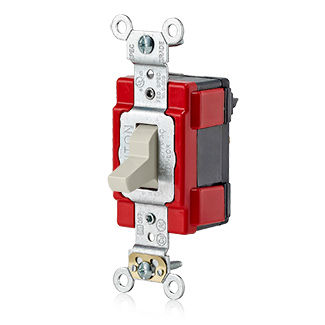

Type de dispositif : interrupteur à bascule

Fonction : unipolaire

Qualité : qualité industrielle spécifiée pour usage très intensif

Normes et homologations

ANSI : C-73

NEMA : WD-1 et WD-6

NOM : 057

RoHS : conforme

Garantie : limitée 10-Year

cULus : no de fichier E7458
