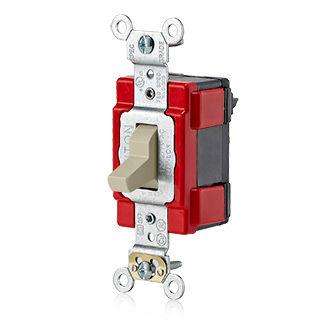

Interrupteur à bascule Lev-Lok

Normes et homologations

NEMA : WD-1 et WD-6

NOM : 057

Spécifications fédérales UL : WS896

Norme UL : UL 20

cULus : fichier no E7458

Matériaux :

Matériau de base : PBT

Contacts : alliage d'argent

Matériau du couvercle : nylon

Dôme : nylon

Attaches de mise à la terre : laiton

Bride : acier galvanisé

Bascule : polycarbonate

Spécifications mécaniques

Identifiant du produit : les marquages apparaissent en permanence sur le dispositif

Terminaison : modulaire

Caractéristiques

Marque : Lev-Lok

Couleur : ivoire

Type de dispositif : interrupteur à bascule

Fonction : 3-Way

Qualité : qualité industrielle spécifiée pour usage très intensif

Conditions environnementales

Inflammabilité : V-2 pour UL94

Température de fonctionnement : -40°C à 65°C

Température de stockage : -40ºC à 65ºC

Garantie

Garantie : limitée 10-Year

Données électrotechniques

Valeurs nominales de puissance c.a. : 1HP-120V 2HP-240V, 16A max.

Intensité : 20 A

Tension diélectrique : résiste à 1500V pendant 1 minute

Endurance : 50,000 cycles minimum

Mise à la terre : mise à la terre autonome

Test de surcharge UL20  : 100 cycles d’OL à 4.8 fois le courant nominal

Hausse de température : hausse maximale de 30 °C

Tension : 120/277 V c.a.
