Matériaux :

Actionneur : polycarbonate

Matériau de base : nylon

Matériau du cadre : polycarbonate

Attaches de mise à la terre : laiton

Matériau de la bride : 0,046po Acier galvanisé épais

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Accom. de borne : module de câblage

Identifiant de borne : étiqueté sur le module de câblage, l’interrupteur est claveté pour assurer une installation correcte

Terminaison : modulaire

Valeur nominale de puissance CA

À la tension nominale : 1 ch à 120V, 2HP à 240V

Données électrotechniques

Intensité : 20 A

Tension diélectrique : résiste à 1500 V pendant 1 minute

Endurance : 30,000 cycles min.

Mise à la terre : mise à la terre autonome

Test de surcharge UL20  : 100 cycles d’OL à 4.8 fois le courant nominal

Hausse de température : hausse maximale de 30° °C

Tension : 120/277 V c.a.

Normes et homologations

ANSI : C-73

Normes applicables : UL20, CSA C22.2 no 111

Certification/homologation : cULus (dossier noE7458)

NEMA : WD 1 et WD 6

RoHS : conforme

Conditions environnementales

Inflammabilité : UL94 V2

Température de fonctionnement : -40°C à 60°C

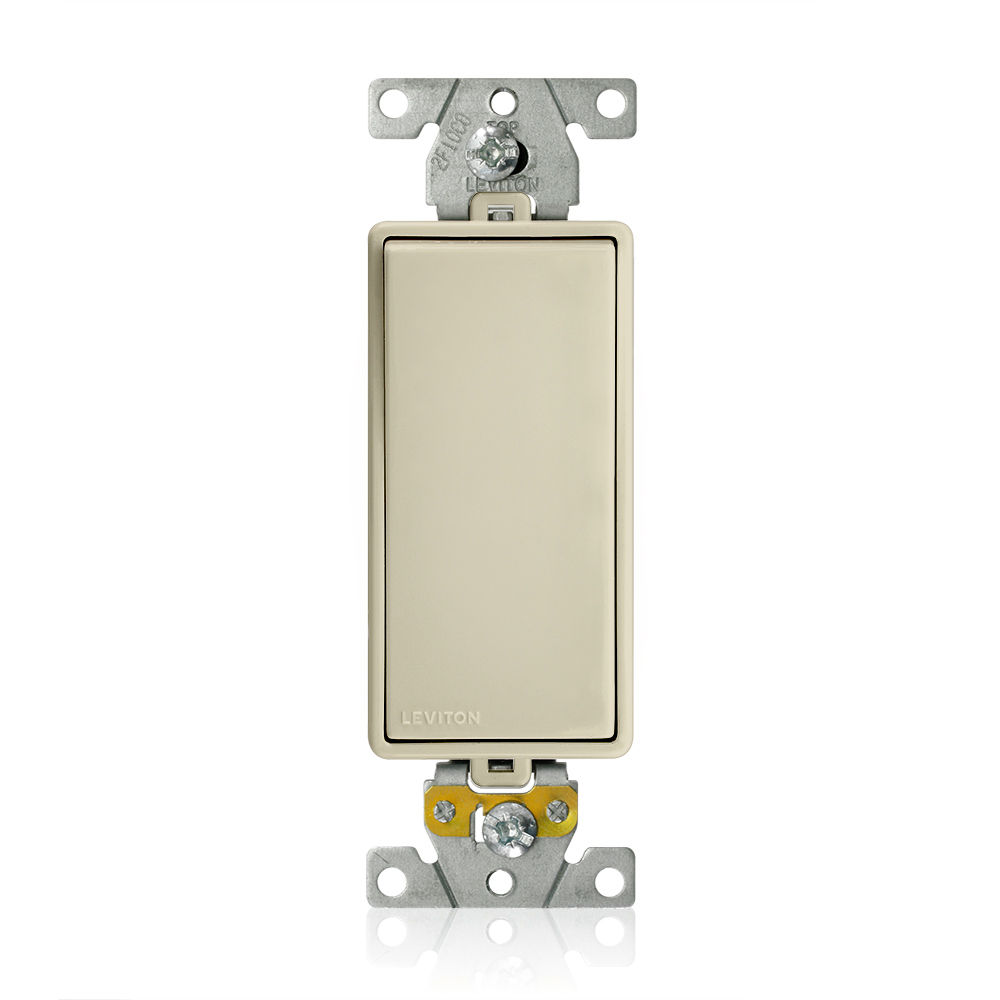

Caractéristiques

Marque : Lev-Lok Decora Plus

Couleur : amande pâle

Type de dispositif : interrupteur à bascule

Fonction : 3-Way

Qualité : qualité industrielle spécifiée robuste
