Normes et homologations

ANSI : C-73

NEMA : WD-1 et WD-6

Certifié NOM : 057

Garantie : limitée à 10 ans

cULus : homologué

Matériaux

Matériau de base : nylon

Bague : laiton massif

Matériau du couvercle : nylon

Attaches de mise à la terre : laiton

Contacts de ligne : laiton massif épaisseur 0,040 po

Broches de verrouillage : laiton massif

Vis de montage : tête combinée triple, acier

Bride de montage : acier galvanisé avec contacts de terre rivetés

Données électrotechniques

Intensité : 20 A

Interruption de courant : certifié pour l’interruption de courant à courant nominal maximal

Tension diélectrique : résiste à 2000 V selon UL498

Mise à la terre : mise à la terre autonome

Tension de fonctionnement maximale : 125V, selon la valeur nominale

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 % du courant nominal

Tension : 125 V c.a.

Fil : 3

Puissance nominale (c.a.)

Puissance nominale : 1 ch

Conditions environnementales

Inflammabilité : valeurs nominales V-2 selon UL94

Température de fonctionnement : -40 °C à 60 °C

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Terminaison : modulaire

Caractéristiques

Marque : Lev-Lok

Couleur : ivoire

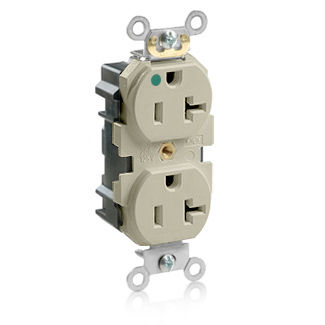

Type de dispositif : prise double

Caractéristique 4 : face lisse

Qualité : qualité hospitalière robuste

NEMA : 5-20R
