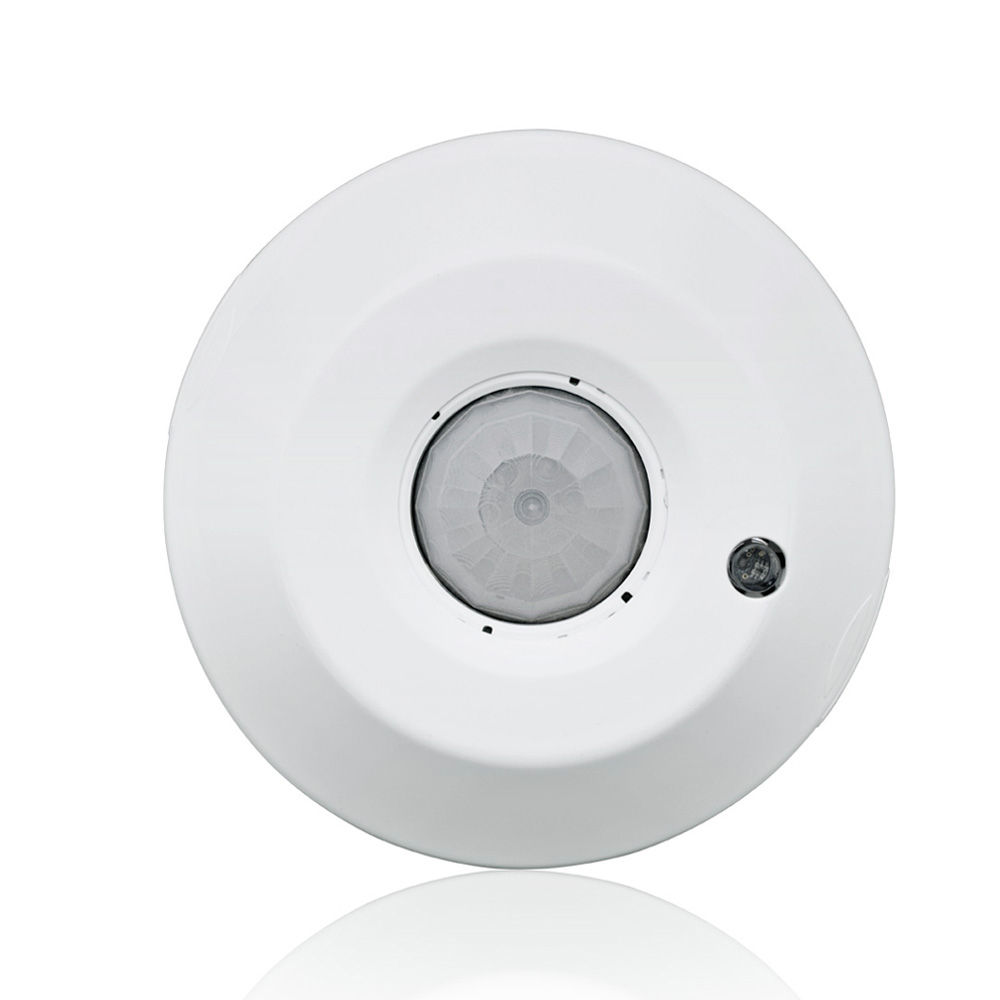

Détecteur de mouvements avec photocellule intégrée, tension de ligne, deux relais, infrarouge passif, montage au plafond, 450SF, 120-277V lentille haute densité installée, gamme intermédiaire incluse, Provolt™

O2C04-IDW

Détecteur de mouvements avec photocellule, Commande d’éclairage Provolt™, Bipolaire, Tension de ligne, Plafonnier de 2,5 à 3,5 m, infrarouge passif, 42 m2, Lumière naturelle, calibrage automatique, 120-277V c.a./CA 50/60 Hz. Conforme aux normes UL/CE, RoHS et CEC Title 20/24. Couleur : blanc.

La série ProvoltMC de Leviton combine des détecteurs de mouvement à tension composée et photoélectriques dans une unité autonome. La conception intégrée réduit le besoin d’avoir un bloc d’alimentation et un câblage de détecteur de mouvements séparés...

Couleur : blanc

Points de vente

Ajouter à la liste de projets

Support produit

Code UPC : 078477642634

Pays d’origine : Chine

Renseignements sur le produit

Mise à jour

(s’ouvre dans un nouvel onglet)

Spécification de produit et fiche technique(ouvre dans un nouvel onglet)

08/10/2023 View(s’ouvre dans un nouvel onglet)

Mise à jour

Garantie
Garantie : limitée 5-Year
Caractéristiques de rendement
Couverture (m2) : 42 m2
Modèle : 360°
Conforme au titre 24 : oui
Caractéristiques
Application : conformité aux codes|Mise sous tension automatique/hors tension automatique|Mise sous tension manuelle/hors tension automatique|Commande de ventilateur|Mise sous tension automatique/mise sous tension manuelle|Commande d’escalier|Gradation d’étape
Couleur : blanc
Caractéristique : deux relais à infrarouge passif à tension composée
Qualité : commerciale
Montage : plafonnier
Gamme de produits : Provolt
Technologie du détecteur : infrarouge passif (IRP)
Type de détecteur : présence, photocellule
Délai d'éteinte : 30 s à 30 min
Conditions environnementales
Température de fonctionnement : 32 à 104 °F (0 à 40 °C)
Humidité relative : 0 à 90 % sans condensation
Plage de température de stockage : -26 à 71 °C (-15 à 160 °F)
Normes et homologations
Homologations : peut être utilisé pour se conformer aux exigences ASHRAE 90.1 et California Title 24, Partie 6 en matière de détection de mouvements/absences, d’arrêt automatique, d’exploitation de la lumière ambiante et de cage d’escalier, UL 773A (norme relative aux mouvements), UL 924 (équipement d’urgence), homologué cUL, conforme CE, certifié NOM, RoHS conforme, NY LLC48 conforme
Données électrotechniques
Consommation de courant : 60-30mA
Fréquence : 50/60 Hz
Charge nominale : 120V, 50/60 Hz : 8A, ballast électronique, 800W, tungstène, ballast 800VA, moteur 1/4 ch - 230V, 50Hz : 6A/6AX, ballast électronique, ballast magnétique, tungstène, moteur 1/3 ch - 277V, 50/60 Hz : 5A, ballast électronique, ballast 1200VA, moteur 1/3 ch
Raccordement du fil neutre : requis
Tension : 120/230/277 V c.a.
Type
Type de produit : détecteur de mouvements et photocellule
Spécifications mécaniques
Type de montage : plafonnier
Type de relais : relais double
Taille : largeur 122,21 mm (4,81 po), profondeur 60,71 mm (2,39 po)

Utilise des circuits à infrarouge passif numériques exclusifs (4 éléments) pour moins de déclenchements intempestifs provenant de sources indésirables comme les systèmes de CVC. Une lentille de Fresnel établit des douzaines de zones de détection qui ont besoin d’une source de chaleur pour se déplacer d’une zone à une autre et déclencher le détecteur.
Adaptation automatique : les réglages du délai d’éteinte et de la sensibilité sont continuellement adaptés en fonction des habitudes des occupants.
Configurable pour la mise sous tension manuelle / mise hors tension automatique ou la mise sous tension automatique / mise hors tension manuelle.
Minuterie de délai d'éteinte : le détecteur éteindra les lumières si aucun mouvement n'est détecté pendant un délai choisi.
Mode de passage exclusif : offre des économies d’énergie accrues en ne laissant pas les lumières allumées pendant une longue période après une occupation momentanée.
Minuterie de détection erronée : (M/T) L'infrarouge recherche les mouvements et éteint les lumières après 31 minutes, empêchant ainsi les déclenchements intempestifs des systèmes de CVC
Protection contre les courts-circuits à la prise
Entrée d'interrupteur manuel local exclusive sur le marché : les interrupteurs à contacts momentanés ou maintenus sont pris en charge.
La fonction Mode présentation pour la projection de diapositives ou de films permet aux boutons-poussoirs d’éteindre les lumières et de les maintenir éteintes alors que la pièce est occupée.
Délai d'éteinte réglable : 30 s, 5 min, 10 min, 20 min, 30 min
Mode de vérification pour une mise en service simplifiée.
L'interrupteur manuel et la commande prioritaire d'urgence sont des circuits de classe 1 et de classe 2. Circuits de classe 2 fournis pour plus de flexibilité
Circuits antidéfaillance exclusifs sur le marché : en cas de défaillance du produit, la fonction de retour en position fermée provoque la mise sous tension par défaut du relais, ce qui élimine tous les problèmes de sécurité des personnes.
La technologie H.I.S. (High Inrush Technology) exclusive sur le marché est conçue pour gérer les charges de ballasts électroniques à courant d’appel élevé d’aujourd’hui et offre une durabilité et un entretien inégalés.
Le relais à verrouillage mécanique robuste et fiable de 10A offre une fiabilité et un rendement robustes pour tous les types de charge et permet des économies d’énergie par rapport aux relais à maintien électronique
Les lentilles sont facilement remplaçables et chromocodées en bleu (haute densité) et rouge (moyenne portée) pour permettre aux entrepreneurs et aux utilisateurs finaux d’identifier facilement les lentilles à partir de la terre : témoin à DEL rouge - Clignotent lorsque l’infrarouge détecte des mouvements et pendant l’étalonnage manuel de la photocellule; ne clignotent pas pendant le dysfonctionnement du dispositif, témoin à DEL jaune - Clignotent pendant le mode d’essai; ne clignotent pas avec l’entrée d’urgence/BMS, témoin à DEL bleu - Le témoin clignotant indique que la photocellule est prioritaire
