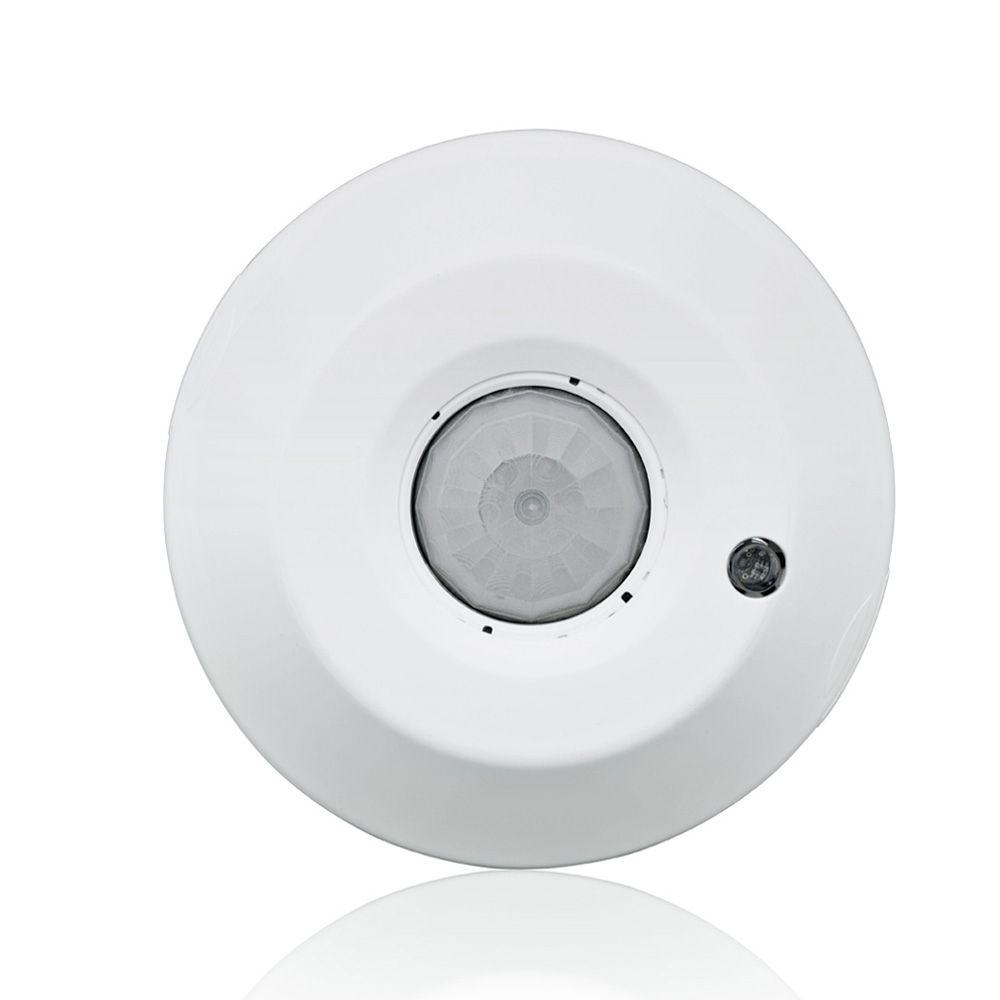

Détecteur de mouvements avec photocellule intégrée, tension de ligne, infrarouge passif, montage au plafond, 450SF, 120-277V, lentille haute densité installée, milieu de gamme inclus, Provolt™

ODC04-IDW

Occupancy Sensor with Photocell, Provolt™ lighting control, Line Voltage, 8'-12' Ceiling Mount, Passive Infrared, 450 sq ft, Daylighting, Auto-Calibration, 120-277V AC/CA 50/60HZ. Conforme aux normes UL/CE, RoHS et CEC Title 20/24 . Couleur : blanc.

La série ProvoltMC de Leviton combine des détecteurs de mouvement à tension composée et photoélectriques dans une unité autonome. La conception intégrée réduit le besoin de câblage de bloc d’alimentation et de détecteur de mouvements distincts, ce qui le rend ...

Couleur: blanc

Points de vente

Ajouter à la liste de projets

Soutien produits

Code UPC : 078477539965

Pays d’origine : Chine

Renseignements sur les produits

Mise à jour

(s’ouvre dans un nouvel onglet)

Spécification de produit et fiche technique(s’ouvre dans un nouvel onglet)

10/08/2023 Afficher(s’ouvre dans un nouvel onglet)

Mise à jour

Garantie
Garantie : limitée 5-Year
Conditions environnementales
Humidité relative : 0à 90 % sans condensation
Plage de températures de stockage : -15° à 160°F (-26° à 71°C)
Caractéristiques
Application : conformité aux codes, mise sous tension automatique/hors tension automatique, mise sous tension manuelle/hors tension automatique
Couleur : blanc
Caractéristique : deux relais à infrarouge passif à tension composée
Qualité : commerciale
Montage : plafonnier
Gamme de produits : Provolt
Technologie du détecteur : infrarouge passif (IRP)
Type de détecteur : présence, photocellule
Conforme au titre 24 : oui
Spécifications mécaniques
Type de montage : plafonnier
Size : Width 4.81" (122.21mm), Depth 2.39" (60.71mm)
Type
Type de produit : détecteur de mouvements et photocellule
Données électrotechniques
Consommation de courant : 60-30mA
Fréquence : 50/60Hz
Charge nominale : 120V, 50/60Hz : 8A, ballast électronique, 800W/VA, tungstène, ballast, moteur 1/4 ch - 230V, 50/60Hz : 6A/6AX, ballast électronique, ballast magnétique, 1200W/VA, moteur 1/3 ch - 277V, 50/60Hz : 5A, ballast électronique, 1200VA, moteur 1/3 ch
Raccordement du fil neutre : requis
Tension : 120/230/277 V c.a.
Normes et homologations
Homologations : peut être utilisé pour se conformer aux exigences de détection de mouvements/absences et d’exploitation de la lumière ambiante ASHRAE 90.1 et Title 24, Part 6 , UL 773A (norme relative aux mouvements), UL 924 (équipement d’urgence), homologué cUL, conforme CE, certifié NOM, conforme RoHS, conforme NY LLC48
Caractéristiques de rendement
Couverture (m2) : 450
Modèle : 180°

Utilise des circuits à infrarouge passif numériques exclusifs (élément4 ) pour moins de déclenchements intempestifs provenant de sources indésirables comme les systèmes de CVC. Une lentille de Fresnel établit des douzaines de zones de détection qui ont besoin d’une source de chaleur pour se déplacer d’une zone à une autre et déclencher le détecteur.
Adaptation automatique : les réglages du délai d’éteinte et de la sensibilité sont continuellement adaptés en fonction des habitudes des occupants.
Configurable pour la mise sous tension manuelle / mise hors tension automatique ou la mise sous tension automatique / mise hors tension manuelle.
Minuterie de délai d'éteinte : le détecteur éteindra les lumières si aucun mouvement n'est détecté pendant un délai choisi.
Mode de passage exclusif : offre des économies d’énergie accrues en ne laissant pas les lumières allumées pendant une longue période après une occupation momentanée.
Minuterie de détection erronée : (M/T) L'infrarouge recherche les mouvements et éteint les lumières après 31 minutes, ce qui empêche les déclenchements intempestifs des systèmes de CVC
Protection contre les courts-circuits à la prise
Entrée d'interrupteur manuel local exclusive sur le marché : les interrupteurs à contacts momentanés ou maintenus sont pris en charge.
La fonction Mode présentation pour la projection de diapositives ou de films permet aux boutons-poussoirs d’éteindre les lumières et de les maintenir éteintes alors que la pièce est occupée.
Délai d'éteinte réglable : 30s, 5min, 10min, 20min, 30min
Mode de vérification pour une mise en service simplifiée.
L'interrupteur manuel et la commande prioritaire d'urgence sont des circuits de classe 1 et de classe 2 . Circuits de classe 2 fournis pour plus de flexibilité
Circuits antidéfaillance exclusifs sur le marché : en cas de défaillance du produit, la fonction de retour en position fermée provoque la mise sous tension par défaut du relais, ce qui élimine tous les problèmes de sécurité des personnes.
La technologie H.I.S. (High Inrush Technology) exclusive sur le marché est conçue pour gérer les charges de ballasts électroniques à courant d’appel élevé d’aujourd’hui et offre une durabilité et un entretien inégalés.
Le relais à verrouillage mécanique 10A robuste et fiable offre une fiabilité et un rendement robustes pour tous les types de charge et permet des économies d’énergie par rapport aux relais à maintien électronique
Les lentilles sur les modèles à infrarouge se remplacent facilement et sont chromocodées en bleu (haute densité) et en rouge (portée moyenne) pour les entrepreneurs et les utilisateurs finaux afin d’identifier facilement les lentilles à partir de la base.
voyant à DEL rouge. - Clignotent lorsque le système infrarouge détecte un mouvement et durant un calibrage manuel des cellules photo-électriques; restent opaques durant une défaillance du dispositif.
Voyants à DEL jaune - Clignotent durant le mode test; restent opaques lors d’une entrée de gestion d’immeubles/urgence.
Voyants à DEL bleu - Clignote pour indiquer une commande prioritaire de cellule photo-électrique.
