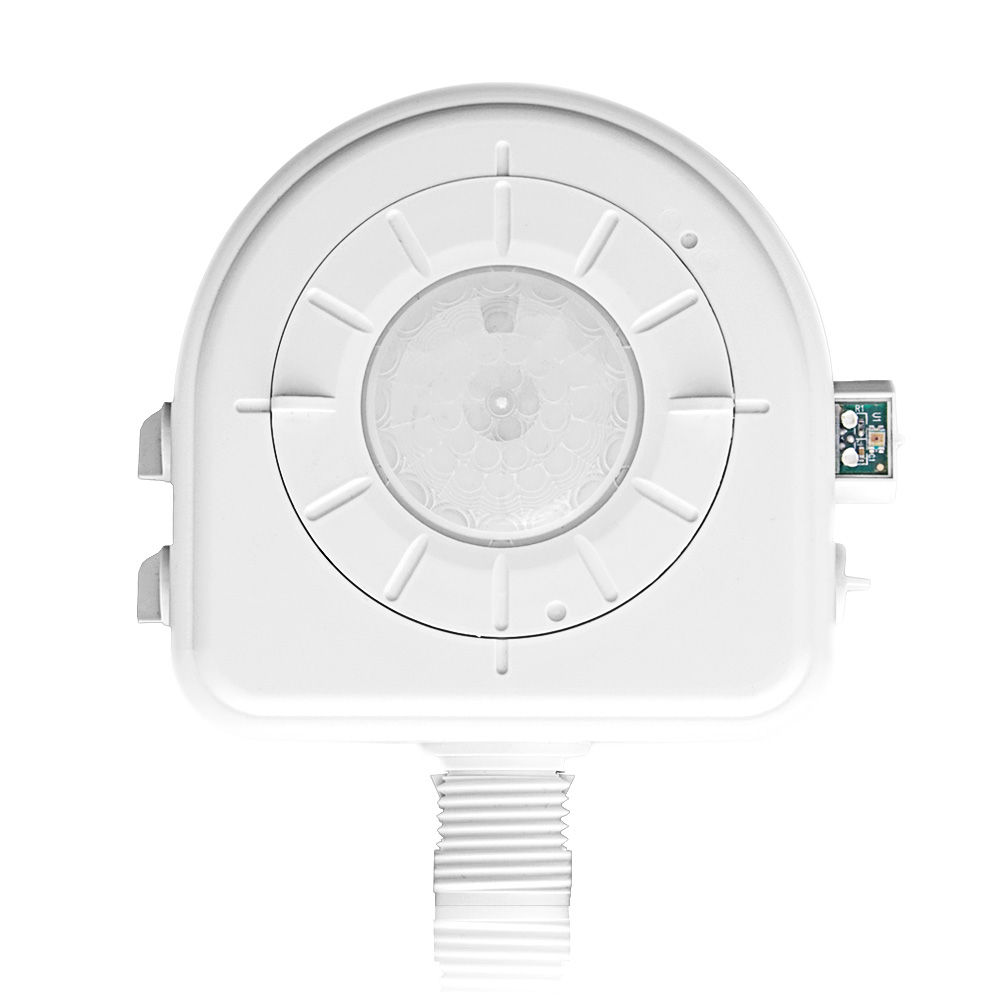

Détecteur de mouvements, infrarouge passif, montage sur luminaire, plafond élevé avec photorécepteur, 24V, 20mA, blanc
OSFHP-ILW
Commande d’éclairage de détecteur de mouvements à infrarouge passif pour luminaires surélevés avec photocellule (détecteur de lumière), Consommation de courant : 20mA, 24V, conforme au titre 24 , conforme à la norme ASHRAE 90.1
Qu’ils soient employés dans le cadre d’une nouvelle construction ou d’une réfection, installés en usine ou sur le terrain, les détecteurs pour luminaires de Leviton se posent rapidement et facilement et procurent des économies d’énergie immédiates en n’allumant automatiquement l’éclairage que quand l’espace qu’ils contrôlent est occupé. Technologie fiable à infrarouge passif (IRP) qui détecte les occupations...
Commande d’éclairage de détecteur de mouvements à infrarouge passif pour luminaires surélevés avec photocellule (détecteur de lumière), Consommation de courant : 20mA, 24V, conforme au titre 24 , conforme à la norme ASHRAE 90.1
Qu’ils soient employés dans le cadre d’une nouvelle construction ou d’une réfection, installés en usine ou sur le terrain, les détecteurs pour luminaires de Leviton se posent rapidement et facilement et procurent des économies d’énergie immédiates en n’allumant automatiquement l’éclairage que quand l’espace qu’ils contrôlent est occupé. La technologie à infrarouge passif (IRP) fiable détecte les mouvements et le délai variable, jusqu’à 30 minutes, est accessible à l’utilisateur sans alimentation, outils ou démontage, et permet le réglage idéal en fonction des besoins de l’application. Des lentilles pour plafonds à hauteur normale ou élevée sont incluses avec le capteur, ce qui lui permet de couvrir une gamme d'applications. Des fonctions d'autocalibration en ajustent également le niveau en fonction de l'intensité de l'éclairage naturel. Après les réglages initiaux, le détecteur ne nécessite aucun autre ajustement et entre immédiatement en mode d'exploitation de la lumière ambiante; il maximise ainsi les économies d'énergie en allumant ou en éteignant le luminaire raccordé en fonction de la lumière naturelle et des mouvements des occupants. L'OSFHP comprend un détecteur de lumière ambiante actif et commande une charge unique (également disponible dans un modèle à basse tension 24V )
Vous avez une question sur un
détecteur de mouvements ou d’absences?(ouvre dans un nouvel onglet)
Communiquez avec nous pour en savoir plus.(ouvre dans un nouvel onglet)
Renseignements sur les produits
-
10/08/2023 View(s’ouvre dans un nouvel onglet)
-
10/08/2023 View(s’ouvre dans un nouvel onglet)
-
10/08/2023 View(s’ouvre dans un nouvel onglet)
-
10/08/2023 View(s’ouvre dans un nouvel onglet)
-
12/21/2023 View(s’ouvre dans un nouvel onglet)
-
12/21/2023 View(s’ouvre dans un nouvel onglet)
-
12/21/2023 View(s’ouvre dans un nouvel onglet)
-
12/21/2023 View(s’ouvre dans un nouvel onglet)
-
12/21/2023 View(s’ouvre dans un nouvel onglet)
-
12/21/2023 View(s’ouvre dans un nouvel onglet)
-
12/21/2023 View(s’ouvre dans un nouvel onglet)
-
12/21/2023 View(s’ouvre dans un nouvel onglet)
-
02/12/2024 View(s’ouvre dans un nouvel onglet)
-
12/21/2023 View(s’ouvre dans un nouvel onglet)
-
12/21/2023 View(s’ouvre dans un nouvel onglet)
-
12/21/2023 View(s’ouvre dans un nouvel onglet)
-
12/21/2023 View(s’ouvre dans un nouvel onglet)
Garantie
Garantie : limitée 5-Year
Spécifications mécaniques
Couleur : blanc
Qualité : commerciale
Type de montage : montage sur luminaire
Configuration de montage du détecteur : externe
Size : Height 4.44" (112.78mm), Width 4.34" (110.24mm), Depth 1.58" (40.13mm)
Normes et homologations
Homologations : UL 916, CSA 22.2 no 205 M1983, certifié FCC, peut être utilisé pour se conformer aux exigences de détection de mouvements du titre 24, partie 6
Conforme au titre 24 : oui
Caractéristiques de rendement
Couverture (m2) : 8-40 pi
Modèle : 360°
Caractéristiques
Application : entrepôts, installations de fabrication, production, zones industrielles, applications à plafond élevé
Mise en service : manuel
Montage : montage sur luminaire
Gamme de produits : OSFHP
Technologie du détecteur : infrarouge passif (IRP) et photocellule
Type de détecteur : présence et photocellule
Délai d'éteinte : 30s-30m
Type
Type de produit : détecteur de mouvements et photocellule
Conditions environnementales
Environnement : intérieur
Humidité relative : 0à 90 % sans condensation
Plage de températures de stockage : -40° à 160°F (-40° à 71°C)
Données électrotechniques
Fréquence : 50/60Hz
Charge nominale : ballasts fluorescents : 800VA à 120VAC ballasts 1000VA à 230VAC ballasts 1200VA à 277VAC ballasts 1500VA à 347VAC ballasts 2000VA à 480VAC ballasts Moteur : charge de 1/4 ch à 120V compatible avec les ballasts électroniques et magnétiques, transformateurs électroniques et magnétiques à basse tension.
Raccordement du fil neutre : requis
Tension : 24 V c.c.
Câblage : ligne-noir, charge-rouge, neutre-blanc
- Photorécepteur rotatif : peut être orienté de manière à offrir le meilleur rendement de détection de la lumière venant du haut, du bas ou des côtés.
- Calibration automatique : réglé sur la calibration automatique, le photorécepteur mesure le niveau d’éclairage le plus bas de l’installation avec toutes les lumières allumées pendant 24 heures pour déterminer le point de consigne d’éclairage naturel
- Calibration manuelle : permet d'optimiser les économies d'énergie en réglant manuellement le point de consigne d'exploitation de la lumière du jour.
- Rendement de la lumière ambiante : algorithmes de conception améliorés pour s’assurer que les lumières ne fonctionneront pas pendant la couverture nuageuse ou les niveaux d’éclairage variables. (Pas plus de lumière naturelle = la charge s’éteint en +/- 5 minutes, retour de lumière naturelle = la charge s’allume +/- 1 minute).
- Réglage rapide et simple : l'OSFHP ne requiert pas d'alimentation pour régler le délai d'éteinte, ce qui permet d'économiser un temps précieux pendant l'installation - Charge 1 = 30s-30m - Charge 2 = 30s-infinity (débute après l'expiration de la charge 1)
- Mise à l'essai rapide et simple : l'OSFHP se met sous tension instantanément en 5 secondes. Lors de la mise sous tension initiale, le relais est fermé, ce qui permet de réduire la main-d'œuvre requise pour effectuer les essais en quelques secondes.
- Mémoire en cas de pannes de courant : pour des raisons de sécurité et d'économie d'énergie, les dispositifs reviennent à leur dernier état enregistré à la suite d'une panne de courant.
- Installation simple et rapide : le détecteur OSFHP s’installe facilement sur des luminaires individuels à l’aide des débouchures standard 1/2” et de la fonction d’enclenchement rapide qui élimine le temps de serrer le contre-écrou. Les fils de sortie 42” réduisent le temps et les matériaux de connexion du ballast. Il suffit ensuite d'effectuer les raccordements dans le compartiment de ballast et d'installer la lentille convenant aux besoins de l'application. Idéal pour les entrepôts, les usines de fabrication, les entrepôts frigorifiques, ainsi qu'à tout autre endroit où les plafonds sont particulièrement élevés.
- Circuits de passage à zéro : le relais utilise des circuits de passage à zéro pour procurer un rendement fiable et durable
- Range and coverage: the 360° high-bay PIR lens provides a 2:1 spacing to mounting height coverage under 25 ft. mounting and a 1.5:1 for heights up to 40 ft. mounting. La lentille à socle bas 360° offre un 2:1 espacement pour couvrir la hauteur de montage pour un montage de 8 pi à 20 pi.
- LED: super bright green LED indicates occupancy detection and can be seen at 40 feet
- Protection contre les fausses détections : la technologie éconergétique employée par les modèles OSFHP fait en sorte que les luminaires ne s'allument que quand on en a besoin.
- mx307742
- us8446102
- us8461503
Cette liste n'est fournie qu'à des fins de marquage de brevet. Un effort de bonne foi est fait pour veiller à l’exactitude et à l’exhaustivité de cette liste. Aucune conclusion fondée en droit ne doit être tirée à la suite de l’omission d’un brevet dans cette liste.
