Conditions environnementales
Température de fonctionnement : 32° à 104°F (0° à 40°C)
Humidité relative : 20à 90 % sans condensation
Plage de températures de stockage : 14° à 185°F (-10° à 85°C)
Caractéristiques
Application : bureaux privés et exécutifs, salles de conférence, salles de classe, toilettes, zones de stockage, zones de formation, salles multimédias, centres de garde de jour, salons, réfections, commutation à deux niveaux ou A/B, commutation à emplacements multiples
Couleur : amande pâle
Qualité : commerciale
Montage : interrupteur mural
Gamme de produits : OSSMD
Technologie du détecteur : multitechnologie : infrarouge passif (IRP)/ultrasons (É.-U.)
Type de détecteur : présence
Délai d'éteinte : 30s-30m
Garantie
Garantie : limitée 5-Year
Type
Type de produit : détecteur de mouvements
Spécifications mécaniques
Type de montage : interrupteur mural
Type de relais : relais double
Size : Height 4.06" (103.2mm), Width 1.75" (44.4mm), Depth 1.83" (47mm), Install Depth 1.35" (34.4mm), Install Height 2.06" (66.2mm)
Type d’interrupteur : unipolaire, deux relais
Caractéristiques de rendement
Couverture (m2) : 2400
Modèle : 180°
Conforme à la norme USMCA : oui
Normes et homologations
Homologations : homologué ETL/cETL, CSA, FCC et NOM. Peut être utilisé pour se conformer aux exigences IECC, ASHRAE 90.1et Title 24, Part 6 en matière de détection de mouvements/d’absences
Conforme au titre 24 : oui
Données électrotechniques
Fréquence : 50/60Hz
Charge nominale : relais primaire : DEL :10A à 120V 10A à 277V charges fluorescentes : 1200VA à 120V 2700VA à 277V charges à incandescence : 800W à 120V - Relais secondaire : DEL :10A à 120V 10A à 277V charges fluorescentes : 800VA à 120V 1200VA à 277V charges à incandescence : 800W à 120V Moteur : 1/4 ch
Raccordement du fil neutre : non requis
Consommation : 120V 140mW, 277V 360mW
Tension : 120/230/277 V c.a.
Câblage : relais primaire : fils de calibre 16 AWG : ligne : noir, charge : bleu, terre : vert, blanc : neutre (le cas échéant) - Relais secondaire : fils de contact isolés de calibre 16 AWG : (2) rouge

Offre une commande d’éclairage automatique pour deux bandes séparées d’éclairage pour charges fluorescentes, à incandescence et à basse tension.
Le second relais est une mise sous tension manuelle seulement avec un délai d’éteinte maximal de 30 minutes pour des économies d’énergie maximales afin de se conformer au titre 24de la CEC.
S’installe dans une boîte murale à dispositif unique standard et remplace deux interrupteurs muraux unipolaires pour une installation facile et rapide; connexion neutre et de mise à la terre nécessaire pour OSSMD-MD. L’OSSMD-GD ne nécessite pas une connexion neutre à l’installation.
La conception discrète élimine l’apparence envahissante de « dispositif de balayage ». L'élégance des plaques murales Decora met en valeur tous les décors avec une esthétique douce; utilise des plaques murales Decora et se marie bien avec la gamme populaire de dispositifs de câblage Decora de Leviton.
Le champ de vision180° offre une couverture d’environ 2400 pi2, convient à une variété de zones commerciales.
Les boutons-poussoirs pratiques offrent à tout moment une commutation de lumière de mise sous tension/hors tension manuelle pour chaque charge.
La lentille segmentée Fresnel offre une sensibilité et une performance optimales. Conçu pour un vaste lieu à « mouvement mineur » où même les moindres mouvements de corps seront détectés.
Lentille à infrarouge passif résistant au vandalisme.
Le champ de vision horizontal (infrarouge) réglable peut être réglé entre 180° et 60° arcs en utilisant des obturateurs intégrés situés de chaque côté de la lentille. Aucun ruban-cache n'est nécessaire.
Mode de mise sous tension manuelle/hors tension automatique pour les installations où la mise sous tension manuelle est requise, mais la mise hors tension automatique est toujours souhaitée pour les économies d’énergie CEC Title 24 .
Pour se conformer à la norme CEC Title 24, le témoin à DEL clignote lorsque le détecteur détecte des mouvements pour vérifier que la détection est active. Clignotements verts pour la détection d’ultrasons, clignotements rouges pour la détection d’infrarouge.
Réglage du délai d'éteinte de 30 secondes (pour le test de marche), de 10 minutes, de 20 minutes et de 30 minutes. permet de personnaliser le fonctionnement du détecteur pour maximiser les économies d'énergie.
Le photorécepteur mesure l’éclairage ambiant dans la chambre lorsqu’il détecte pour la première fois des mouvements et laisse les lampes éteintes (maintenues éteintes) s’il y a assez de lumière dans la chambre ou allume les lampes connectées au premier relais s’il n’y a pas assez de lumière dans la chambre.
La technologie auto-adaptative élimine les rappels pour réglage. Les réglages du délai d’éteinte et de la sensibilité sont adaptés en permanence aux modèles d’occupant pour une utilisation en mode d’adaptation automatique.
Le mode de passage exclusif offre des économies d’énergie accrues lorsque les lampes ne sont pas laissées ALLUMÉES pendant une longue période après une occupation momentanée uniquement.
Le mode non adaptatif désactive le délai d’éteinte à réglages automatiques et le mode de passage dans les applications où ces caractéristiques ne sont pas désirées. Le réglage manuel en option pour les réglages du délai d’éteinte permet de personnaliser des réglages pour maximiser les économies d’énergie.
Confirmation d'absence; lorsque le délai d'éteinte est écoulé, une confirmation d'absence de 30-second existe pour rallumer les relais.
Circuit de détection erronée.
La technologie à ultrasons offre une excellente sensibilité aux mouvements mineurs.
Capacité de désactiver l’infrarouge passif ou les ultrasons pour plus de flexibilité.
La caractéristique du mode de présentation pour les présentations de films ou de diapositives permet aux boutons-poussoirs d’ÉTEINDRE les lampes et de les maintenir ÉTEINTES lorsque la chambre est occupée.
Stabilité à courant d’appel élevé exclusive à Leviton (H.I.S.) Circuits. Spécialement conçu pour gérer les charges de ballasts électroniques à courant d’appel élevé d’aujourd’hui en plus d’offrir une durabilité et un entretien inégalés.
Une unité peut être utilisée pour l’éclairage 120V à 277V . Compatible avec les ballasts électroniques et magnétiques.
Relais de commutation au passage à zéro réel de la courbe d'alimentation c.a., prolongeant la durée utile des contacts et assurant la compatibilité avec les ballasts électroniques.

mx303643
us8115626
us8502660

Cette liste n'est fournie qu'à des fins de marquage de brevet. Un effort de bonne foi est fait pour veiller à l’exactitude et à l’exhaustivité de cette liste. Aucune conclusion fondée en droit ne doit être tirée à la suite de l’omission d’un brevet dans cette liste.

Bienvenue

Langue

SOLUTIONS

MARCHÉS

LITÉRATURES

PARTENAIRES

RESSOURCES

SOCIÉTÉ

Bienvenue

Langue

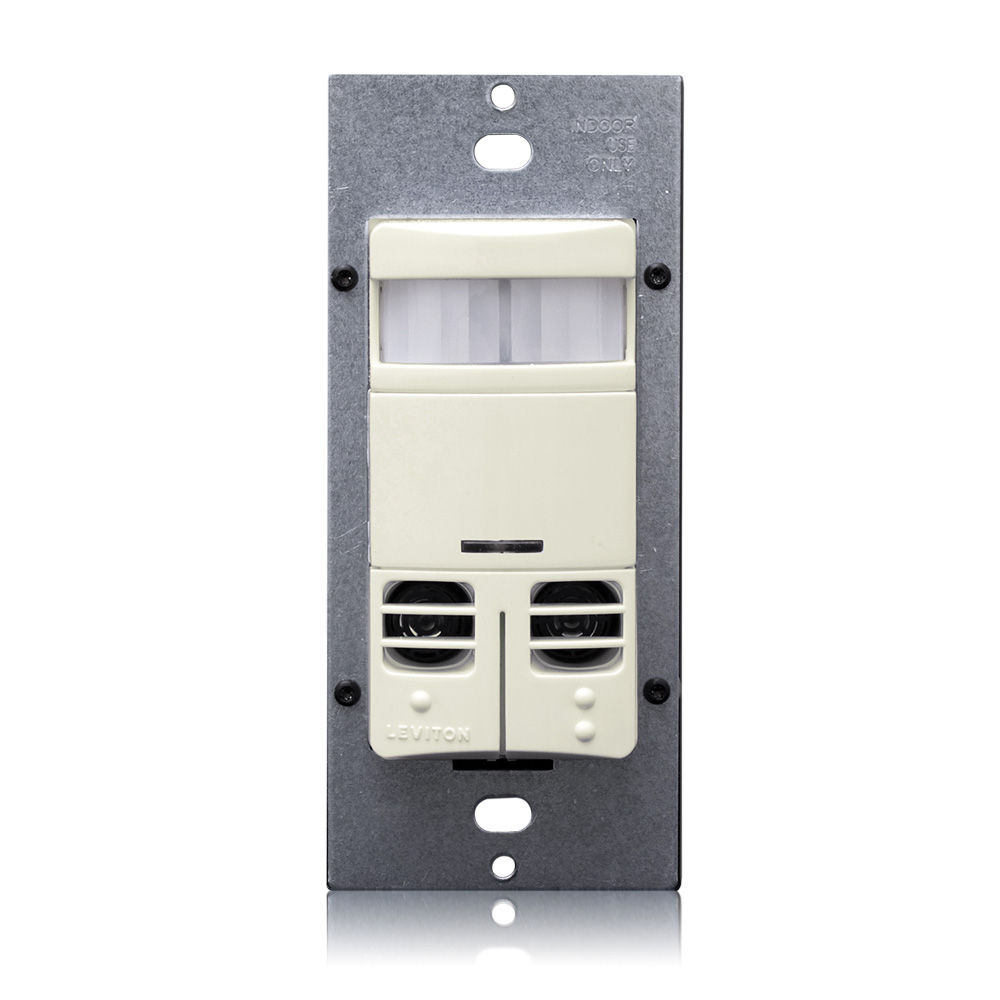

Détecteur de mouvements, multitechnologie (détecteur infrarouge/à ultrasons), interrupteur mural, deux relais, 2400SF, 120-277V, sans neutre, amande pâle, Decora®
