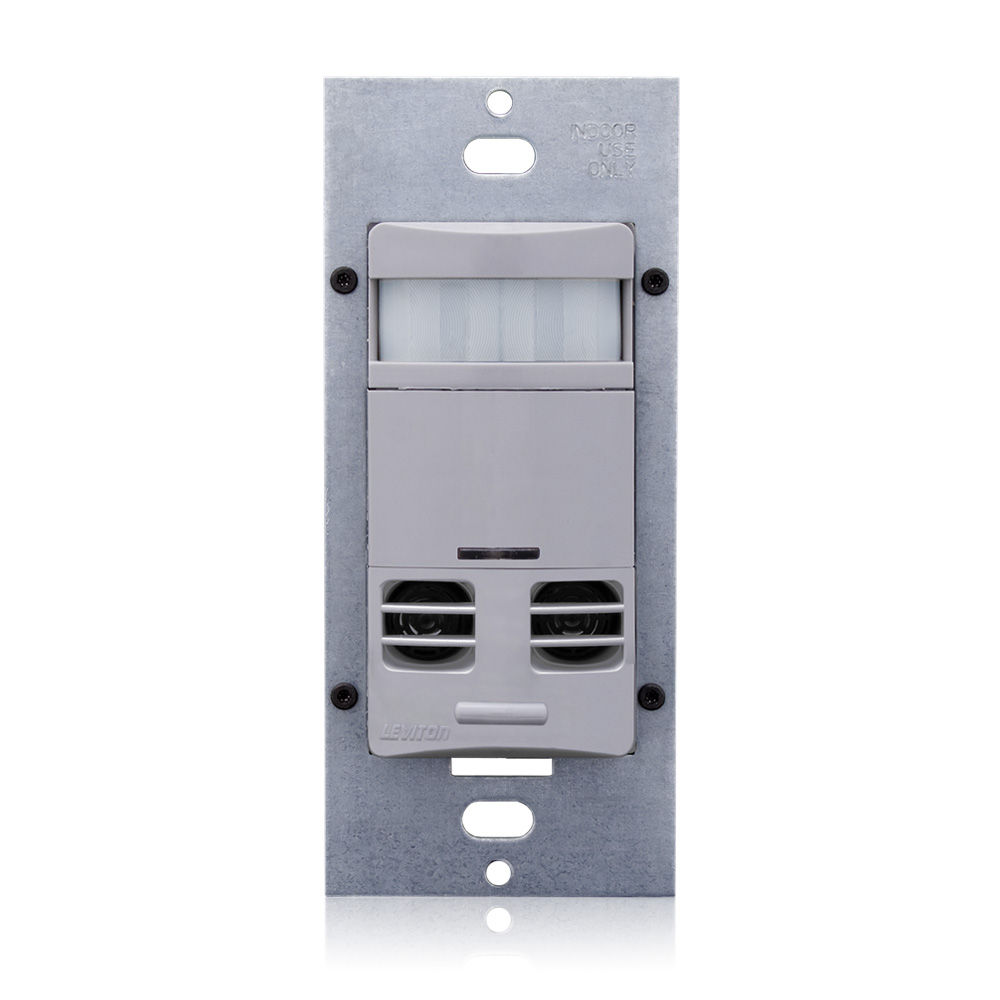

Détecteur de mouvements, multitechnologie (détecteur à infrarouge passif/à ultrasons), interrupteur mural, 2400SF, 120-277V, gris, auto-adaptatif, Decora®

OSSMT-MDG

Détecteur de mouvements multitechnologique à boîte murale avec commande d’éclairage par fil neutre, 120/208/220/230/240/277v, 50/60Hz, conforme au titre 20/24 de la CEC, délai d’éteinte de 30s-30m , commande prioritaire d’éclairage ambiant, réglage automatique, configurable sur le terrain, conforme à la norme USMCA. Couleur : gris

L’interrupteur-détecteur mural multitechnologie OSSMT Decora de Leviton permet d’offrir une commande d’éclairage automatique dans le cadre des économies d’énergie et un confort dans diverses applications commerciales. Un détecteur de mouvements de boîte murale...

Couleur : Gris

Points de vente

Ajouter à la liste de projets

Soutien produits

Code UPC : 078477279403

Pays d’origine : Chine

Renseignements sur les produits

Mise à jour

(s’ouvre dans un nouvel onglet)

Decora_Multi-Technology_Wall_Switch_Occupancy_Sensor_OSSMT_Data_Sheet_Occupancy_Sensors(s’ouvre dans un nouvel onglet)

12/21/2023 View(s’ouvre dans un nouvel onglet)

Mise à jour

Caractéristiques
Application : réfection, bureaux privés et exécutifs, salles de conférence, aires de stockage, toilettes, salles de classe, salons, aires de formation, commutation à emplacements multiples (semblable à 3-way)
Couleur : gris
Qualité : commerciale
Montage : interrupteur mural
Gamme de produits : OSSMT
Technologie du détecteur : multitechnologie : infrarouge passif (IRP)/ultrasons (É.-U.)
Type de détecteur : présence
Délai d'éteinte : 30s-30m
Garantie
Garantie : limitée 5-Year
Données électrotechniques
Fréquence : 50/60Hz
Charge nominale : à incandescence/au tungstène : 800W à 120V - Fluorescent : 1200VA à 120V 2700VA à 277V, 1500VA à 347V - Moteur : 1/4 ch à 120V
Raccordement du fil neutre : requis
Consommation électrique : U/S et IRP : 120V 390mW, 277V 480mW, 347V 500mW - IRP seulement : 120V 190mW, 277V 270mW, 347V 350mW
Tension : 120-277 V c.a.
Câblage : ligne - Noir, charge - Bleu, terre - Vert, neutre - Blanc
Spécifications mécaniques
Type de montage : interrupteur mural
Size : Height 4.06" (103.12mm), Width 1.75" (44.45mm), Depth 1.85" (46.99mm), Install Depth 1.35" (34.37mm), Install Height 2.65" (67.26mm)
Type d’interrupteur : unipolaire
Type
Type de produit : détecteur de mouvements
Conditions environnementales
Température de fonctionnement : 0°C à 40°C
Humidité relative : 20à 90 % sans condensation
Plage de températures de stockage : 14° à 185°F (-10° à 85°C)
Normes et homologations
Homologations : UL/cUL
Conforme au titre 24 : oui
Conforme à la norme USMCA : oui
Caractéristiques de rendement
Couverture (m2) : 2400
Modèle : 180°

Installation simple et rapide : entre dans une boîte murale standard et remplace un interrupteur mural unipolaire; options neutre et non neutre disponibles. Il peut en outre être groupé avec d'autres unités sous une plaque à interrupteurs multiples.
La conception discrète élimine l’apparence envahissante de « dispositif de balayage ». L'élégance des plaques murales Decora met en valeur tous les décors avec une esthétique douce; utilise des plaques murales Decora et se marie bien avec la gamme populaire de dispositifs de câblage Decora de Leviton.
Les boutons-poussoirs pratiques offrent à tout moment une commutation de lumière de mise sous tension/hors tension manuelle.
La lentille segmentée Fresnel offre une sensibilité et une performance optimales. Conçu pour un vaste lieu à « mouvement mineur » où même les moindres mouvements de corps seront détectés.
Lentille à infrarouge passif résistant au vandalisme.
Champ de vision horizontal réglable (l'infrarouge peut être réglé entre 180° et 60° arcs en utilisant des obturateurs intégrés situés de chaque côté de la lentille). Aucun ruban-cache n’est nécessaire.
Mode de mise sous tension manuelle/hors tension automatique pour les installations où la mise sous tension manuelle est requise, mais la mise hors tension automatique est toujours souhaitée pour les économies d’énergie CEC Title 24 .
Pour se conformer à la norme CED Title 24, le témoin à DEL clignote lorsque le détecteur détecte des mouvements pour vérifier que la détection est active. Clignotements verts pour la détection d’ultrasons, clignotements rouges pour la détection d’infrarouge.
Délai : le délai d'éteinte est réglé à 30 minutes en mode d'autoréglage. Quatre réglages de délai d'éteinte sont offerts : 30-seconds (à des fins de test de marche seulement), 10, 20et 30 minutes pour une heure fixe et une adaptation automatique. La DEL clignote lorsque le bouton de réglage est mis sur la valeur de délai indiquée.
Reconnaissance d’éclairage ambiant : le photorécepteur intégré empêche les lampes de s’allumer lorsque la pièce est suffisamment éclairée par la lumière naturelle.
Technologie auto-adaptative : elle élimine les rappels pour réglage. Les réglages du délai d’éteinte et de la sensibilité sont adaptés en permanence aux modèles d’occupant pour une utilisation en mode d’adaptation automatique.
Le mode de passage exclusif offre des économies d’énergie accrues lorsque les lampes ne sont pas laissées ALLUMÉES pendant une longue période après une occupation momentanée uniquement.
Confirmation d'absence : lorsque le délai d'éteinte est écoulé et que les relais s'éteignent, une confirmation d'absence de 30 secondes (OSSMT-G) ou de 40 secondes (OSSMT-M) existe pour les rallumer.
Circuit de détection erronée.
Sensibilité aux mouvements de faible amplitude : détection ultrasonique offrant une excellente sensibilité aux petites fluctuations.
Capacité de désactiver les ultrasons (OSSMT-M). Pour plus de flexibilité, OSSMT-G a la capacité de désactiver à la fois les infrarouges passifs et les ultrasons.
Fonction du mode de présentation : pour les présentations de films ou de diapositives, elle permet aux boutons poussoirs d’éteindre les lampes et de les maintenir ainsi lorsque la chambre est occupée.
Circuit à stabilité de courant d’appel élevé exclusif à Leviton. Spécialement conçu pour gérer les charges de ballasts électroniques à courant d’appel élevé d’aujourd’hui en plus d’offrir une durabilité et un entretien inégalés.
Interrupteurs de relais à véritable passage par zéro au point de passage par zéro de la courbe d’alimentation c.a. pour garantir une durée de vie maximale du contacteur et une compatibilité avec les ballasts électroniques.
