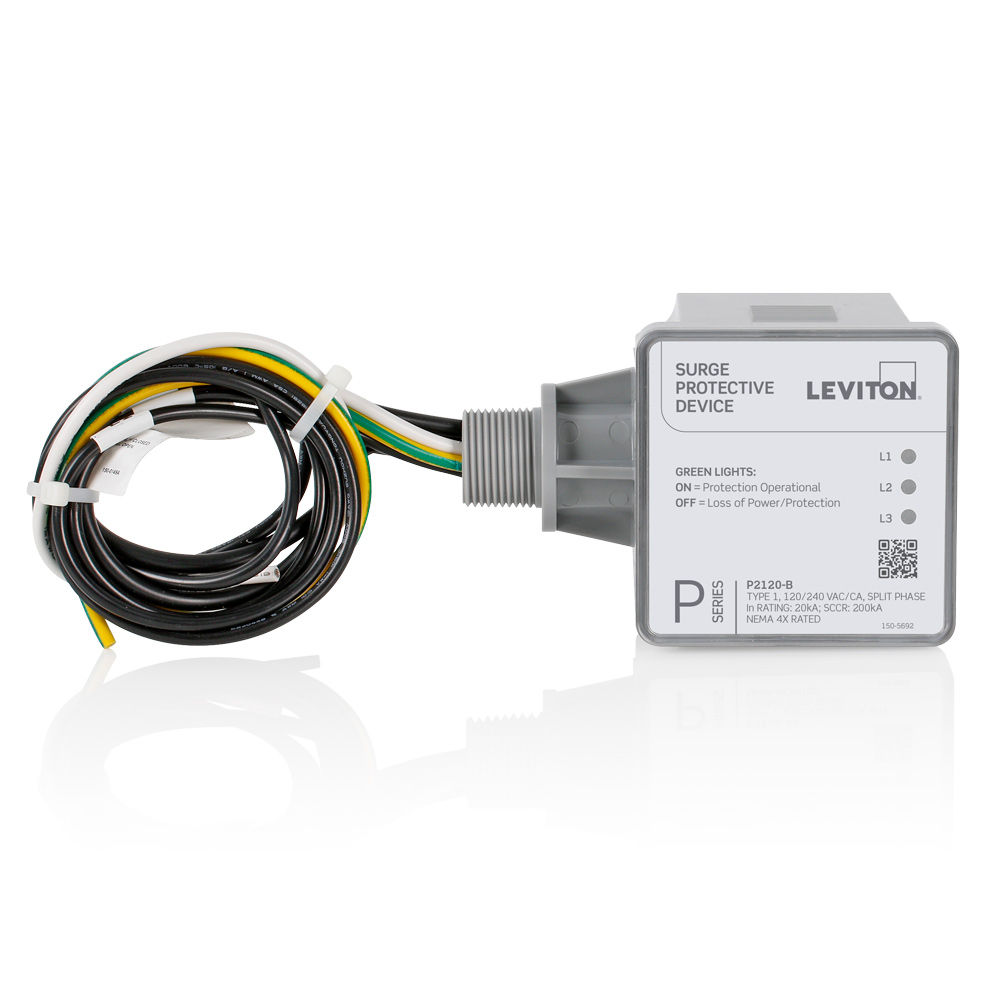

Dispositif de protection contre les surtensions transitoires de type 1, 120/240 V c.a., phase divisée
P2120-B
P Series Type 1 Surge Panel, 120/240 VAC, Split Phase, Max Surge Current Rating of 25kA per Mode/50kA per Phase, 200kA Short Circuit Current Rating (SCCR), 20kA I-nominal (ln) Rating, NEMA 4X Rated Enclosure, Thermally Protected MOVs, VPR Performance Data = L-N: 700, L-G: 1200, N-G: 600, Maximum Continuous Operating Voltage (MCOV): 180, Plastic Enclosure, LED Status Monitoring, Audible Alarm, UL 1449 Listed
Protection contre les surtensions transitoires de Leviton...
P Series Type 1 Surge Panel, 120/240 VAC, Split Phase, Max Surge Current Rating of 25kA per Mode/50kA per Phase, 200kA Short Circuit Current Rating (SCCR), 20kA I-nominal (ln) Rating, NEMA 4X Rated Enclosure, Thermally Protected MOVs, VPR Performance Data = L-N: 700, L-G: 1200, N-G: 600, Maximum Continuous Operating Voltage (MCOV): 180, Plastic Enclosure, LED Status Monitoring, Audible Alarm, UL 1449 Listed
Les dispositifs de protection contre les surtensions transitoires (DST) de Leviton détournent les transitoires de tension ou les surtensions transitoires dommageables de l’équipement électronique
Conçue pour les applications résidentielles et commerciales légères, la série P offre une protection en configurations monophasées, divisées ou triphasées
Conforme au code – en 2020, l’article 230.67 des mises à jour du National Electrical Code® (NEC) exigeait que tous les services fournissant des logements soient fournis avec un dispositif de protection contre les surtensions transitoires (DST), comme partie intégrante de l’équipement ou situé immédiatement à côté. Le DLST doit être de type 1 ou 2 . Le code 2023 a étendu les exigences aux unités dortoirs, chambres d’invités et suites d’hôtels et motels, ainsi qu’aux zones de maisons de soins et d’établissements de soins limités utilisés exclusivement comme chambres de repos pour les patients
ANSI/IEEE : C-62.41.1-2002, C-62.41.2-2002 et C-62.45-2002
CSA : CSA C22.2 No. 269.1-17, 2017-02
California Prop 65 : conforme
National Electric Code (NEC) : 285
Portée : conforme
RoHS : conforme
UL : 1449 5th Edition : 2021, cULus
Garantie
Garantie : limitée 5-Year
Données de performance
Courant nominal de décharge : 20kA
Modes de protection : mode de protection réduit (L-N, N-G)
Télésurveillance : contacts secs de forme C, 240V, 2A
VPR L-G : 1200V
VPR L-L : 1200V
VPR L-N : 700V
VPR N-G : 600V
Données électrotechniques
Type de connexion : calibre12 AWG
Fréquence : 50/60Hz
MCOV : 180V
Valeur nominale de disjoncteur recommandée : 20A
Courant nominal de court-circuit : 200kA
Technologie de protection contre les surtensions transitoires : MOV thermiquement protégés
Type 1 :
Configuration de la tension : phase divisée 120/240 V c.a./CA
Logement
Couleur : gris
Connector : 3/4" NPT Side Mount Nipple
Dimensions : 5.02" x 2.93" x 3.25"
Matériau du logement : polycarbonate
Montage : en saillie
Valeur nominale NEMA : NEMA 4X
Conditions environnementales
Plage d’humidité : 0 à 95 % sans condensation
Température de stockage : -49°F à 140°F (-45°C à 60°C)
Caractéristiques
Sectionneur : non
Filtrage : non
Modules remplaçables : non
Série : série P
Compteur de surtensions : non
