Conditions environnementales

Température de fonctionnement : -40°C à 60°C

Caractéristiques

Couleur : gris

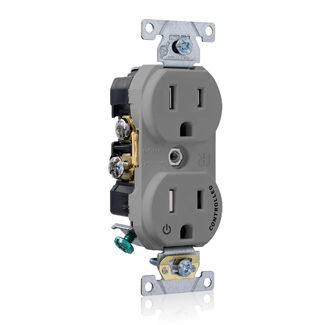

Type de dispositif : prise double

Caractéristique : circuit divisé, une prise marquée contrôlée|Inviolable|Face lisse

Qualité : qualité commerciale spécifiée

NEMA : 5-15R

Puissance nominale (c.a.)

À la tension nominale : 1/2 ch

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Accom. de borne : 14-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : à câblage arrière ou latéral

Type de fil : fil plein ou toronné

Matériaux

Corps : polypropylène

Face : polypropylène

Attaches de mise à la terre : laiton

Vis de mise à la terre : laiton 8-32

Contacts de ligne : double tampon en laiton 0,031 Épaisseur

Strap Material : Brass .050"

Collier de borne : laiton

Bornes à vis : laiton 10-32

Données électrotechniques

Intensité : 15 A

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : mise à la terre autonome

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Garantie

Garantie : limitée 10 an

Normes et homologations

ANSI : C-73

Normes applicables : UL 498, CSA C22.2 no 42

Certification/homologation : UL, CSA, NOM-ANCE

NEMA : WD-1 et WD-6
