Conditions environnementales

Inflammabilité : homologué V-2 selon UL 94

Température de fonctionnement : -40°C à 75°C

Caractéristiques

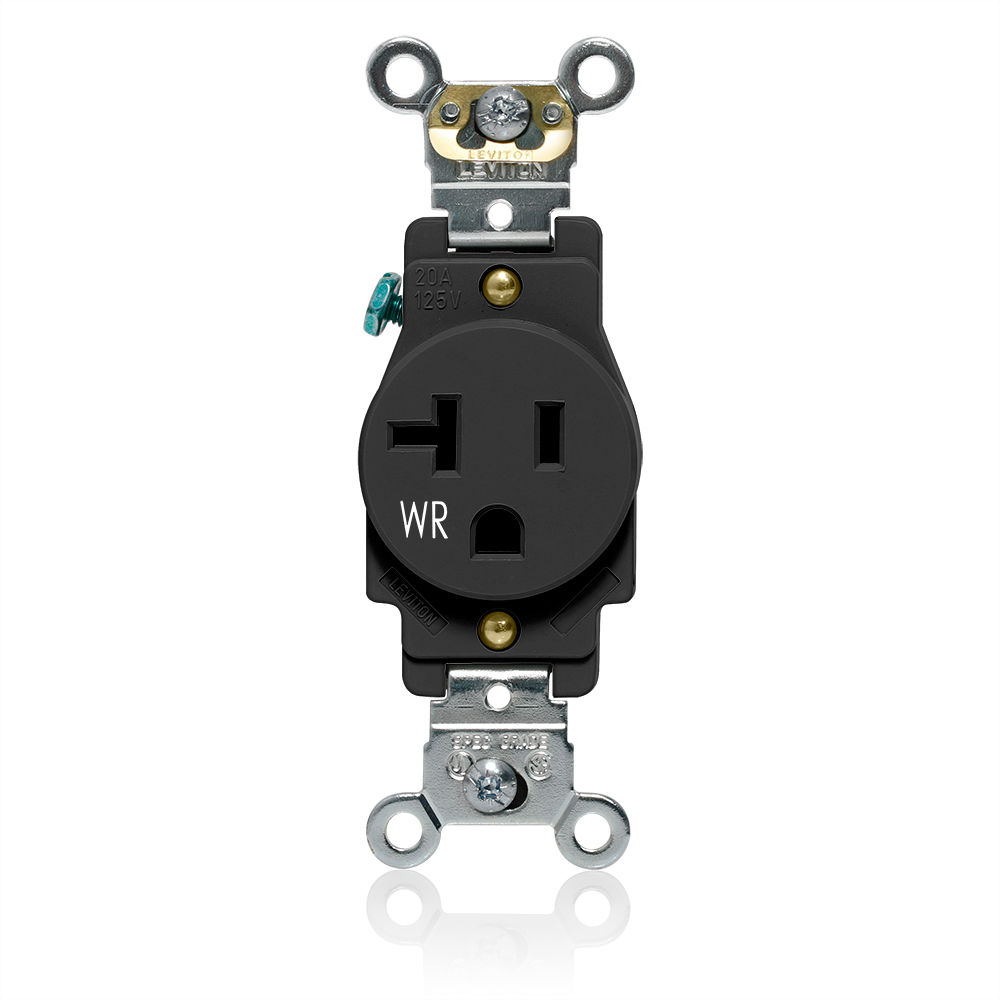

Type de dispositif : prise simple

Caractéristique : intempérisé, face lisse, conforme à la norme RoHS

Qualité : qualité industrielle spécifiée robuste

NEMA : 5-20R

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Couple de serrage des bornes à vis : 14-18 po-lb

Terminaison : à câblage arrière et latéral

Calibre du fil : calibre14-#10 AWG massif ou toronné

Garantie

Garantie : limitée 10 an

Données électrotechniques

Intensité : 20 A

Interruption de courant : certifié pour le courant et la tension nominales complets

Tension diélectrique : 2000 V c.a.

Mise à la terre : mise à la terre autonome

Puissance nominale : 1 ch

Pôle : 2

Hausse de température : maximum 30°C

Tension : 125 V c.a.

Câblage : 3

Normes et homologations

NEMA : WD-1 et WD-6

Normes et homologations : UL 948, CSA C22.2 no 42, Spécifications fédérales WC-596, NOM

Matériaux

Corps : nylon

Face : nylon

Attaches de mise à la terre : laiton

Contacts avec la terre : laiton

Vis de mise à la terre : laiton no8

Line Contacts : Brass Triple Wipe 0.031"

Vis de montage : acier inoxydable no6

Bride de montage : acier nickelé

Colliers de borne : laiton

Vis de borne : laiton no10
