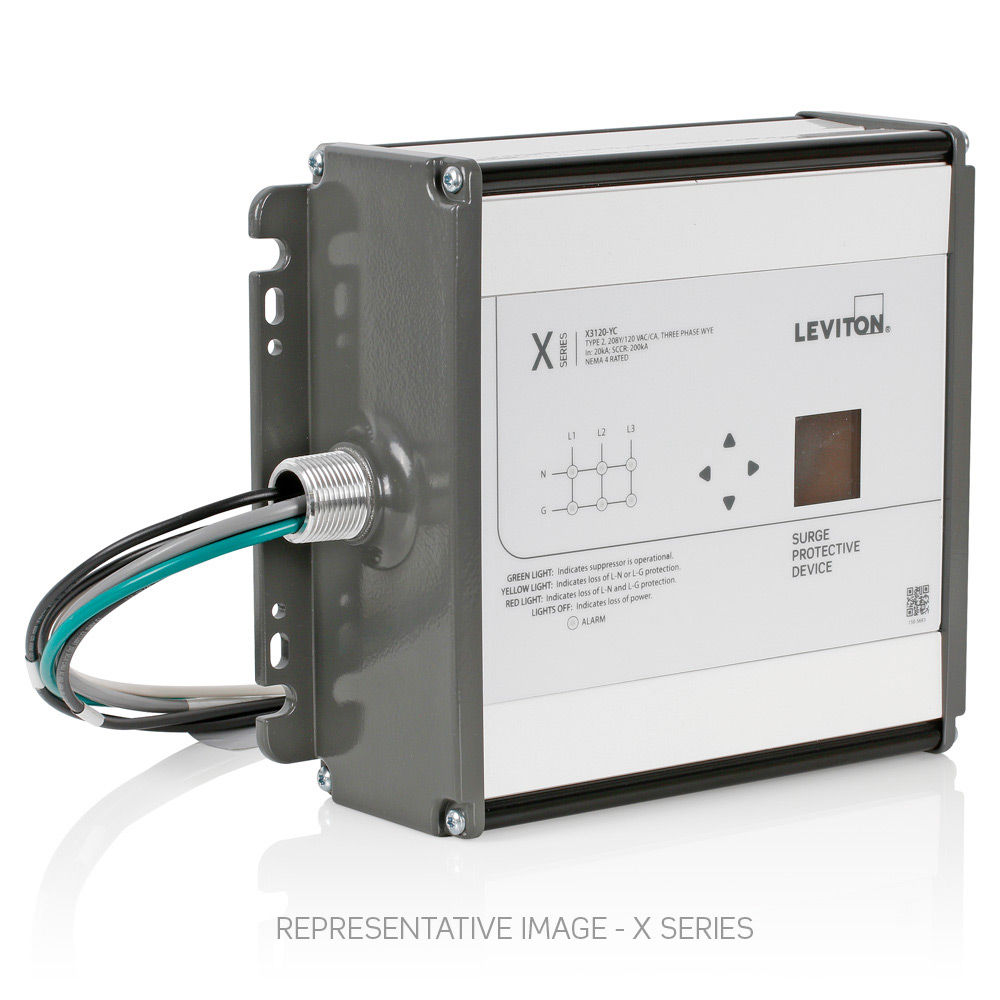

Type 2 Surge Protective Device, 208Y/120 VAC, Three Phase WYE
X3120-YC
X Series Type 2 Surge Panel, 208Y/120 VAC, Three Phase WYE, Max Surge Current Rating of 200kA per Mode/400kA per Phase, 200kA Short Circuit Current Rating (SCCR), 20kA I-nominal (ln) Rating, NEMA 4 Rated Enclosure, Thermally Protected MOVs, VPR Performance Data = L-N: 600, L-G: 600, N-G: 600, L-L: 1000, Maximum Continuous Operating Voltage (MCOV): 150V/300V, Plastic Enclosure, LED Status Monitoring, Audible Alarm, Surge/TOV Counter with Time & Date Stamp, UL 1449 Listed, U...
X Series Type 2 Surge Panel, 208Y/120 VAC, Three Phase WYE, Max Surge Current Rating of 200kA per Mode/400kA per Phase, 200kA Short Circuit Current Rating (SCCR), 20kA I-nominal (ln) Rating, NEMA 4 Rated Enclosure, Thermally Protected MOVs, VPR Performance Data = L-N: 600, L-G: 600, N-G: 600, L-L: 1000, Maximum Continuous Operating Voltage (MCOV): 150V/300V, Plastic Enclosure, LED Status Monitoring, Audible Alarm, Surge/TOV Counter with Time & Date Stamp, UL 1449 Listed, UL 1283 EMI/RFI Filtering, Approximate Lead Length = 20"
Leviton surge protective devices (SPDs) divert damaging voltage transients, or surges, away from electronic equipment
With high levels of protection and advanced features including surge counters and performance monitoring, the X Series are DESIGNED TO PROVIDE THE GREATEST LEVEL OF PROTECTION FOR HOMES OR FACILITIES where surge damage would lead to excessive loss or downtime on expensive machinery
X Series Advanced TOV/Surge Counter logs event history, statistics, voltage & configuration, rating information, and more
Code Compliant – in 2020, Article 230.67 of the National Electrical Code® (NEC) updates required all services supplying dwelling units to be provided with a surge protective device (SPD), as an integral part of equipment or located immediately adjacent. The SPD must be a Type 1 or Type 2 SPD. The 2023 code expanded the requirements to dormitory units, guest rooms and guest suites of hotels and motels, and areas of nursing homes and limited-care facilities used exclusively as patient sleeping rooms
The maximum amount of current the device is capable of diverting to ground during a single surge event without performance degradation of more than 10%
Higher values are better
Nominal Discharge Current Rating (In)
The amount of current the device can divert to ground 15 times under specific test conditions and maintain performance levels
Higher values are better
Voltage Protection Rating (VPR)
The maximum voltage a surge protector will let through to connected devices
Lower values are better
Short Circuit Current Rating (SCCR)
The maximum current a device or system can safely withstand for a specified time, or until a specified fuse or circuit breaker opens and clears the circuit
Maximum Continuous Operating Voltage (MCOV)
Maximum line voltage (or V rms) that may be applied to the SPD without damaging the MOV
A lower MCOV rating allows for a lower VPR, but decreases the life of an MOV
Modes of Protection
A mode is a path that has an SPD component between two electrical points
More modes is better
7-Mode example:
L1-N, L2-N, L3-N, L1-G, L2-G, L3-G, N-G
N_A
This list is provided for patent marking purposes only. A good faith effort is made to maintain the accuracy and completeness of this list. No legal inference should be drawn from the omission of a patent from this list.
