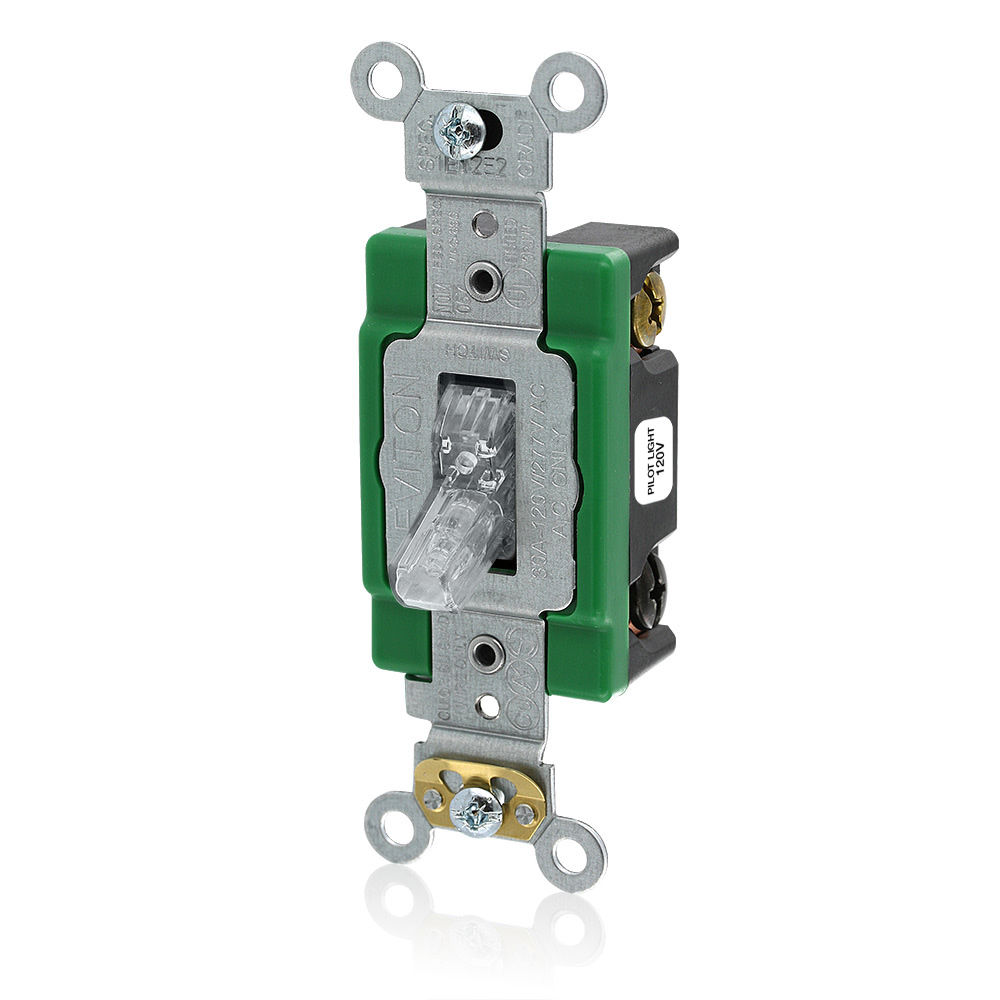

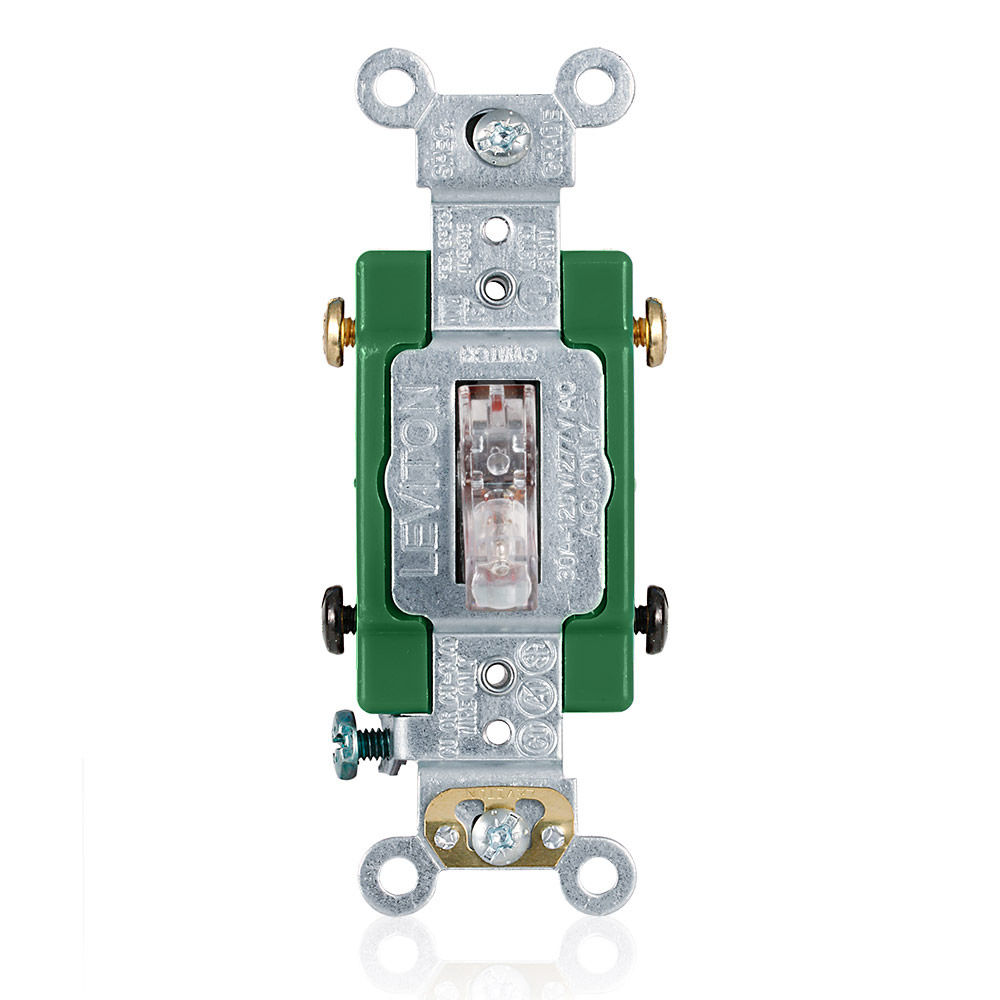

Interrupteur à bascule lumineux

Renseignements généraux

UPC : 078477781517

Valeur nominale de puissance CA

Puissance nominale : 2 ch à 120 V

Intensité maximale : 24 A

Données électrotechniques

Intensité : 30 A

Endurance : 50 000 cycles minimum

Surcharge (UL20) : 100 cycles de surcharge à 4,8 fois le courant nominal

Tension : 120 V c.a.

Mise à la terre : agrafe et borne de mise à la terre autonome

Fonction : bipolaire (DP)

Tension diélectrique : 1 500 V

Hausse de température : maximum 30 °C au courant nominal maximal

Conditions environnementales

Valeur nominale d’inflammabilité : V-2 selon UL 94

Température de fonctionnement : maximum continu 65 °C, minimum -40 °C (sans impact)

Température de stockage : -40 °C à 65 °C

Spécifications mécaniques

ID de produit : les valeurs nominales sont marquées sur le dispositif

Logement : 14 à 10 AWG à câblage arrière; 14 à 12 AWG à câblage latéral

Terminaison : à câblage arrière et latéral

Couple de serrage des bornes : 14 à 18 po-lb

Caractéristiques

Caractéristique(s) : témoin lumineux (charge sous tension) - Nécessite un fil neutre

Couleur : translucide

Type de dispositif : interrupteur à bascule

Qualité : qualité industrielle spécifiée pour usage ultra robuste

Normes et homologations

NEMA : WD-1 et WD-6

Normes et homologations applicables : UL 20

ANSI : C-73

Garantie

Garantie : limitée à 10 ans
