Prise à broche et à manchon de la série LEV, homologuée aux normes IEC
330R4WLEV

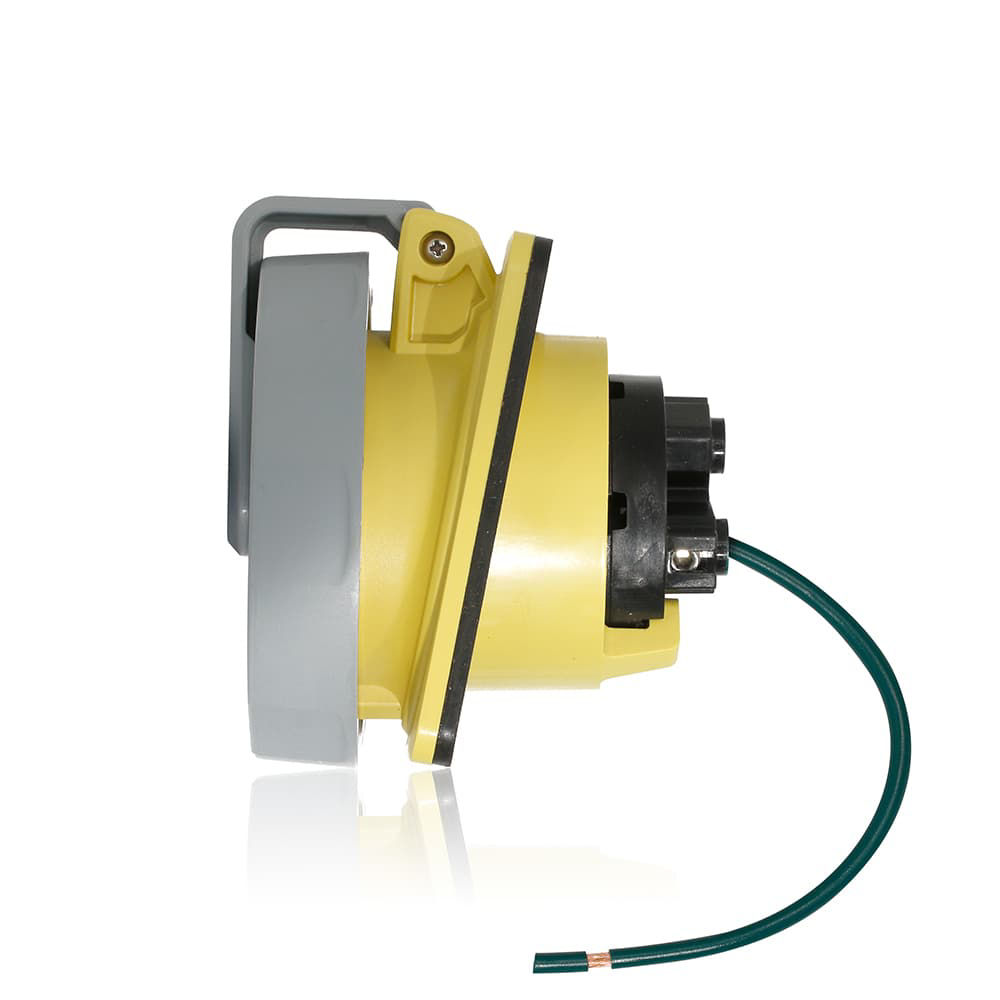

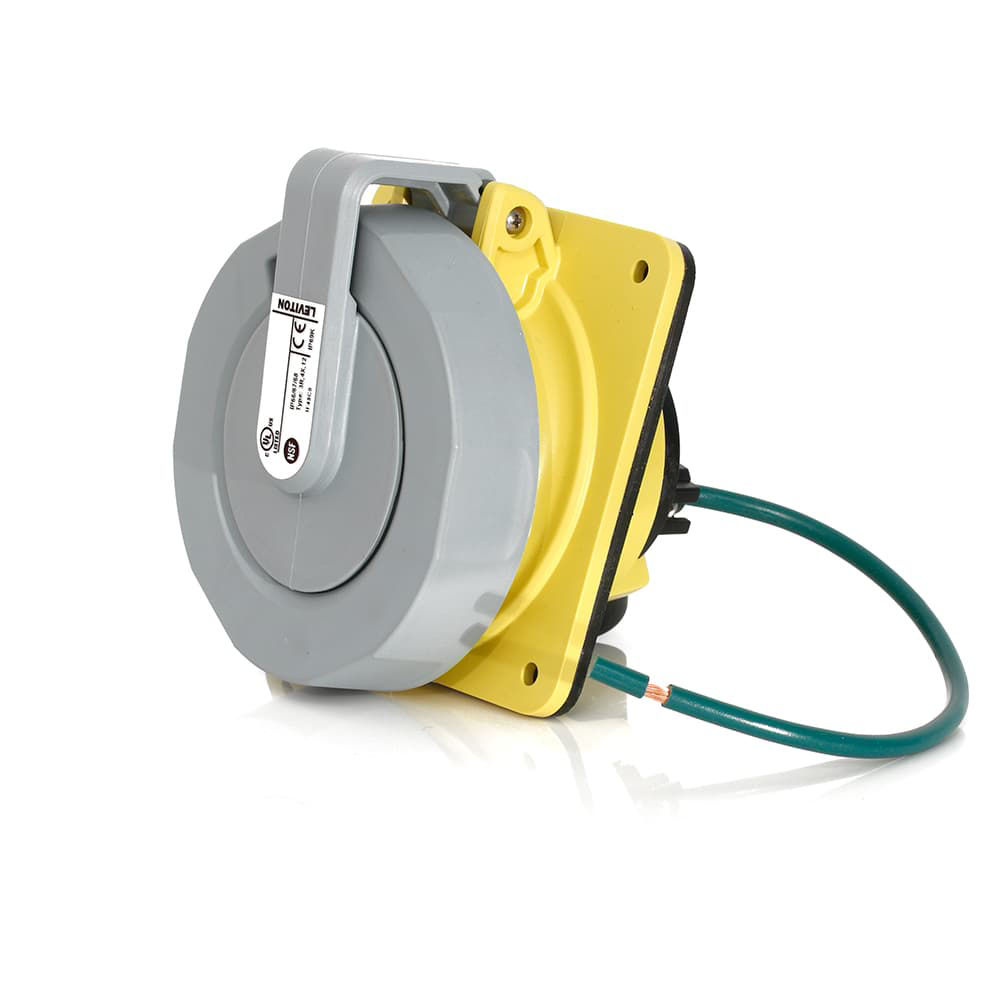

30 A, 125 V, 2P, 3W, Prise à broche et à manchon homologuée aux normes de l’Amérique du Nord CEI 60309-1 et 60309-2, Qualité industrielle, IP66/IP67/IP68/IP69K, étanche - Jaune
Les dispositifs à broches et à manchons de la série LEV homologués aux normes IEC sont conçus pour simplifier votre installation, résister aux milieux les plus difficiles et améliorer la sécurité et la productivité :
- Les broches et les manchons nickelés sont autonettoyants et résistants à la corrosion
- Valeurs nominales supérieures d’étanchéité, y compris IP69K pour les applications de lavage à grande eau/extérieures...
Feuillet de directives
Documents
-
05/09/2025 Affichers’ouvre dans un nouvel onglet
-
16/10/2023 Affichers’ouvre dans un nouvel onglet
-
07/05/2025 Affichers’ouvre dans un nouvel onglet
Renseignements techniques
-
Renseignements généraux
UPC : 078477921807
Données électrotechniques
Couple de serrage des bornes à vis : 20 po-lb
Conditions environnementales
Résistance à la corrosion : testé au brouillard salin
Inflammabilité : valeurs nominales V-0 (porteur de contact), HB ou mieux (logement) selon UL94
Valeur nominale IP : IP66, IP67, IP68, IP69K
NSF : 14159-1, Exigence hygiénique pour la conception de l’équipement de traitement de la viande et de la volaille
Résistance aux rayons ultraviolets : boîtiers homologués F1 stabilisés aux rayons ultraviolets
Matériaux
Vis d’assemblage : acier inoxydable 303
Support de contact : nylon rempli de verre
Grommet/Gasket : NBR/Buna N
Boîtier : PBT
Vis de borne : acier inoxydable 303
Spécifications mécaniques
Intensité : 30 A
Gamme de conducteurs : calibre 12 AWG à calibre 8 AWG
Essai d’écrasement : 250 lb pendant 1 min après -25 °C pendant 6 heures
Interruption de courant : certifié pour l’interruption de courant à un courant et une tension nominales complets
Tension diélectrique : 3000 V pendant 1 min.
Endurance : charge V et I nominale de 1 000 cycles, charge nulle de 1 000 cycles (30 A)
Type de tête matérielle : vis à douille hexagonales pour bornes, vis combinées pour toutes les autres
Impact : chute de 72 po 8 fois après le conditionnement à -25 °C, pendant 6 heures Réduction de 72 po après le conditionnement à -35 °C, pendant 6 heures
Maximum Tension : 600 V
Test de surcharge UL20 : 50 cycles
Pôle : 2
SCCR : 200 kA
Hausse de température : hausse maximale de 30 °C au courant nominal maximal (après surcharge)
Tension : 125 V c.a.
Fil : 3
Caractéristiques

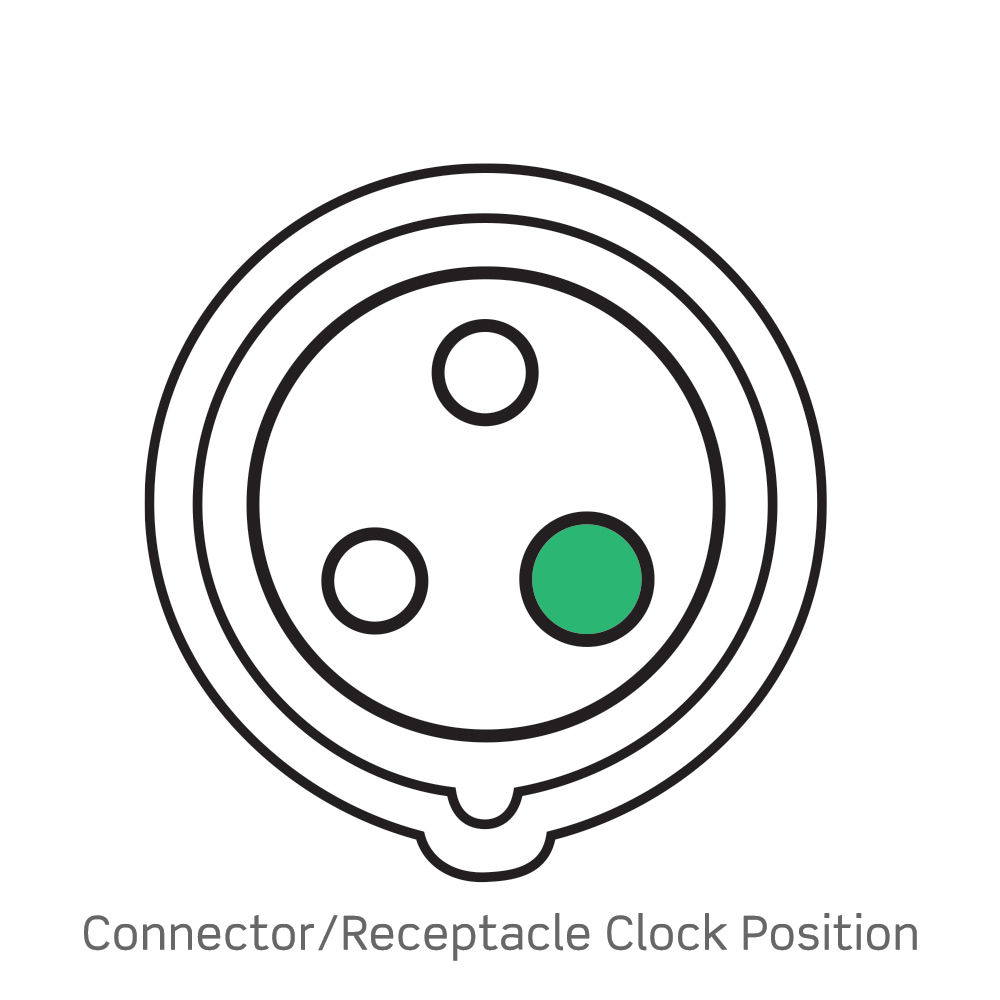

Position de l'horloge : 4 heures
Couleur : jaune
Configuration : Amérique du Nord
Type de dispositif : prise
Marquages de produit : marques, UL, CE et valeurs environnementales moulées. Numéro d’article, intensité, tension, phases, HP, NSF sur l’étiquette
Série : série LEV
Normes et homologations
CE : certification CE
CSA : CSA C22.2 No 182.1-13 (Harmonisé avec UL 1682)
Valeur nominale IEC : 60309-1, 60309-2
NOM : normes NOM –ANCE
RoHS : composants conformes à la norme RoHS
UL : UL 1686 C2, UL 1682
Garantie
Garantie : limitée à 5 ans
Brevets
- US12149019
- US10431922
- MX417278
Cette liste n'est fournie qu'à des fins de marquage de brevet. Un effort de bonne foi est fait pour veiller à l’exactitude et à l’exhaustivité de cette liste. L'omission d'un brevet dans cette liste ne doit donner lieu à aucune déduction juridique.
