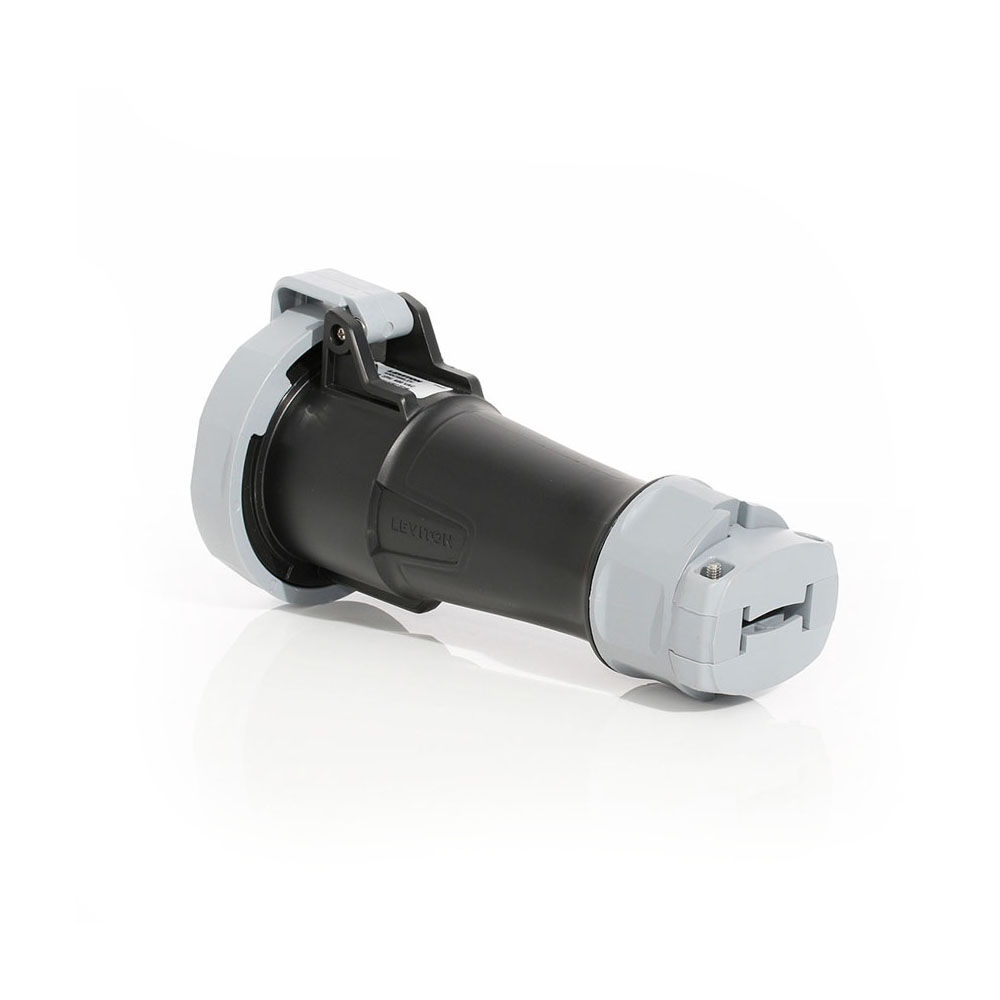

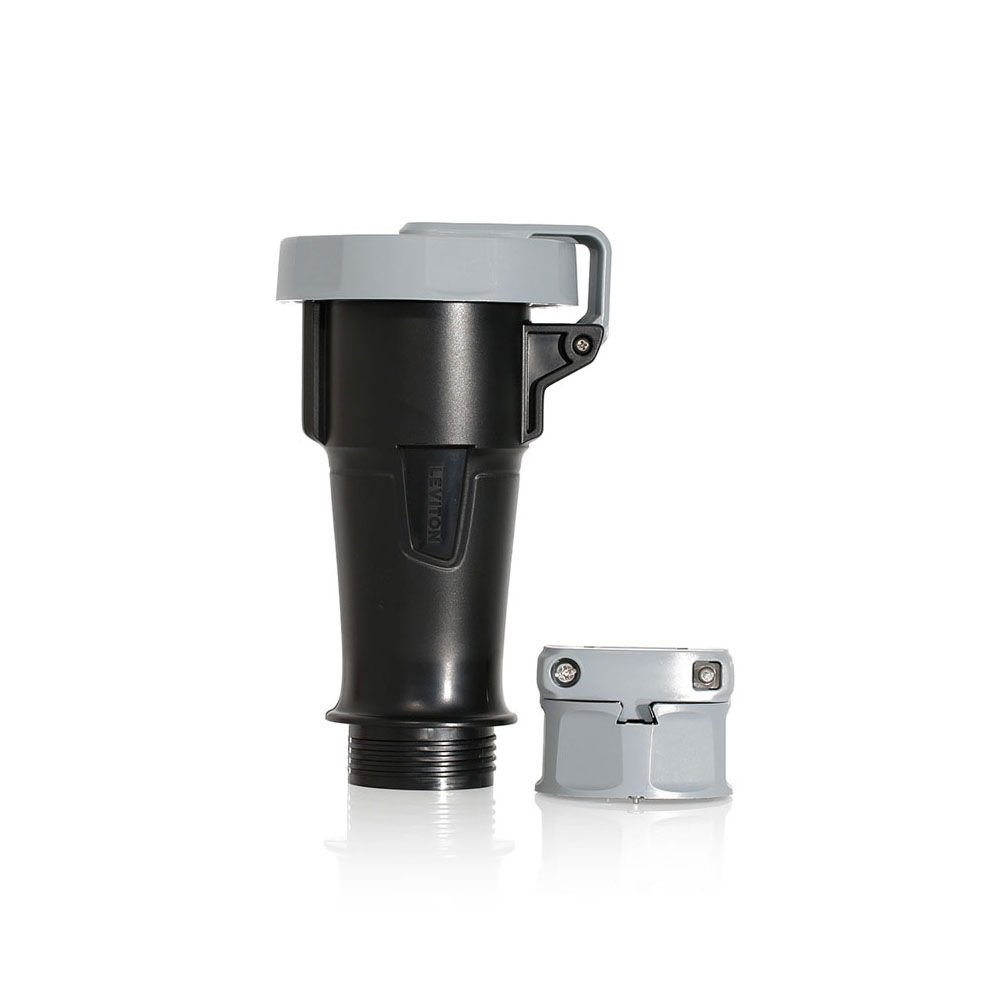

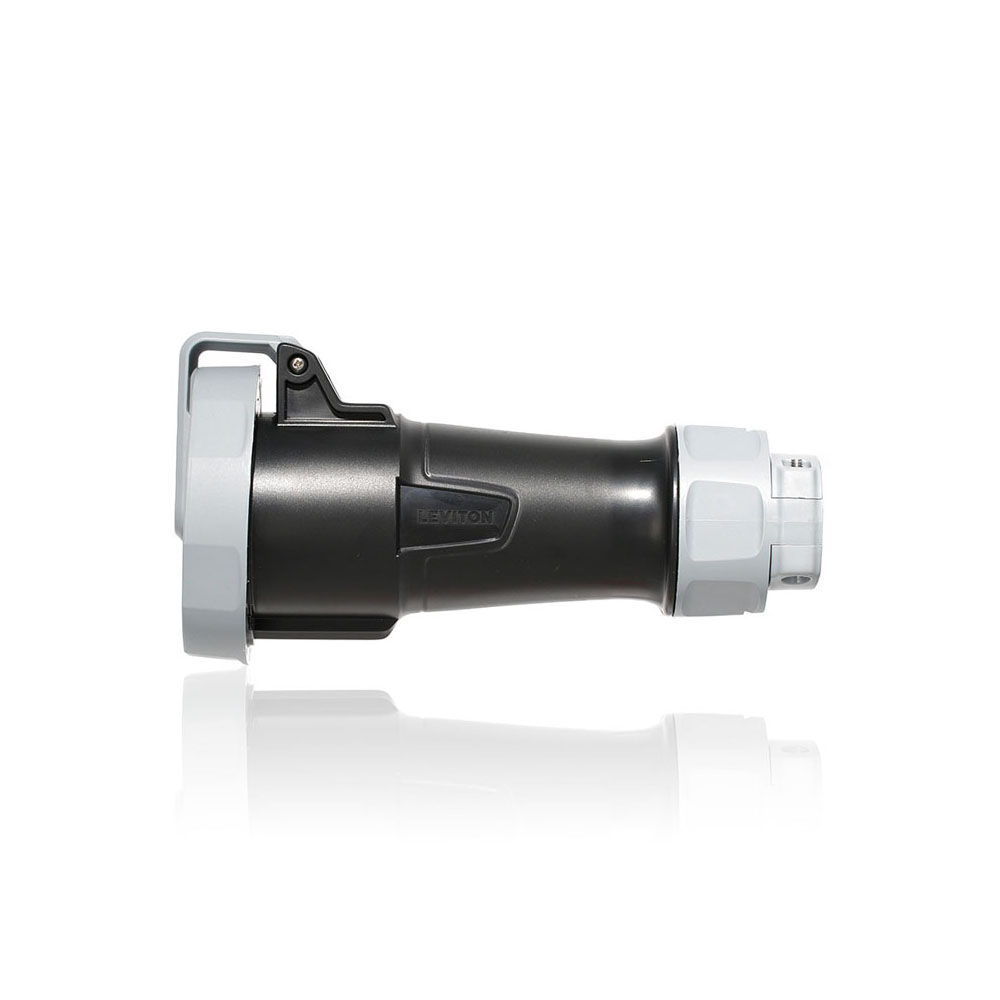

Connecteur à broche et à manchon de la série LEV, homologué aux normes IEC

Renseignements généraux

UPC : 078477953402

Données électrotechniques

Interruption de courant : certifié pour l’interruption de courant à un courant et une tension nominales complets

Tension diélectrique : 3000 V pendant 1 min.

Puissance nominale : 10 ch

Test de surcharge UL20 : 50 cycles

Phase : 3 phases

SCCR : 200 kA

Couple de serrage des bornes à vis : 20 po-lb

Hausse de température : hausse maximale de 30 °C au courant nominal maximal (après surcharge)

Tension : 347/600 V c.a.

Câblage : 5

Conditions environnementales

Résistance à la corrosion : testé au brouillard salin

Inflammabilité : valeurs nominales V-0 (porteur de contact), HB ou mieux (logement) selon UL94

Valeur nominale IP : IP66, IP67, IP68, IP69K

Type de logement NEMA : 3R, 4X, 6P et 12

NSF : 14159-1, Exigence hygiénique pour la conception de l’équipement de traitement de la viande et de la volaille

Résistance aux rayons ultraviolets : boîtiers homologués F1 stabilisés aux rayons ultraviolets

Matériaux

Vis d’assemblage : acier inoxydable 303

Support de contact : nylon rempli de verre

Grommet/Gasket : NBR/Buna N

Boîtier : nylon modifié contre les impacts

Vis de borne : acier inoxydable 303

Spécifications mécaniques

Intensité : 20 A

Gamme de conducteurs : calibre 14 AWG à calibre 10 AWG

Essai d’écrasement : 250 lb pendant 1 min après -25 °C pendant 6 heures

Endurance : charge V et I nominale de 5 000 cycles, zéro cycle sans charge (20 A)

Type de tête matérielle : vis à douille hexagonales pour bornes, vis combinées pour toutes les autres

Impact : chute de 72 po 8 fois après le conditionnement à -25 °C, pendant 6 heures Réduction de 72 po après le conditionnement à -35 °C, pendant 6 heures

Maximum‭ Tension : 600 V

Pôle : 4

Caractéristiques

Position de l'horloge : 5 heures

Couleur : noir

Configuration : Amérique du Nord

Type de dispositif : connecteur

Marquages de produit : marques, UL, CE et valeurs environnementales moulées. Numéro d’article, intensité, tension, phases, HP, NSF sur l’étiquette

Série : série LEV

Normes et homologations

CE : certification CE

CSA : CSA C22.2 No 182.1-13 (Harmonisé avec UL 1682)

Couple de serrage de la vis de serrage : 10 po-lb

Couple de serrage de la vis d'assemblage du support de contact : 8 po-lb

Valeur nominale IEC : 60309-1, 60309-2

NOM : normes NOM –ANCE

RoHS : composants conformes à la norme RoHS

Couple de serrage des bornes à vis : 20 po-lb

UL : UL 1686 C2, UL 1682

Garantie

Garantie : limitée à 5 ans
