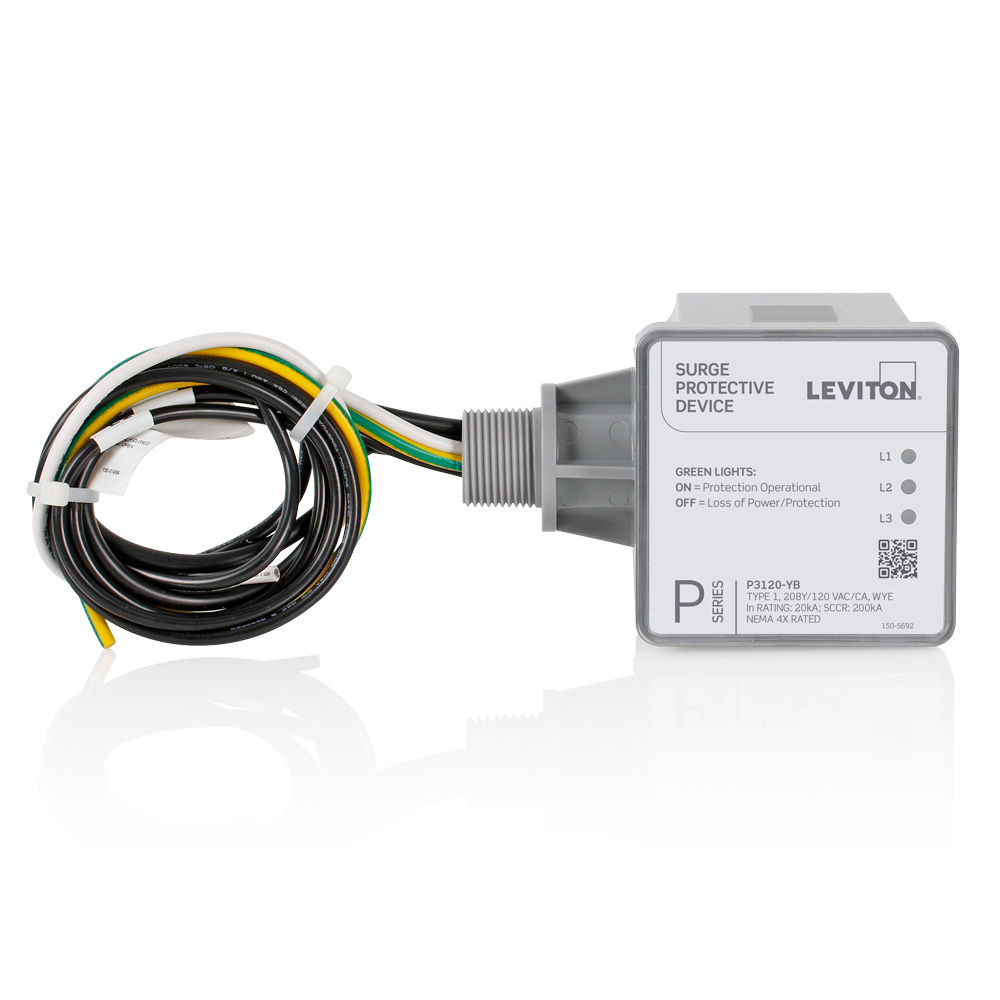

Dispositif de protection contre les surtensions de type 1, 208Y120 V c.a., triphasé en étoile
P3120-YB
Panneau de protection contre les surtensions de type 1 de la série P, 208Y120 V c.a., triphasé en étoile, courant nominal maximal de protection contre les surtensions de 25kA par mode/50 kA par phase, courant nominal de court-circuit (SCCR) de 200kA, valeur nominale de 20kA (ln) Valeur nominale, Logement NEMA 4X, MOV à protection thermique, Données de rendement VPR = L-N : 600, L-G : 1 000, L-G : 1 000, Tension de fonctionnement continue maximale (MCOV) : 150V300 V, Logement en plastique, Surveillance de l’état des DEL, alarme sonore, Homologué UL 1449, Longueur approximative du fil = 16 po
Panneau de protection contre les surtensions de type 1 de la série P, 208Y120 V c.a., triphasé en étoile, courant nominal maximal de protection contre les surtensions de 25kA par mode/50 kA par phase, courant nominal de court-circuit (SCCR) de 200kA, valeur nominale de 20kA (ln) Valeur nominale, Logement NEMA 4X, MOV à protection thermique, Données de rendement VPR = L-N : 600, L-G : 1 000, L-G : 1 000, Tension de fonctionnement continue maximale (MCOV) : 150V300 V, Logement en plastique, Surveillance de l’état des DEL, alarme sonore, Homologué UL 1449, Longueur approximative du fil = 16 po
Les dispositifs de protection contre les surtensions transitoires (DST) de Leviton détournent les transitoires de tension ou les surtensions transitoires dommageables de l’équipement électronique
Conçue pour les applications résidentielles et commerciales légères, la série P offre une protection en configurations monophasées, divisées ou triphasées
Conforme au code – en 2020, l’article 230.67 du National Electrical Code® (NEC) exigeait que tous les services fournissaient unités de logement être fourni avec un dispositif de protection contre les surtensions transitoires (DST), comme partie intégrante de l’équipement ou situé immédiatement à côté. Le DLST doit être de type 1 ou 2. Le code de 2023 a étendu les exigences à unités dortoirs, chambres d’invités et suites d’hôtels et de motels, et zones de maisons de soins et d’établissements de soins limités utilisés exclusivement comme chambres de repos pour les patients
Technologie de protection contre les surtensions transitoires : MOV thermiquement protégés
Type 1 :
Configuration de la tension : 208Y120 V c.a./CA en étoile
Logement
Couleur : gris
Connecteur : raccord NPT à montage latéral de 1,9 cm
Dimensions : 13,9 cm x 5,9 cm x 7,9 cm
Matériau du logement : polycarbonate
Montage : en saillie
Classification NEMA : NEMA 4X
Conditions environnementales
Plage d’humidité : 0 à 95 % sans condensation
Température de stockage : -45 à 60 °C (-49 à 140 °F)
Caractéristiques
Sectionneur : non
Filtrage : non
Modules remplaçables : non
Série : série P
Compteur de surtensions : non
Données de performance
Courant nominal de décharge : 20kA
Télésurveillance : contacts secs de forme C, 240V, 2A
VPR L-G : 1000V
VPR L-L : 1000V
VPR L-N : 600V
VPR N-G : 600V
Courant de surtension nominal maximal (capacité de surtension)
La quantité maximale de courant que le dispositif est capable de détourner vers la terre durant un seul événement de surtension sans dégradation du rendement de plus de 10 %
Des valeurs plus élevées sont meilleures
Courant nominal de décharge (In)
La quantité de courant que le dispositif peut déverser à la terre 15 fois dans des conditions d’essai spécifiques et maintenir des niveaux de performance
Des valeurs plus élevées sont meilleures
Valeur nominale de protection contre les surtensions (VPR)
La tension maximale qu’un limiteur de surtensions transitoires transmet aux dispositifs connectés
Les valeurs inférieures sont meilleures
Courant nominal de court-circuit (SCCR)
Courant maximal auquel un dispositif ou un système peut résister en toute sécurité pendant une période spécifiée, ou jusqu’à ce qu’un fusible ou un disjoncteur spécifié s’ouvre et vide le circuit
Tension maximale de fonctionnement continu (MCOV)
Tension de ligne maximale (ou V eff) qui peut être appliquée au DLST sans endommager le LST
Une valeur nominale MCOV inférieure permet un VPR inférieur, mais diminue la durée de vie d’un MOV
Modes de protection
Un mode est un chemin qui a un composant de DLST entre deux points électriques
Plus de modes, mieux c'est
Exemple 7-Mode :
L1-N, L2-N, L3-N, L1-G, L2-G, L3-G , N-G
