Contrôleur de pièce, IRP, Commande de lumière ambiante primaire et secondaire, Montage au plafond, 450-1500SF, 120-277V, 0-10V c.c. pour ballast de gradation ou régulateur de DEL (les deux lentilles incluses), Provolt™ (PRC)
O6C04-IDW
Produit supprimé de la gamme. Contrôleur de pièce, PRC, intérieur, tension de ligne, profil bas, 2 zones, montage au plafond, infrarouge passif, 450-1500 pi2, commande d’ éclairage de détecteur de mouvements, (2) signal de commande d’absorption 0-10V c.c., pour ballast de gradation ou régulateur de DEL. 2 relais, 120-277V c.a. (les deux lentilles incluses).
Gradation de 0-10V Contrôleurs de pièce (PRC) sont des tensions de ligne détecteurs multitechnologiques offrant un rendement élevé commandes d’éclairage, exploitation de la lumière ambiante et conforme au code...
Couleur : blanc
Feuillet de directives
-
15/11/2024 Affichers’ouvre dans un nouvel onglet
-
15/11/2024 Affichers’ouvre dans un nouvel onglet
-
15/11/2024 Affichers’ouvre dans un nouvel onglet
Documents
-
08/10/2023 Affichers’ouvre dans un nouvel onglet
-
18/06/2024 Affichers’ouvre dans un nouvel onglet
-
08/10/2023 Affichers’ouvre dans un nouvel onglet
Renseignements techniques
-
Renseignements généraux
UPC : 078477750056
Données électrotechniques
Consommation de courant : 120V : 8A, Ballast électronique/DEL, 800 W (VA), Tungsten, Ballast, 1/4 HP - 277V : 5A, Ballast électronique/DEL, 1200W (VA), Ballast, 1/3 HP
Fréquence : 50/60 Hz
Tension : 120-277 V c.a.
Type de tension : 0 à 10 V c.a.
Câblage : 0-10V de classe 2 : toronné de calibre 18 recommandé, absorption de 0-10V 50mA max. - Câblage à basse tension de classe 2 : toronné de calibre 18 recommandé, câblage maximal : système total de 500 pieds, 0-28VDC, 2mA-50mA
Spécifications mécaniques
Montage : plafonnier
Type de montage : plafonnier
Température de fonctionnement : 0 à 40 °C
Humidité relative : 0 à 90 % sans condensation
Taille : largeur 122,21 mm (4,81 po), profondeur 60,71 mm (2,39 po)
Caractéristiques de rendement
Couverture (m2) : 1 500
Niveau des pieds-bougies : 0-200FC (0 à 2 000 LUX)
Modèle : 360°
Caractéristiques
Application : bureaux, salles de classe, cages d’escalier, espaces communs, réponse à la demande, charges gradées, mise sous tension automatique/hors tension automatique, mise sous tension manuelle/hors tension manuelle, conformité aux codes, exploitation de la lumière ambiante
Caractéristique : gradation autonome de 0-10V, détection de présence et d’absence avec application mobile
Homologations : UL 773A (norme de présence), UL 924 (équipement d’urgence), Homologué cUL, Conformité CE, Certifié NOM, Conformité RoHS, NY LLC48 conforme
Normes et homologations : peut être utilisé pour se conformer aux normes IECC, ASHRAE 90.1 et Title 24, Partie 6, détection de mouvements/absences, gradation de 0-10V, exploitation de la lumière ambiante, mise sous tension partielle, mise hors tension partielle, réponse à la demande et exigences de commande de prise
Type
Couleur : blanc
Qualité : commerciale
Gamme de produits : Provolt PRC
Type de produit : contrôleur de pièce
Technologie du détecteur : infrarouge passif (IRP)
Type de détecteur : présence, absence, photocellule
Garantie
Garantie : limitée à 5 ans
Caractéristiques et avantages
- Exploitation simplifiée de la lumière ambiante avec commande à 1 et 2 zones pour une plage complète de gradation de 0-10V
- Grâce à l’application mobile Provolt Bluetooth, vous pourrez configurer les capacités de gradation sur demande et de mise en marche automatique, d’extinction automatique et d’extinction partielle
- Fonctions conformes au code : mise sous tension automatique/hors tension automatique - Mise sous tension partielle (les lumières s'allument automatiquement à 50 % lorsqu'un espace est occupé, commande de mise sous tension manuelle pour plus de 50 %) - Mise hors tension partielle (les lumières diminuent à 30 % lorsqu'un espace est vide
- Les commandes de base comprennent la mise sous tension, hors tension, la gradation vers le haut et la gradation à l’aide d’un clavier à quatre boutons
- La cellule photoélectrique en boucle fermée détecte la mesure totale de l’éclairage naturel et artificiel d’un espace donné
- Unités de champ de vision offertes de 43 et 200 mètres carrés
- Le PRC est livré avec des photocellules à 180° et 360° pour les applications de gradation en boucle fermée
- Utilise la détection de mouvement ultrasonique (décalage Doppler) pour donner une détection de mouvement par infrarouge et une sensibilité maximale afin de prévenir les faux déclenchements
- Fonctionne avec les claviers à un, deux et quatre boutons (PLVSW) pour la commande manuelle de zones individuelles
- Configuration à portée de main (Ladderless Commissioning<sup>MC</sup>) et programmation par le biais des appareils intelligents Bluetooth pour une commodité d’installation sans souci
- Fonction d’étalonnage AutoCal — étalonnage automatique du degré cible de la cellule photoélectrique
- Satisfait aux exigences du code énergétique, notamment en ce qui a trait à l’exploitation de la lumière ambiante et à la réaction à la demande
Vidéos connexes

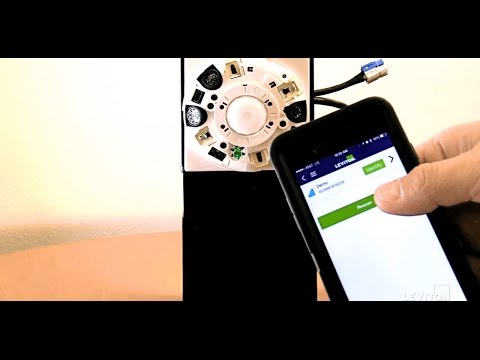

Comment repérer et renommer un PRC

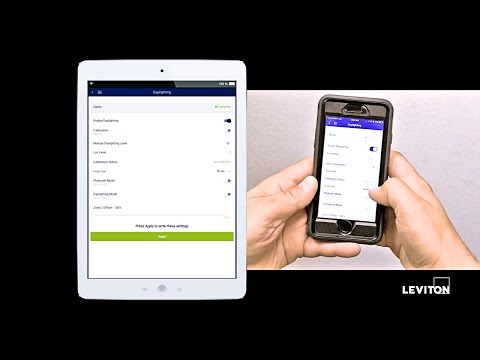

Comment optimiser l’exploitation de la lumière ambiante

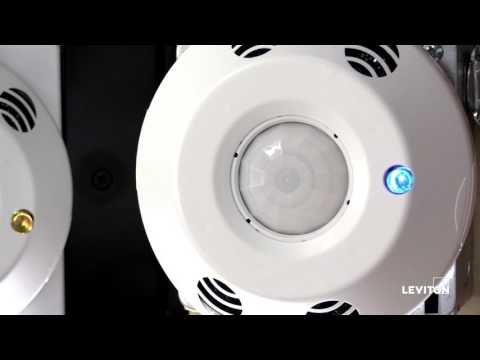

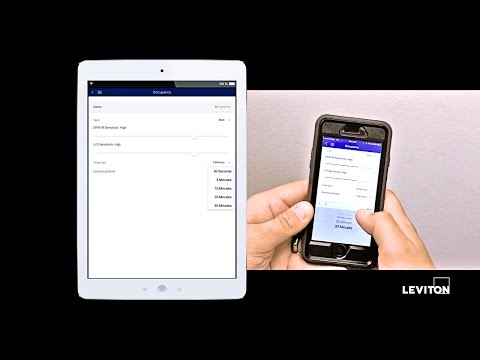

Comment optimiser la détection de mouvements
Comment revenir aux valeurs d’usine par défaut de votre PRC
Comment configurer la réponse à la demande

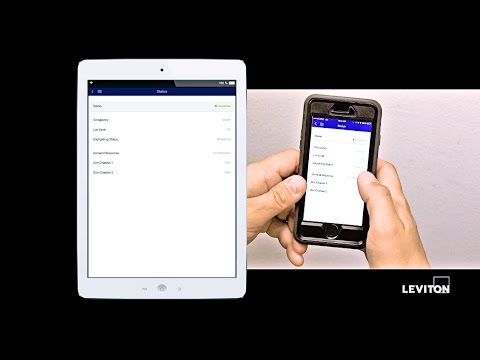

L’écran d’état

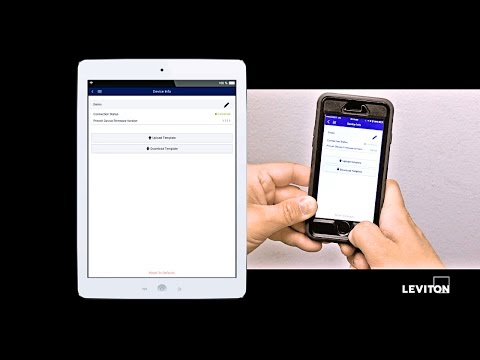

L’écran d’information de dispositif
