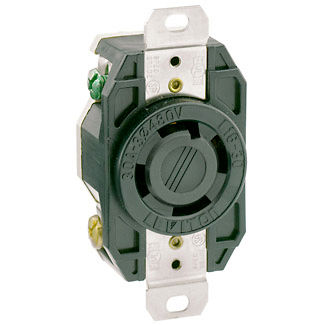

30 A, 480 V, Prise verrouillable encastrée, Qualité industrielle

Puissance nominale (c.a.)

À la tension nominale : 10 ch

Données électrotechniques

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Phase : 3-Phase

Hausse de température : maximum 30C après 250 cycles OL à 200 pour cent du courant nominal

Conditions environnementales

Environnement : sec

Inflammabilité : homologué V-0 selon UL 94

Température de fonctionnement : -40°C à 60°C

Matériaux :

Matériau de base : Valox

Face : Ultramid

Vis de mise à la terre : laiton 8-32

Contacts de ligne : laiton 0,040 Épaisseur

Bornes à vis : laiton 10-32

Lyre : laiton nickelé 0,050 Épaisseur

Spécifications mécaniques

ID de produit : valeurs nominales et NEMA I.D. marquées en permanence sur le dispositif

Accom. de borne : 14-8 AWG

ID de borne : laiton actif, vert, terre, blanc et neutre

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier LR-406

NEMA : WD-6

NOM : 057

UL Fed Spec WC-596  : fichier E13399

UL498  : fichier E13399

Caractéristiques

Intensité : 30 A

Matériau de base : Valox

Marque : V-0-Max

Couleur : noir

Face : Ultramid

Mise à la terre : MALT

NEMA : L16-30R

Pôle : 3

Normes et homologations : UL/CSA

Bride : laiton nickelé

Terminaison : arrière et latéral

Tension : 480 V c.a.

Garantie : garantie à vie limitée

Câblage : 4
