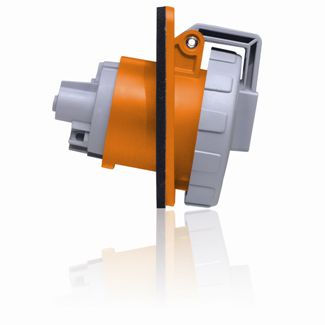

Prise à broche et à manchon IEC

Matériaux :

Ressort de bras : acier inoxydable de qualité performante

Corps : Valox 357

Œillet de couvercle : laiton nickelé

Couvercle avec bras : Valox 357

Matériau du joint : chloroprene

Bride de montage : Valox 357

Manchons de phase et de terre : laiton

Ressort de manchon : acier inoxydable

Vis de borne : acier

Normes et homologations

Marquage CE : conformément aux directives 73/23/CEE sur les basses tensions, 93/68/CEE

Certifié CSA : C22.2 No 182.1

Valeurs nominales IEC : 60309-1 et 60309-2

Homologué UL : 1682 et 1686

Garantie : limitée 2-Year

Caractéristiques

Couleur : orange

Configuration : Amérique du Nord

Type de dispositif : prise

Série : série standard

Données électrotechniques

Intensité : 30 A

Interruption de courant : certifié pour l’interruption de courant à courant nominal maximal

Tension diélectrique : 2000V pendant 1 min.

Endurance : jusqu’à 1000 connexions et déconnexions, sous charge, à pleine tension et courant nominal

Résistance d'isolation : 500V pendant 1 min; >= 5MΩ

Pôle : 3

Hausse de température : maximum 30C après 50 cycles OL à 150 pour cent du courant nominal

Tension : 125/250 V c.a.

Câblage : 4

Spécifications mécaniques

Essai d’écrasement : 250lbs pendant 1 min après -25°C pendant 6 heures

Impact Resistance : Drop from 30" 8 times after conditioning to -25°C for 6 hrs

Force de retrait minimale : 6lbs

Conditions environnementales

Corrosion Resistance : Ferrous parts immersed in 20°C, 10 percent ammonium chloride solution for 10 min

Inflammabilité : homologué V-2 selon UL 94

Valeur nominale IP : IP67/IP69K

Résistance à l’humidité : conformément à la norme UL 1682, immergé pendant 24 heures dans 5cm de 25°C eaux
