Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Accom. de borne : 14-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : à câblage arrière ou latéral

Type de fil : fil plein ou toronné

Conditions environnementales

Inflammabilité : homologué V-2 selon UL 94

Température de fonctionnement : -40°C à 75°C

Matériaux

Corps : nylon

Face : nylon

Attaches de mise à la terre : laiton

Vis de mise à la terre : laiton 8-32

Contacts de ligne : triple tampon 0,040po Alliage de laiton haute performance

Strap Material : Brass .050"

Collier de borne : acier galvanisé

Bornes à vis : laiton 10-32

Données électrotechniques

Intensité : 20 A

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : mise à la terre autonome

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Garantie

Garantie : limitée

Normes et homologations

ANSI : C-73

Normes applicables : UL 498, CSA C22.2 no 42, FedSpec W-C 596

Certification/homologation : UL, CSA, NOM-ANCE

NEMA : WD-1 et WD-6

Caractéristiques

Couleur : vert

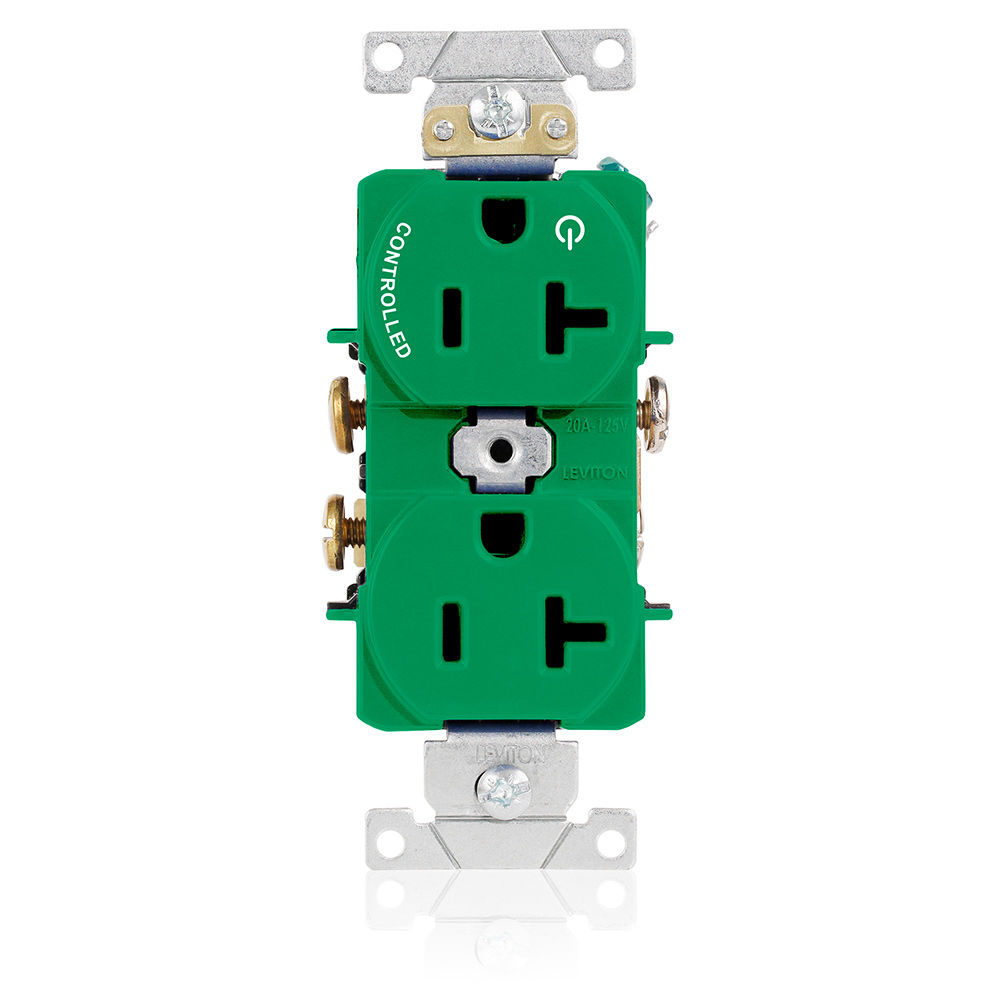

Type de dispositif : prise double

Caractéristique : circuit divisé, une prise marquée contrôlée|Face lisse

Qualité : qualité industrielle spécifiée robuste

NEMA : 5-20R

Puissance nominale (c.a.)

À la tension nominale : 1 ch
