Données électrotechniques
Intensité : 20 A
Limitation de courant : courant nominal complet
Tension diélectrique : résiste à 2000V selon UL498
Pôle : 2
Hausse de température : maximum 30C après 50 cycles OL à 150 % du courant nominal
Tension : 125 V c.a.
Fil : 3
Conditions environnementales
Inflammabilité : valeurs nominales V-2 selon UL 94
Température de fonctionnement : -40 °C à 60 °C
Matériaux
Corps : nylon
Face : nylon
Vis de mise à la terre : acier 8-32 avec fil de sortie vert de 20 cm de calibre 12AWG
Contacts de ligne : bronze phosphoreux
Vis de borne : laiton 8-32
Lyre : acier galvanisé
Caractéristiques
Intensité : 20 A
Corps : nylon
Marque : 4 en 1
Couleur : bleu

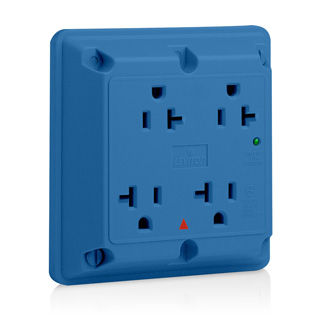

Type de dispositif : prise quadruple
Diagnostic : témoin
Face : nylon
Caractéristique : surtension
Fonction : mise à la terre isolée avec protection contre les surtensions
Qualité : qualité commerciale spécifiée
Mise à la terre : masse isolée
Valeur nominale en joules : 720
Courant de surtension maximal L-N : 24kA
NEMA : 5-20R
Élimination du bruit : -30dB à 500kHz-300MHz
Pôle : 2
Normes et homologations : UL/CSA
Bride : acier
Terminaison : à câblage arrière ou latéral
Impulsion UL1449 6kV500 A L-N : 330V
Tension : 125 V c.a.
Garantie : limitée 5-Year
Fil : 3
Normes et homologations
ANSI : C-73
CSA C22.2 no 42 : dossier 152105
NEMA : WD-1 WD-6
NOM : 057
Spécifications fédérales UL WC-596 : fichier E13399
UL498 : fichier E13399
Spécifications mécaniques
Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif
Couple de serrage des bornes à vis : 14 à 18 po-lb
Accom. de borne : 14-10 AWG
ID de borne : laiton actif, vert, terre, blanc et neutre
Terminaison : à câblage arrière ou latéral
Puissance nominale (c.a.)
À la tension nominale : 1 ch
Données de performance
Diagnostic : témoin
Valeur nominale en joules : 720
MCOV : 150V efficaces
Courant de surtension maximal L-N : 24kA
Élimination du bruit : -30dB à 500kHz-300MHz
Courant nominal de décharge : 3kA
Courant nominal de court-circuit : 5kA
Impulsion UL1449 6kV500 A L-N : 330V
VPR : L-N:500V, L-G:600V, N-G:500V
