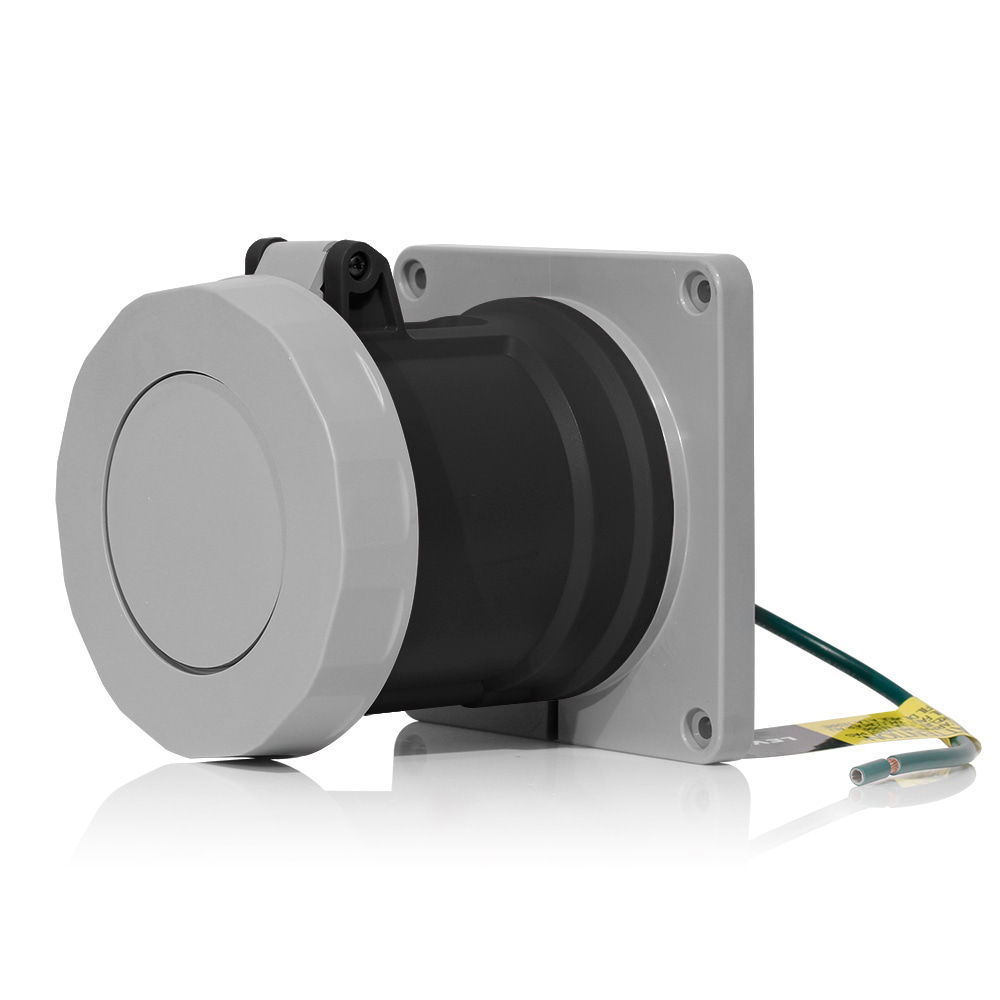

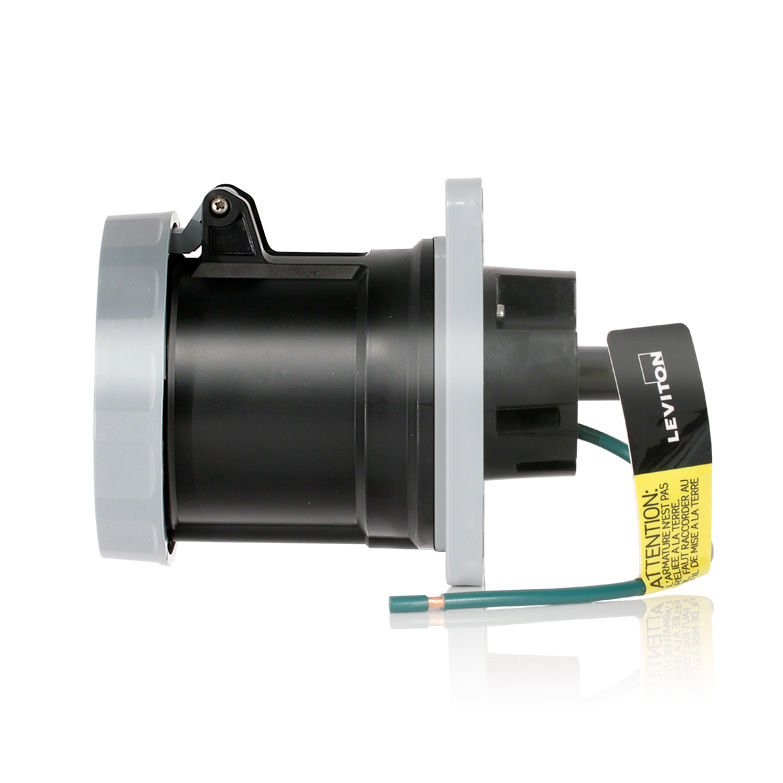

Prise à broche et à manchon de la série LEV, homologuée aux normes IEC
560R5WLEV
60 A, 347/600 V, 3-Phase, 4P, 5W, Prise à broche et à manchon homologuée aux normes de l’Amérique du Nord IEC 60309-1 et 60309-2 série LEV, Qualité industrielle, IP66/IP67/IP68/IP69K, étanche - Noir
Les dispositifs à broche et à manchon de la série LEV IEC 60309 sont conçus pour simplifier votre installation, résister aux environnements les plus rigoureux et améliorer la sécurité et la productivité :
Les broches et les manchons nickelés sont autonettoyants et résistants à la corrosion
Rat étanche de qualité supérieure...
60 A, 347/600 V, 3-Phase, 4P, 5W, Prise à broche et à manchon homologuée aux normes de l’Amérique du Nord IEC 60309-1 et 60309-2 série LEV, Qualité industrielle, IP66/IP67/IP68/IP69K, étanche - Noir
Les dispositifs à broche et à manchon de la série LEV IEC 60309 sont conçus pour simplifier votre installation, résister aux environnements les plus rigoureux et améliorer la sécurité et la productivité :
Les broches et les manchons nickelés sont autonettoyants et résistants à la corrosion
Valeurs nominales supérieures d’étanchéité, y compris IP69K pour les applications de lavage à grande eau/extérieur et IP68 pour l’immersion à long terme, une exclusivité sur le marché
Conception sanitaire fiable homologuée NSF pour un usage dans les installations du secteur des aliments et des boissons
Les dispositifs à broches et à manchons de Leviton sont des composants homologués UL et conviennent à une utilisation dans les assemblages de câblage préfabriqués lorsqu’ils sont câblés conformément à la norme UL1007.
Marquages de produit : marques, UL, CE et valeurs environnementales moulées. Numéro d’article, intensité, tension, phases, HP, NSF sur l’étiquette
Série : série LEV
Normes et homologations
CE : certification CE
CSA : CSA C22.2 No 182.1-13 (Harmonisé avec UL 1682)
Valeur nominale IEC : 60309-1, 60309-2
NOM : normes NOM –ANCE
RoHS : composants conformes à la norme RoHS
UL : UL 1686 C2, UL 1682
Spécifications mécaniques
Intensité : 60 A
Couple de serrage de la vis de serrage : 10 po-lb
Gamme de conducteurs : calibre8 AWG à calibre2 AWG
Essai d’écrasement : 250 lb pendant 1 min après -25°C pendant 6 heures
Interruption de courant : certifié pour l’interruption de courant à un courant et une tension nominales complets
Tension diélectrique : 3000V pendant 1 min.
Endurance : 1000 cycles de charge V et I, 1000 cycles sans charge (60A)
Type de tête matérielle : vis à douille hexagonales pour bornes, vis combinées pour toutes les autres
Puissance nominale : 20 ch
Impact : Drop from 30" 8 times after conditioning to -25°C, for 6 hours Drop from 72" after conditioning to -35°C, for 6 hours
Maximum Tension : 600V
Essai de surcharge UL20 : 50 cycles
Phase : 3-Phase
Pôle : 4
SCCR : 200kA
Couple de serrage des bornes à vis : 50 po-lb
Hausse de température : hausse maximale de 30°C à un courant nominal maximal (après surcharge)
Tension : 347/600 V c.a.
Câblage : 5
Garantie
Garantie : limitée 5-Year
Conditions environnementales
Résistance à la corrosion : testé au brouillard salin
Inflammabilité : homologué V-0 (porteur de contact), HB ou mieux (logement) par UL94
Valeur nominale IP : IP66, IP67, IP68, IP69K
Type de logement NEMA : 3R, 4X, 6P et 12
NSF : 14159-1, Exigence hygiénique pour la conception de l’équipement de traitement de la viande et de la volaille
Résistance aux rayons ultraviolets : boîtiers stabilisés aux rayons ultraviolets homologués F1
us10431922
Cette liste n'est fournie qu'à des fins de marquage de brevet. Un effort de bonne foi est fait pour veiller à l’exactitude et à l’exhaustivité de cette liste. Aucune conclusion fondée en droit ne doit être tirée à la suite de l’omission d’un brevet dans cette liste.
