Normes et homologations

CSA : C22.2

ISO 22196 : mesure de l’activité antibactérienne sur les plastiques et autres surfaces non poreuses

JIS Z 2801:2000  : test d’activité antimicrobienne et d’efficacité

NEMA : WD-1 et WD-6

NOM : NOM-ANCE

Norme UL : UL 20

Matériaux

Corps : polyester thermoplastique

Came : thermoplastique

Contacts : alliage d'argent

Attaches de mise à la terre : laiton

Vis de mise à la terre : acier 8-32

Bascule : urée antimicrobienne

Bride : acier galvanisé

Vis de borne : laiton 8-32

Spécifications mécaniques

ID de produit : estampillé sur la bride

Couple de serrage des bornes à vis : 14 à 18 po-lb

Accom. de borne : 14-#10 AWG à câblage arrière; 14-#12 AWG à câblage latéral

ID de borne : laiton-noir chaud-blanc chaud-vert neutre-terre

Terminaison : à câblage arrière ou latéral

Garantie

Garantie : limitée à 10 ans

Données électrotechniques

Valeurs nominales de puissance c.a. : 1HP-120V, 2HP-240V, 16A max.

Intensité : 20 A

Tension diélectrique : résiste à 1500V pendant 1 minute

Endurance : 50 000 cycles minimum

Mise à la terre : mise à la terre autonome

Test UL20 de surcharge : 100 cycles d’OL à 4,8 fois le courant nominal

Hausse de température : hausse maximale de 30 °C

Tension : 120/277 V c.a.

Conditions environnementales

Inflammabilité : homologué HB ou mieux UL94

Température de fonctionnement : -40 °C à 65 °C

Température de stockage : -40 °C à 65 °C

Caractéristiques

Intensité : 20 A

Marque : Decora Plus

Couleur : gris

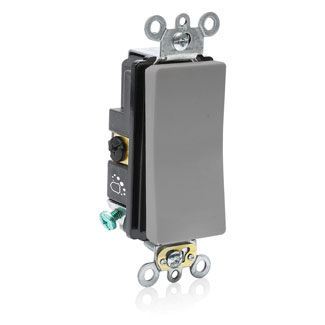

Type de dispositif : interrupteur à bascule

Caractéristique : antimicrobien

Fonction : 3-Way

Qualité : qualité commerciale spécifiée

Tension : 120/277 V c.a.
