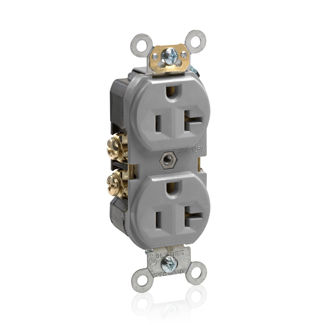

Prise double à corps étroit de20 A, qualité commerciale, mise à la terre autonome

Conditions environnementales

Température de fonctionnement : -40°C à 60°C

Caractéristiques

Intensité : 20 A

Corps : nylon

Couleur : gris

Face : nylon

Mise à la terre : autonome

NEMA : 5-20R

Pôle : 2

Normes et homologations : UL/CSA

Bride : acier

Terminaison : à câblage arrière et latéral

Tension : 125 V c.a.

Garantie : limitée 10-Year

Câblage : 3

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Accom. de borne : 14-10 AWG

ID de borne : laiton actif, vert, terre, blanc et neutre

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier 152105

NEMA : WD-1 et WD-6

NOM : 057

UL498  : fichier E13399

Puissance nominale (c.a.)

À la tension nominale : 1 ch

Données électrotechniques

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Hausse de température : maximum 30C après 100 cycles OL à 150 pour cent du courant nominal

Matériaux :

Corps : nylon

Écrous de serrage : acier galvanisé

Face : nylon

Attaches de mise à la terre : laiton

Vis de mise à la terre : acier plaqué

Contacts de ligne : laiton à triple frottement 0,031 Épaisseur

Bornes : acier plaqué

Lyre : acier galvanisé
