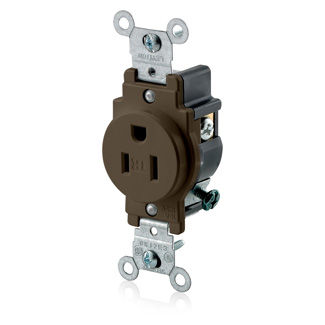

Prise simple inviolable, 15 A, 125 V

Conditions environnementales

Température de fonctionnement : -40°C à 60°C

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Couple de serrage des bornes à vis : 14-18 po-lb

Accom. de borne : 14-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : câblage latéral

Puissance nominale (c.a.)

À la tension nominale : 1/2 ch

Matériaux :

Corps : nylon thermoplastique

Écrous de serrage : acier galvanisé

Couleur : brun

Face : nylon thermoplastique

Attaches de mise à la terre : plaqué laiton

Vis de mise à la terre : laiton 8-32

Contacts de ligne : laiton à triple tampon

Bride : acier galvanisé

Bornes à vis : laiton 10-32

Données électrotechniques

Intensité : 15 A

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier 152105

NEMA : WD-6

NOM : 057

UL498  : fichier E13399

Garantie : limitée 10-Year

Caractéristiques

Couleur : brun

Type de dispositif : prise simple

Caractéristique : inviolable|Face lisse

Qualité : qualité commerciale spécifiée

NEMA : 5-15R
