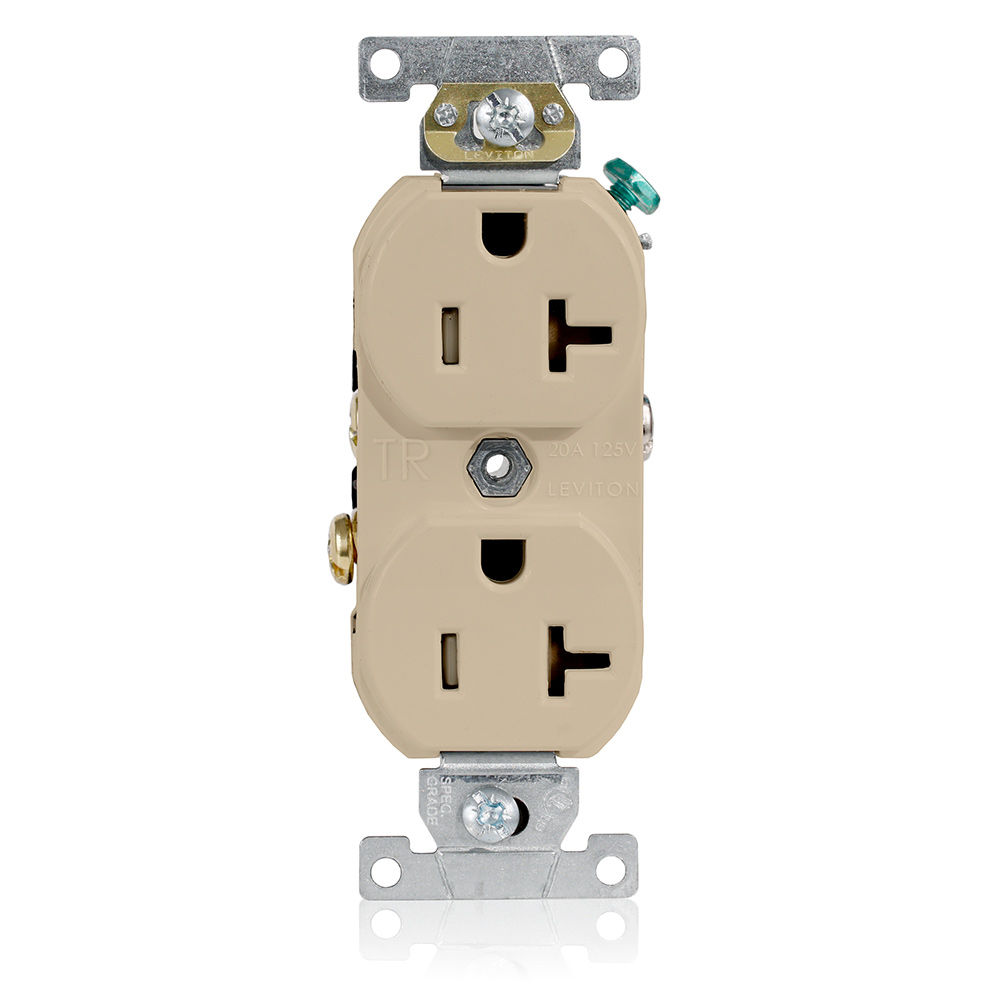

Prise double inviolable, 20 A, 125 V

Conditions environnementales

Température de fonctionnement : -40°C à 60°C

Matériaux :

Corps : thermoplastique

Couleur : ivoire

Face : thermoplastique

Attaches de mise à la terre : laiton

Vis de mise à la terre : acier plaqué

Contacts de ligne : laiton 0,031 Épaisseur

Mécanisme de volet : acétal Delrin®

Bride : acier galvanisé

Bornes : acier plaqué

Données électrotechniques

Intensité : 20 A

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : mise à la terre autonome

Pôle : 2

Hausse de température : maximum 30C après 100 cycles OL à 150 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Caractéristiques

Couleur : ivoire

Type de dispositif : prise double

Caractéristique : inviolable|Face lisse

Qualité : qualité commerciale spécifiée

NEMA : 5-20R

Spécifications mécaniques

ID de produit : valeurs nominales marquées en permanence sur le dispositif

Couple de serrage des bornes à vis : 14-18 po-lb

Accom. de borne : 14-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : à câblage arrière et latéral

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier 152105

NEMA : WD-1 WD-6

NOM : 057

UL 498  : fichier E13399

Garantie : limitée 10-Year

Puissance nominale (c.a.)

À la tension nominale : 1 ch
