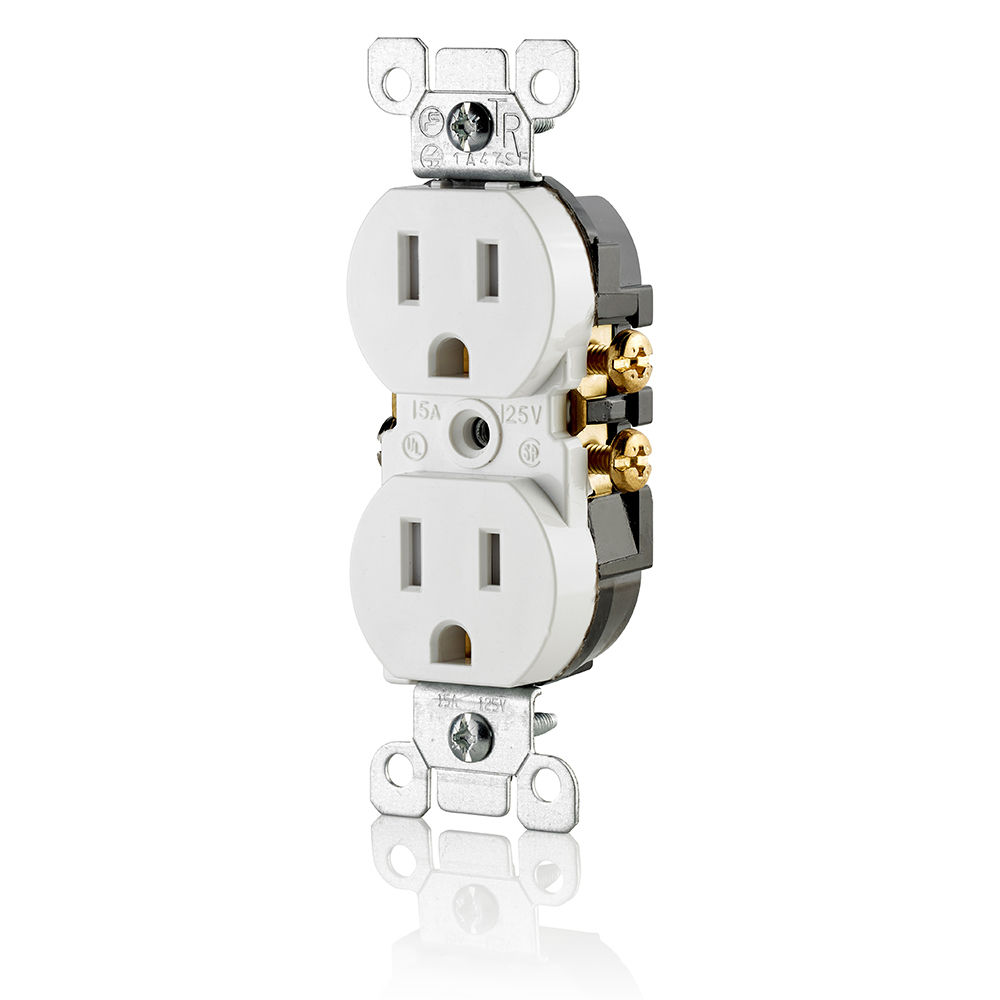

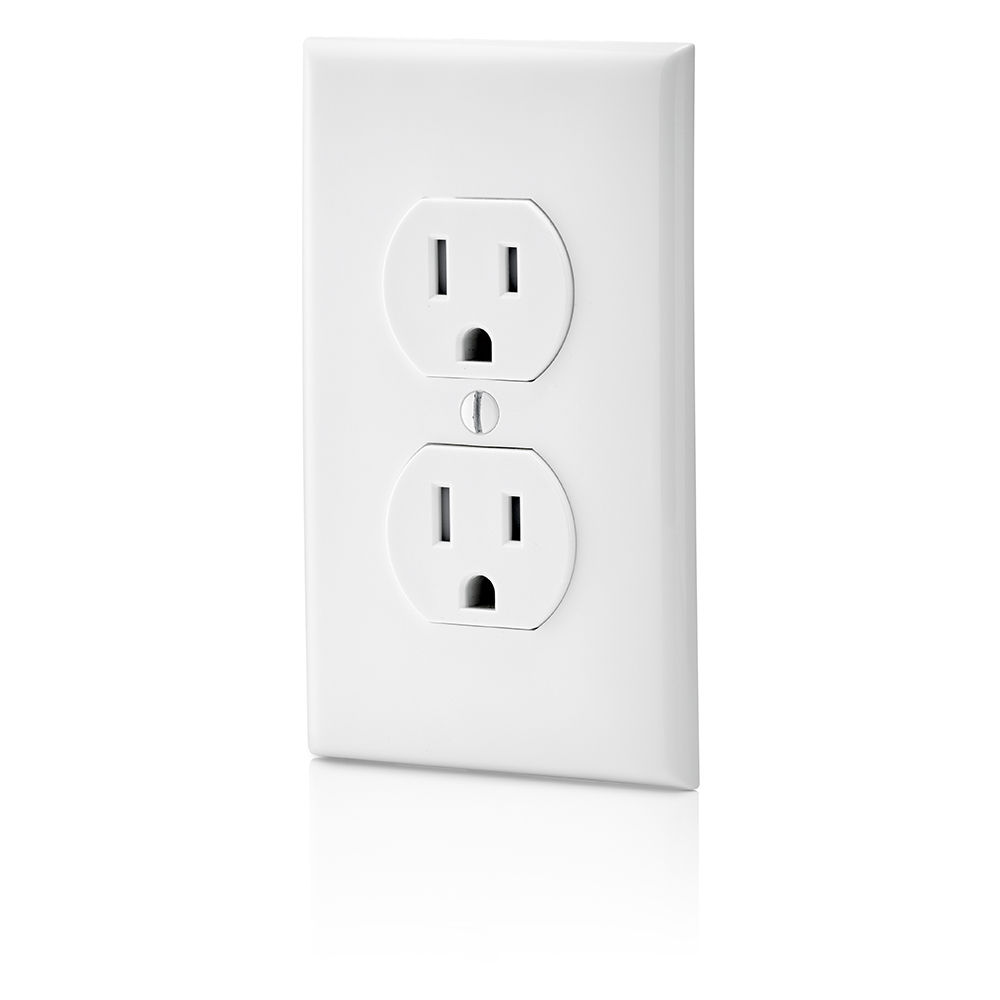

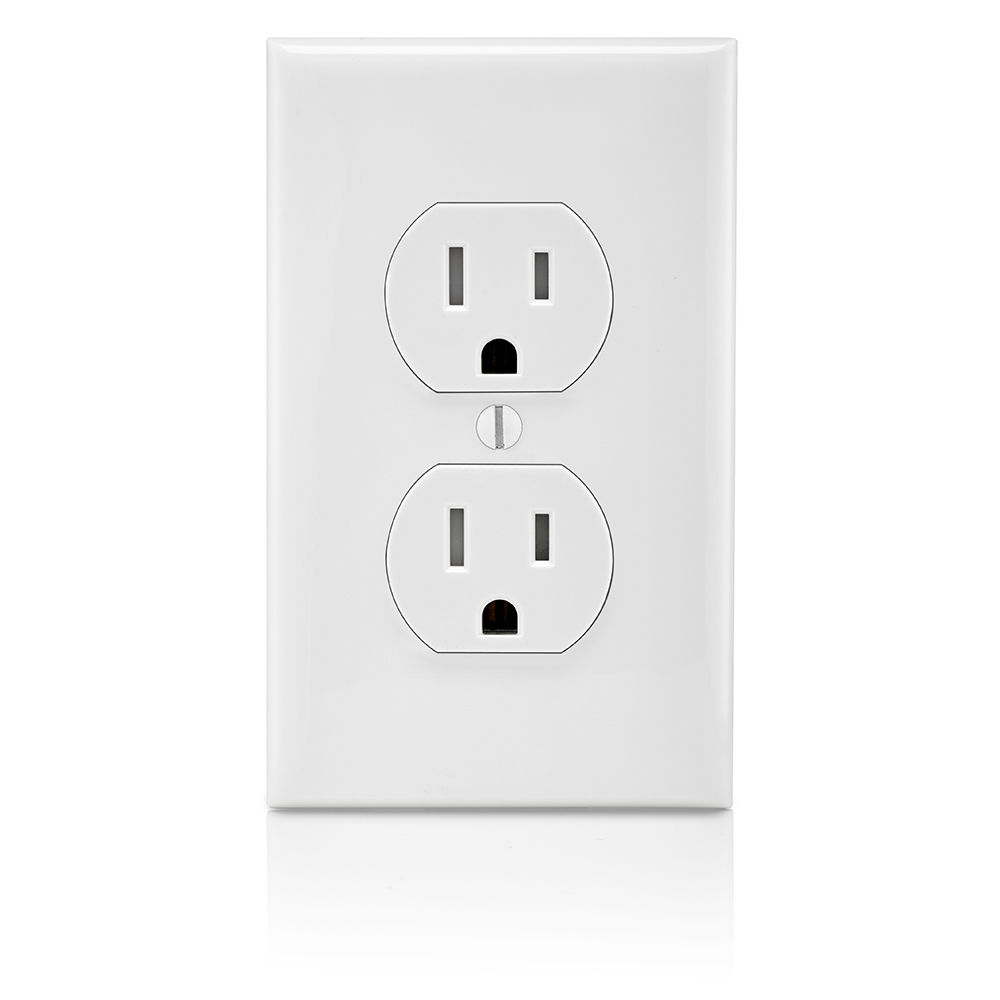

Prise double inviolable de 15 A, MALT, Blanc
T5320-W
15A, 125V, NEMA : 5-15R , 2 pôles, trifilaire, prise double, lames droites, MALT, câblage rapide par insertion latérale - Normes et homologations : UL/CSA, garantie : limitée de 2 ans, conforme au NEC – Blanc
- SÉCURITÉ — Inviolabilité protégeant contre les décharges électriques
- DURABILITÉ — Construction en nylon thermoplastique résistant aux impacts
- FACILITÉ — Câblage latéral et rapide par insertion qui facilite l’installation
- COMMODITÉ — Symbole « TR » (inviolable) sur la bride garantissant que le dispositif répond aux plus récentes exigences du NEC
Couleur : blanc
Feuillet de directives
-
09/10/2023 Affichers’ouvre dans un nouvel onglet
-
07/02/2024 Affichers’ouvre dans un nouvel onglet
Documents
-
09/10/2023 Affichers’ouvre dans un nouvel onglet
-
09/10/2023 Affichers’ouvre dans un nouvel onglet
-
09/10/2023 Affichers’ouvre dans un nouvel onglet
Renseignements techniques
-
Renseignements généraux
UPC : 078477381618
Nema : 5-15R
Caractéristiques
Intensité : 15 A
Type de lame : lame droite
Couleur : blanc
Type de dispositif : prise double
Caractéristique : inviolable
Mise à la terre : MALT
NEMA : 5-15R
Pôle : 2
Normes et homologations : UL/CSA
Calibres de fil acceptés : le câblage latéral accepte les fils de cuivre (CU) de calibre 10, 12 et 14 AWG ou les fils plaqués cuivre (CC) de calibre 10 et 12, et les bornes à insertion rapide acceptent les fils de cuivre massif (CU) de calibre 14 AWG uniquement
Terminaison : câblage rapide par insertion latérale
Couple de serrage: 14 à 18 po-lb
Type : prise double
Tension : 125 V c.a.
Garantie : limitée à 2 ans
Fil : 3
Normes et homologations
CSA C22.2 no 42 : fichier 152105; classe 6233-01
NOM : certifié NOM
UL 498 : fichier E13399
Caractéristiques et avantages
- Les bornes acceptent les fils de cuivre de calibre 10, 12 et 14 AWG ou les fils plaqués cuivre de calibre 10 et 12.
- Bornes par insertion qui acceptent les fils de cuivre plein de calibre 14 AWG seulement.
- Profondeur minimale assurant le plus d’espace de câblage possible.
- Bride de fixation en acier galvanisé de fort calibre.
- Matériau ajouté à la bride pour la renforcer et protéger les ailettes détachables des flexions excessives.
- Volets internes qui empêchent l’insertion de quoique ce soit d’autre qu’une fiche à deux broches (épingles à cheveux, clés, etc.) dans les fentes de la prise.
- Symbole « TR » (inviolable) sur la bride garantissant que le dispositif répond aux plus récentes exigences du NEC.
- Soudage par ultrasons et construction robuste assurant une longue durée utile sans tracas.
- Garantie limitée de 2 ans.
