Puissance nominale (c.a.)

Valeur nominale en ch : 1HP-120V 2HP-240V

Maximum‭ Intensité : 16 A

Données électrotechniques

Intensité : 20 A

Tension diélectrique : résiste à 1500V pendant 1 minute

Endurance : 50,000 cycles minimum

Mise à la terre : mise à la terre autonome

Test de surcharge UL20  : 100 cycles d’OL à 4.8 fois le courant nominal

Hausse de température : hausse maximale de 30 °C

Tension : 120/277 V c.a.

Caractéristiques

Couleur : gris

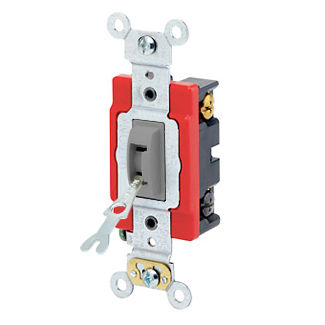

Type de dispositif : interrupteur à bascule inviolable

Fonction : 4-Way

Qualité : qualité industrielle spécifiée pour usage très intensif

Conditions environnementales

Inflammabilité : homologué V-2 selon UL 94

Température de fonctionnement : -40°C à 65°C

Normes et homologations

ANSI : C-73

CSA C22.2 No 111  : fichier no152105

NEMA : WD-1 et WD-6

NOM : 057

RoHS : conforme

UL Fed Spec WS896E  : fichier noE7458

Norme UL : UL 20

Garantie : limitée

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Couple de serrage des bornes à vis : 14-18 po-lb

Accom. de borne : 14-#10 AWG à câblage arrière;14-#12 AWG à câblage latéral

ID de borne : laiton-noir chaud-blanc chaud-vert neutre-terre

Terminaison : à câblage arrière ou latéral

Matériaux :

Matériau de base : thermoplastique

Couleur : gris

Matériau de contact : alliage d'argent

Matériau du couvercle : thermoplastique

Attaches de mise à la terre : laiton

Vis de mise à la terre : laiton 8-32

Matériau de la bride : 0,048” Acier galvanisé épais

Bornes à vis : laiton 8-32

Bascule : polycarbonate
