Puissance nominale (c.a.)

Valeur nominale en ch : 1HP-120V, 2HP-240V

Maximum‭ Intensité : 16 A

Données électrotechniques

Intensité : 20 A

Tension diélectrique : résiste à 1500V pendant 1 minute

Endurance : 50 000 cycles minimum

Mise à la terre : mise à la terre autonome

Test UL20 de surcharge : 100 cycles d’OL à 4,8 fois le courant nominal

Hausse de température : hausse maximale de 30 °C

Tension : 120/277 V c.a.

Matériaux

Matériau de base : thermoplastique

Couleur : blanc

Matériau de contact : alliage d'argent

Matériau du couvercle : thermoplastique

Attaches de mise à la terre : laiton

Vis de mise à la terre : laiton 8-32

Matériau de la bride : acier galvanisé épaisseur 0,048 po

Vis de borne : laiton 8-32

Bascule : polycarbonate

Caractéristiques

Couleur : blanc

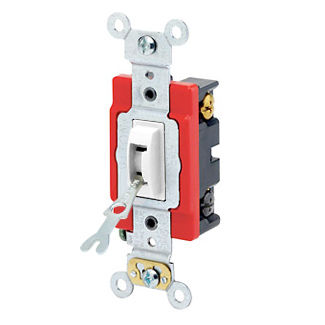

Type de dispositif : interrupteur à bascule inviolable

Fonction : 4-Way

Qualité : qualité industrielle spécifiée pour usage très intensif

Conditions environnementales

Inflammabilité : valeurs nominales V-2 selon UL 94

Température de fonctionnement : -40 °C à 65 °C

Normes et homologations

ANSI : C-73

CSA C22.2 no 111 : Fichier no 152105

NEMA : WD-1 et WD-6

NOM : 057

RoHS : conforme

Spécifications fédérales UL WS896E : fichier E7458

Norme UL : UL 20

Garantie : limitée à 10 ans

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Couple de serrage des bornes à vis : 14 à 18 po-lb

Accom. de borne : 14-#10 AWG à câblage arrière; 14-#12 AWG à câblage latéral

ID de borne : laiton-noir chaud-blanc chaud-vert neutre-terre

Terminaison : à câblage arrière ou latéral
