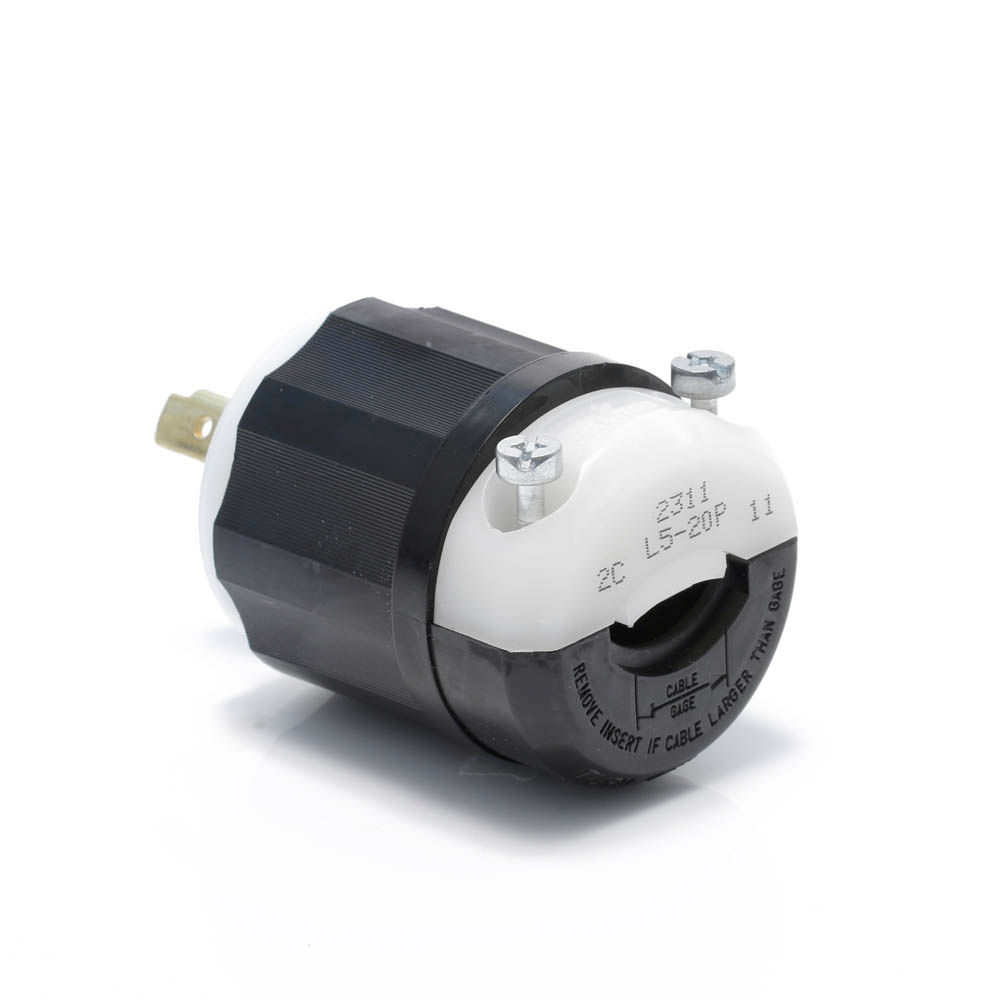

Fiche verrouillable, 20 A, 125 V, qualité industrielle, témoin d’alimentation, noir et blanc

Données électrotechniques

Intensité : 20 A

Interruption de courant : certifié pour l’interruption de courant à courant nominal maximal

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : MALT

Pôle : 2

Hausse de température : maximum 30C après 250 cycles OL à 200 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Conditions environnementales

Environnement : sec

Inflammabilité : homologué HB ou mieux UL94

Température de fonctionnement : -40°C à 60°C

Spécifications mécaniques

Gamme de cordons : 0,385 à 0,780

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Accom. de borne : 18-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Calibre du fil : 16-10 AWG

Caractéristiques

Marque : noir et blanc

Couleur : noir-blanc

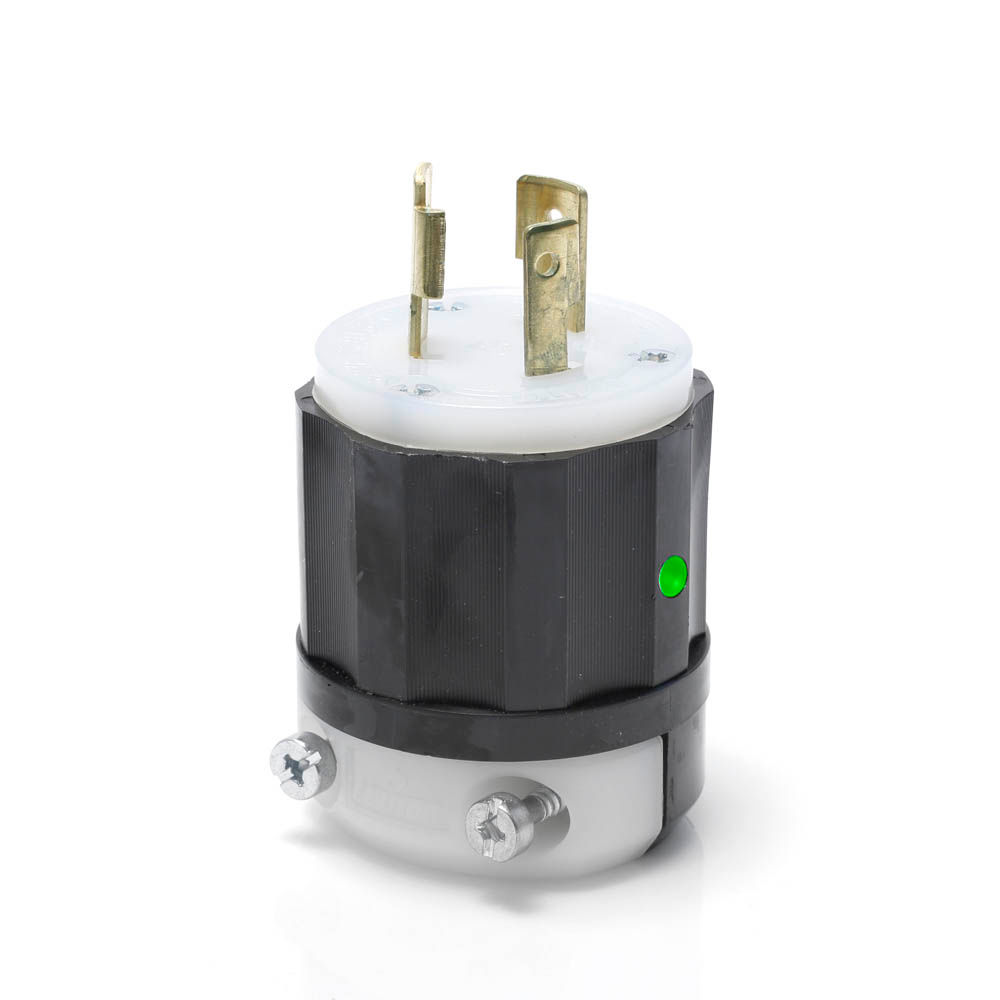

Caractéristique : témoin d'alimentation

NEMA : L5-20P

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier LR-406

NEMA : WD-6

NOM : 057

UL Fed Spec WC-596  : fichier E13393

UL498  : fichier E13393

Garantie : limitée 10-Year

Puissance nominale (c.a.)

Puissance nominale : 1 ch

Matériaux :

Vis de montage : acier, galvanisé

Couvercle arrière : thermoplastique

Lames/Contacts : laiton massif

Corps : nylon modifié contre les impacts

Cadre d'insertion : nylon

Couleur : noir-blanc

Attache de cordon : nylon

Vis de borne : laiton

Module de câblage : nylon
