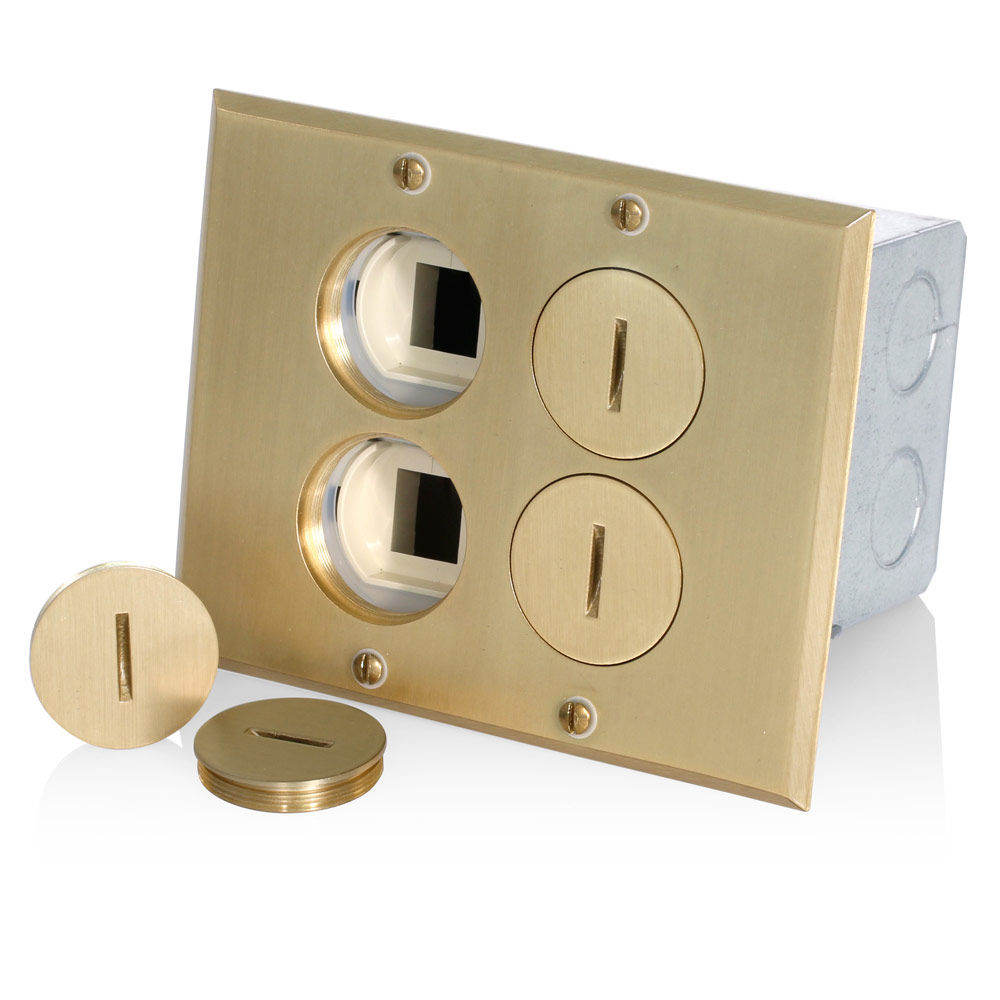

Boîte de plancher avec (1) prise inviolable à basse tension de 20 A et (1) cadre d’insertion QuickPort, laiton

Conditions environnementales

Inflammabilité : homologué V-2 selon UL 94

Température de fonctionnement : -40°C à 60°C

Caractéristiques

Intensité : 20 A

Couleur : ivoire

NEMA : 5-20R

Type : cadre en bois

Tension : 125 V c.a.

Matériaux :

Corps : nylon

Écrous de serrage : acier galvanisé

Couleur : ivoire

Face : nylon

Floorplate Material : Solid Brass 0.060 In Thick

Attaches de mise à la terre : plaqué laiton

Vis de mise à la terre : laiton 8-32

Contacts de ligne : laiton à triple frottement 0,031 Épaisseur

Mécanisme de volet : acétal Delrin®

Bride : acier galvanisé

Bornes à vis : laiton 8-32

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier E152105

NEMA : WD-6

NOM : 057

UL498  : fichier E13399

Garantie : limitée 2-Year

Données électrotechniques

Intensité : 20 A

Limitation de courant : courant nominal complet

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : mise à la terre autonome

Pôle : 2

Hausse de température : maximum 30C après 50 cycles OL à 150 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Puissance nominale (c.a.)

À la tension nominale : 1 ch

Spécifications mécaniques

Identifiant du produit : les valeurs nominales sont marquées en permanence sur le dispositif

Accom. de borne : 14-10 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Terminaison : arrière et latéral
