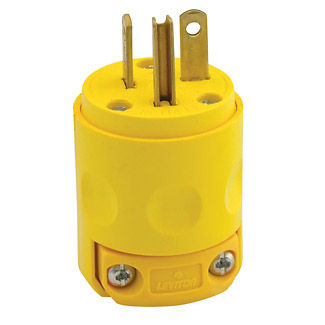

20 A, 125 V, NEMA 5-20P, 2-Pole, fiche de mise à la terre 3-Wire , lame droite, jaune

Données électrotechniques

Intensité : 20 A

Interruption de courant : certifié pour l’interruption de courant à courant nominal maximal

Tension diélectrique : résiste à 2000V pour UL498

Mise à la terre : MALT

Pôle : 2

Hausse de température : maximum 30C après 50 cycles OL à 150 pour cent du courant nominal

Tension : 125 V c.a.

Câblage : 3

Conditions environnementales

Inflammabilité : homologué V-2 selon UL 94

Température de fonctionnement : -40°C à 60°C

Spécifications mécaniques

Gamme de cordons : 0,245 à 0,655

ID de produit : valeurs nominales et NEMA I.D. marquées en permanence sur le dispositif

Accom. de borne : 18-12 AWG

ID de borne : laiton actif, vert, terre, argent neutre

Caractéristiques

Couleur : jaune

Gamme de cordons : 0,245 à 0,655

NEMA : 5-20P

Matériaux :

Vis de montage : acier, galvanisé

Lames/Contacts : laiton

Corps : PVC

Couleur : jaune

Normes et homologations

ANSI : C-73

CSA C22.2 n° 42  : fichier LR-406

NEMA : WD-6

NOM : 057

UL498  : fichier E13393

Garantie : limitée 2-Year
