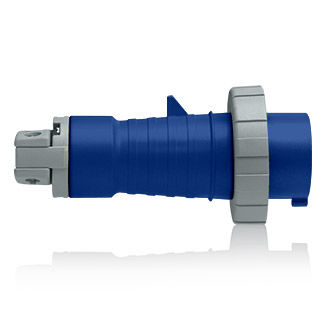

Fiche à broche et à manchon IEC

Spécifications mécaniques

Fixation du câble : force : 75lb, couple : 0.5 pi-lb, distribution maximale : <= 3/32po

Gamme de cordons : 0,437 - 1.450

Essai d’écrasement : 250lbs pendant 1 min après -25°C pendant 6 heures

Impact Resistance : Drop from 30" 8 times after conditioning to -25°C for 6 hrs

Force de retrait minimale : 6lbs

Normes et homologations

Marquage CE : conformément aux directives 73/23/CEE sur les basses tensions, 93/68/CEE

Certifié CSA : C22.2 No 182.1

Valeurs nominales IEC : 60309-1 et 60309-2

Homologué UL : 1682 et 1686

Garantie : limitée 2-Year

Données électrotechniques

Intensité : 30 A

Interruption de courant : certifié pour l’interruption de courant à courant nominal maximal

Tension diélectrique : 2000V pendant 1 min.

Endurance : jusqu’à 1000 connexions et déconnexions, sous charge, à pleine tension et courant nominal

Résistance d'isolation : 500V pendant 1 min; >= 5MΩ

Phase : 3-Phase étoile

Pôle : 4

Hausse de température : maximum 30C après 50 cycles OL à 150 pour cent du courant nominal

Tension : 120/208 V c.a.

Câblage : 5

Matériaux :

Corps : Valox 357

Couleur : bleu

Support de contact : nylon

Collier de serrage externe : Valox 357

Vis externes : inviolable

Capuchon de presse-étoupe : Valox 357

Passe-câble/joint : chloroprene

Collier de serrage interne : thermoplastique

Vis internes : acier galvanisé

Anneau de verrouillage : Valox 357

Broches de phase et de terre : laiton

Vis de borne : acier

Caractéristiques

Série : série standard

Conditions environnementales

Corrosion Resistance : Ferrous parts immersed in 20°C, 10 percent ammonium chloride solution for 10 min

Inflammabilité : homologué V-2 selon UL 94

Valeur nominale IP : IP67/IP69K

Résistance à l’humidité : conformément à la norme UL 1682, immergé pendant 24 heures dans 5cm de 25°C eaux
