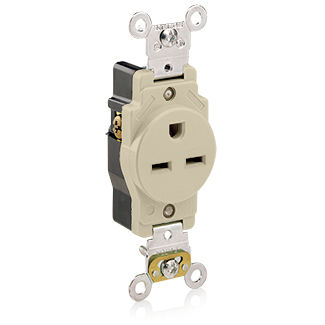

Prise simple de 15 A, qualité industrielle, mise à la terre autonome
5661-I
Prise de courant simple, qualité industrielle spécifiée robuste, face lisse, 15 A, 250 V, à câblage arrière ou latéral, NEMA 6-15R, 2-Pole, 3-Wire, mise à la terre autonome - Ivoire
La gamme de prises de qualité industrielle pour usage intensif de Leviton est disponible avec diverses options et caractéristiques de câblage. Ces prises pour usage intensif sont conçues pour un aspect esthétique et un rendement optimal dans les applications commerciales et institutionnelles exigeantes en utilisant une face thermoplastique durable et une structure résistante aux chocs.
Couleur : ivoire
Feuillet de directives
Documents
-
16/10/2023 Affichers’ouvre dans un nouvel onglet
-
16/10/2023 Affichers’ouvre dans un nouvel onglet
-
29/05/2025 Affichers’ouvre dans un nouvel onglet
Renseignements techniques
-
Renseignements généraux
UPC : 078477772362
Nema : 6-15R
Puissance nominale (c.a.)
À la tension nominale : 1-1/2 ch
Données électrotechniques
Intensité : 15 A
Limitation de courant : courant nominal complet
Tension diélectrique : résiste à 2000 V selon UL498
Mise à la terre : mise à la terre autonome
Pôle : 2
Hausse de température : maximum 30C après 250 cycles OL à 200 % du courant nominal
Tension : 250 V c.a.
Fil : 3
Conditions environnementales
Inflammabilité : valeurs nominales V-2 selon UL 94
Température de fonctionnement : -40 °C à 60 °C
Matériaux
Corps : nylon thermoplastique
Écrous de serrage : acier galvanisé
Couleur : ivoire
Face : nylon thermoplastique
Attaches de mise à la terre : laiton
Vis de terre : acier plaqué
Contacts de ligne : laiton à triple tampon
Bride : acier galvanisé
Vis de borne : laiton plaqué
Spécifications mécaniques
Identification du produit : les valeurs nominales sont marquées en permanence sur le dispositif
Calibres de fil acceptés : 14-10 AWG
Identification de borne : laiton actif, vert, terre, argent neutre
Terminaison : à câblage arrière ou latéral
Plage de couple : 14 à 16 po-lb
Caractéristiques
Corps : nylon thermoplastique
Couleur : ivoire
Type de dispositif : prise simple
Face : nylon thermoplastique
Caractéristique 4 : face lisse
Qualité : qualité industrielle spécifiée robuste
Mise à la terre : mise à la terre autonome
NEMA : 6-15R
Normes et homologations
ANSI : C-73
CSA C22.2 no 42 : dossier 152105
NEMA : WD-6
NOM : 057
Spécifications fédérales UL WC-596 : fichier E13399
UL498 : fichier E13399
Garantie : limitée à 10 ans
